KEW 6315 共立電気計器 KYORITSU 電源品質アナライザ
210,749

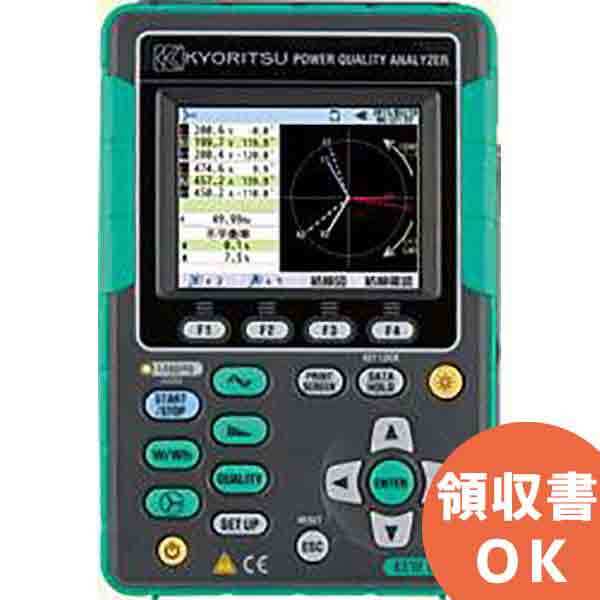

共立電気計器 [KYORITSU]社製 KEW 6315 電源品質アナライザ
KEW6315は電力・電源品質を同時記録
電力／高調波／波形／電源品質をすべてのチャンネル (ch)（電圧3ch、電流4ch）で同時に記録
すぐに使えるサポート機能
スタートナビ、結線チェック、センサ自動検出により簡単・確実な記録をサポート
より精度の高い測定を実現
有効電力確度 ：±0.3％rdg
電圧／電流確度 ：±0.2％rdg
電源品質測定の国際規格IEC 61000-4-30 Class S に適合
KEW6315は電力・電源品質を同時記録
電力／高調波／波形／電源品質をすべてのチャンネル (ch)（電圧3ch、電流4ch）で同時に記録
すぐに使えるサポート機能
スタートナビ、結線チェック、センサ自動検出により簡単・確実な記録をサポート
より精度の高い測定を実現
有効電力確度 ：±0.3％rdg
電圧／電流確度 ：±0.2％rdg
電源品質測定の国際規格IEC 61000-4-30 Class S に適合
共立電気計器 [KYORITSU]社製 KEW 6315 電源品質アナライザ
KEW6315は電力・電源品質を同時記録
電力／高調波／波形／電源品質をすべてのチャンネル (ch)（電圧3ch、電流4ch）で同時に記録
すぐに使えるサポート機能
スタートナビ、結線チェック、センサ自動検出により簡単・確実な記録をサポート
より精度の高い測定を実現
- 有効電力確度 ：±0.3％rdg
- 電圧／電流確度 ：±0.2％rdg
- 電源品質測定の国際規格IEC 61000-4-30 Class S に適合
IEC 61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V
多彩なセンサオプション
各種クランプセンサ、フレキシブルセンサをご用意、1000mAレンジから3000Aレンジまで対応
現場で電力使用状況を確認
トレンドグラフ、デマンド推移図により一目で確認可能。
表示部は鮮明で視認性にすぐれた3.5型カラーTFT液晶画面
PC、Android端末でモニタリング
Bluetooth無線通信により測定値をリアルタイムでモニタリング可能。
データはSDカードへ保存
KEW 6315の仕様
| 測定ライン | 単相2線（最大4系統）、単相3線、三相3線、三相4線 | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定演算項目 | 電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、無効電力量、皮相電力量、力率、中性線電流、デマンド、高調波、電源品質（スウェル／ディップ／瞬停、トランジェントオーバー電圧、インラッシュカレント、不平衡率、IECフリッカ） | ||||||||||||||||||||||||||||
| その他の機能 | デジタル出力機能、アナログDCV入力機能 | ||||||||||||||||||||||||||||
| 電圧 (RMS) | |||||||||||||||||||||||||||||
| レンジ | 600.0/1000V | ||||||||||||||||||||||||||||
| 確度 | ±0.2％rdg±0.2％f.s.（正弦波、40〜70Hz） | ||||||||||||||||||||||||||||
| 有効入力範囲 | 各レンジの1〜120％ (rms) 及び各レンジの200％ (peak) | ||||||||||||||||||||||||||||
| 表示範囲 | 各レンジの0.15〜130％ （0.15％未満は0表示） | ||||||||||||||||||||||||||||
| クレストファクタ | 3以下 | ||||||||||||||||||||||||||||
| 電圧トランジェントサンプリング速度 | 24µs | ||||||||||||||||||||||||||||
| 電流 (RMS) | |||||||||||||||||||||||||||||
| レンジ |
| ||||||||||||||||||||||||||||
| 確度 | ±0.2％rdg±0.2％f.s.＋クランプセンサ確度（正弦波、40〜70Hz） | ||||||||||||||||||||||||||||
| 有効入力範囲 | 各レンジの1〜110％ (rms) 及び各レンジの200％ (peak) | ||||||||||||||||||||||||||||
| 表示範囲 | 各レンジの0.15〜130％ （0.15％未満は0表示） | ||||||||||||||||||||||||||||
| クレストファクタ | 3以下 | ||||||||||||||||||||||||||||
| 有効電力 | |||||||||||||||||||||||||||||
| 確度 | ±0.3％rdg±0.2％f.s.＋クランプセンサ確度 （力率1、正弦波、40〜70Hz） | ||||||||||||||||||||||||||||
| 力率の影響 | ±1.0％rdg （40〜70Hz、力率1に対する力率0.5の指示値） | ||||||||||||||||||||||||||||
| 周波数範囲 | 40〜70Hz | ||||||||||||||||||||||||||||
| 電源 | AC100〜240V / 50〜60Hz / 7VA max | ||||||||||||||||||||||||||||
| 使用電池 | 単3形（アルカリ or Ni-MH）×6 （アルカリ乾電池使用時、バックライトOFF： 約3時間） | ||||||||||||||||||||||||||||
| 内部メモリ | フラッシュメモリ (4MB) | ||||||||||||||||||||||||||||
| PCカード | SDカード (2GB) | ||||||||||||||||||||||||||||
| パソコン通信 | USB Ver2.0 / Bluetooth Ver2.1 + EDR準拠 Class2 | ||||||||||||||||||||||||||||
| 表示 | 3.5型カラーTFT液晶 （320×240ピクセル） | ||||||||||||||||||||||||||||
| LCD表示更新 | 1秒 | ||||||||||||||||||||||||||||
| 確度保証温湿度範囲 | 23±5℃、相対湿度：85％以下（結露の無きこと） | ||||||||||||||||||||||||||||
| 使用温湿度範囲 | 0〜45℃、相対湿度：85％以下（結露の無きこと） | ||||||||||||||||||||||||||||
| 保存温湿度範囲 | IEC 61010-1 CAT IV 300V，CAT III 600V，CAT II 1000V 汚染度2 IEC 61010-2-030、IEC 61010-031、IEC 61326 IEC 61000-4-30 Class S、IEC 61000-4-15、IEC 61000-4-7 | ||||||||||||||||||||||||||||
| 外形寸法 | 175 (L)×120 (W)×68 (D) mm | ||||||||||||||||||||||||||||
| 質量 | 約900g （電池含む） | ||||||||||||||||||||||||||||
| 付属品 | 7255 （電圧用測定コード） | ||||||||||||||||||||||||||||
KEW 6315のオプション
KEW6315(電源品質アナライザ)
KEW6135-01(電源品質アナライザ+クランプセンサ(500A)3個)
KEW6135-02(電源品質アナライザ+クランプセンサ(500A)2個)
8124、8125、8126、8127、8128 （負荷電流クランプセンサ）
8129、8130 （負荷電流フレキシブルクランプセンサ）
8146、8147、8148 （リーク電流〜負荷電流クランプセンサ）
8312 （電源供給アダプタ）
9132 （マグネット付携帯ケース）
7219 （USB通信セット）
