共立電気計器 MODEL 8127 | KYORITSU 負荷電流クランプセンサ（6300のオプション） 電気計測器
19,140

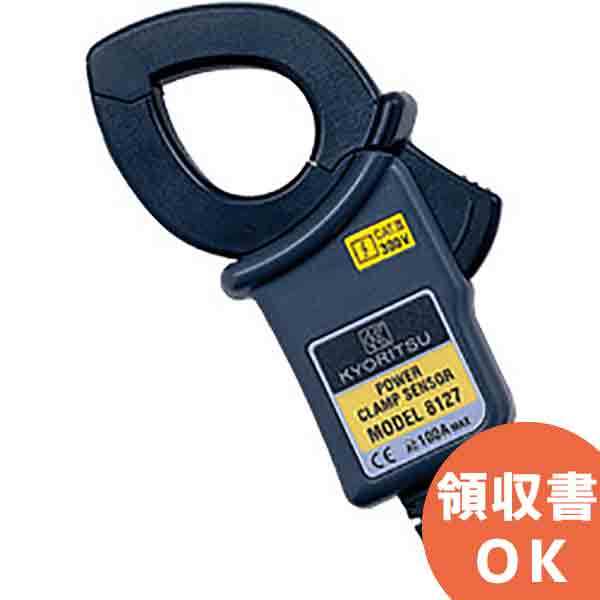

負荷電流検出型クランプセンサMODEL8127
φ24
DINプラグ採用
位相特性に優れた高性能コア採用
φ24
DINプラグ採用
位相特性に優れた高性能コア採用
負荷電流検出型クランプセンサMODEL8127
- φ24
- DINプラグ採用
- 位相特性に優れた高性能コア採用
MODEL8127の仕様
| 測定可能導体径 | φ24mm |
| 定格電流 | AC 100A |
| 出力電圧 | AC 500mV/100A (AC 5mV/A) |
| 確度 | ±0.5%rdg±0.1mV（50/60Hz） ±1.0%rdg±0.2mV（40Hz〜1kHz） |
| 位相特性 | ±2.0°以内（45〜65Hz） |
| 耐電圧 | AC3540V / 5秒間 |
| コード長 | 約3m |
| 出力端子 | MINI DIN 6pin |
| 使用温度範囲 | 0〜50℃、相対湿度85%以下（結露無きこと） |
| 出力インピーダンス | 約10Ω |
| 適合規格 | IEC 61010-1:2001, IEC 61010-2-032:2002, CAT.III 300V 汚染度2 |
| 外形寸法 | 100（L）×60（W）×26（D）mm |
| 質量 | 約160g |
| 付属品 | 9095 （携帯用ケース）、取扱説明書、ケーブルマーカー |
オプション
7146（バナナφ4変換プラグ）
7185（延長コード）
6310（WHM結線確認試験器）
