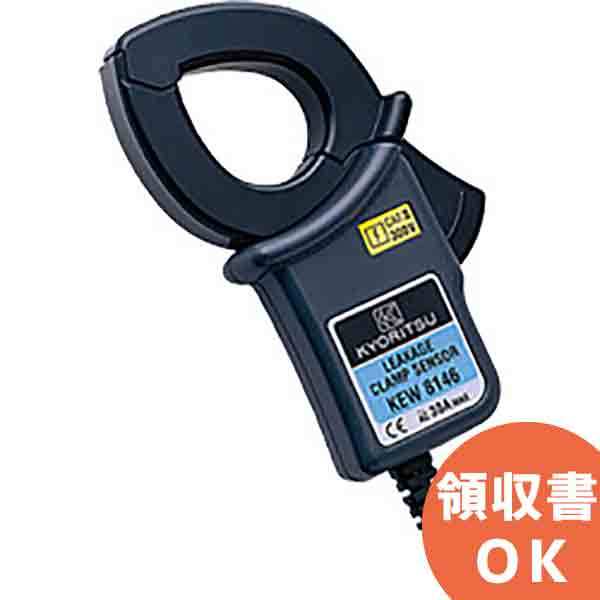

共立電気計器 KEW 8146 | KYORITSU クランプセンサ（リーク電流〜負荷電流検出型）（6318のオプション） 電気計測器
17,586
リーク電流?負荷電流検出型クランプセンサKEW8146
φ24mm
DINプラグ採用
φ24mm
DINプラグ採用
リーク電流〜負荷電流検出型クランプセンサKEW8146
- φ24mm
- DINプラグ採用
KEW8146の仕様
| 測定可能導体径 | φ24mm |
| 定格電流 | AC 30A |
| 出力電圧 | AC 1500mV/30A (AC 50mV/A) |
| 確度 | 0〜15A ±1.0%rdg±0.1mV（50/60Hz） ±2.0%rdg±0.2mV（40Hz〜1kHz） 15〜30A ±5.0%rdg（50/60Hz） ±10.0%rdg（45Hz〜1kHz） |
| 耐電圧 | AC3540V / 5秒間 |
| コード長 | 約2m |
| 出力端子 | MINI DIN 6pin |
| 使用温度範囲 | 0〜50℃、相対湿度85%以下（結露無きこと） |
| 出力インピーダンス | 約90Ω |
| 適合規格 | IEC 61010-1:2001, IEC 61010-2-032:2002, CAT.III 300V 汚染度2 |
| 外形寸法 | 100（L）×60（W）×26（D）mm |
| 質量 | 約150g |
| 付属品 | 9095 （携帯用ケース）、取扱説明書、ケーブルマーカー |
オプション
7146（バナナφ4変換プラグ）
7185（延長コード）
6310（WHM結線確認試験器
