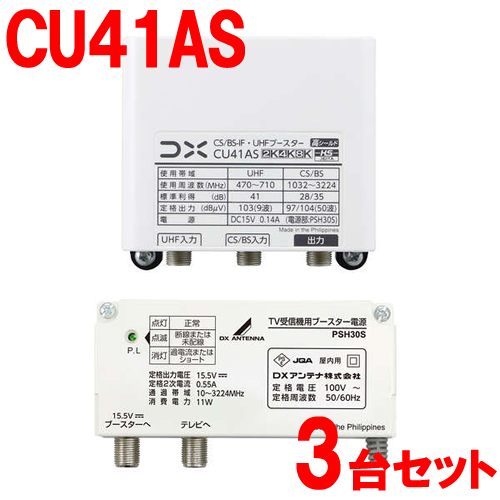

CU41AS-3SET DXアンテナ 41dB形 CS／BS-IF・UHFブースター 家庭用ブースター CU38AS後継機

41,400

販売サイトへ移動
こちらの商品ページは【41dB CS/BS-IF・UHFブースター 3台セット】です。


■耐雷性向上、JISで規格された避雷器並みの耐雷性能を実現。
■標準利得が41dBにアップ
■消費電流低減、動作電圧の改善により省電力化
■着脱可能型ブースター電源です。電源部は縦置き。
■1台で31db・41dB（UHF）、18／25、28／35dB（BS／CS-IF）のスイッチ切り替え式。
■CU38ASの後継品です。
外形寸法(mm)：84(H)×90(W)×47(D)
防水性能：IPX4(防沫形)
適合マスト径(mm)：Φ22〜49
質量(kg)：0.22

【電源部(PSH30S)】
周波数帯域(MHz)：10〜3224
電源/定格消費電力：AC100V(50/60Hz) /11W
重畳電源：DC15.5V / 0.55A
入出カインピーダンス(Ω)：75(F形)
使用温度範囲(℃)：-10〜+40
外形寸法（mm）：60(H)×107(W)×31(D)
質量（kg）：0.2

メーカー：DXアンテナ
業者様必見！
CU41AS
まとめ買いで更にお安く！
　↓　↓
CU41AS CS/BS-IF・UHFブースター を更に激安！
↓お買い得台数まとめ買いセット↓ 　　
　　



こちらの商品ページは【41dB CS/BS-IF・UHFブースター 3台セット】です。


品名/型番：CS/BS-IF・UHFブースター/CU41AS
使用帯域：UHF／CS/BS-IF
周波数帯域(MHz)：470〜710(UHF)／1032〜3224(1032〜2150)(CS/BS-IF)
標準入力レベル範囲(dBμV)：41〜62(72)(注1)(UHF)／43〜69(79)(注2)(CS/BS-IF)
標準利得(dB)：41(UHF)／28/31/35(1032/2150/3224MHz)(CS/BS-IF)
定格出力レベル(dBμV)：103(9波)(UHF)／97/100/104(1032/2150/3224MHz)(CS/BS-IF)
利得切換(入カレベル調整)(dB)：31,41(スイッチ切換式)(UHF)／18/25.28/35(スイッチ切換式)(CS/BS-IF)
利得調整範囲(dB)：0〜-10以上(連続可変)
帯域内周波数特性(dB)：±2.5以内(UHF)／全帯域で±3.0以内任意の34.5MHzで±2.0以内(CS/BS-IF)
雑音指数(dB)：1.5以下(注3)(UHF)／6.0以下(CS/BS-IF)
入出力インピーダンス(Ω)：75(F形)
VSWR：2.5以下
相互変調(IM3)(dB)：-68以下(注4)(UHF)
CIN(dB)：-22以下(CS/BS-IF)
出力モニター(dB)：-20
直流供給電源：DC15V/0.10A(UHF)／DC15V/0.27A(CS/BS-IF)
電源/消費電力：AC100V(50/60Hz)/3.4W、4.8W(注5).8.1W(注6)、9.0W(注7)
電源/消費電流：DC15V/0.14A、0.24A(注5)、0.41A(注6)、0.51A(注7)
使用温度範囲(℃)：-20〜50
漏洩電界強度(dBμV/m)：34.0以下(UHF)／40.2以下(CS/BS-IF)
外形寸法(mm)：84(H)×90(W)×47(D)
防水性能：IPX4(防沫形)
適合マスト径(mm)：Φ22〜49
質量(kg)：0.22

【電源部(PSH30S)】
周波数帯域(MHz)：10〜3224
電源/定格消費電力：AC100V(50/60Hz) /11W
重畳電源：DC15.5V / 0.55A
入出カインピーダンス(Ω)：75(F形)
挿入損失(dB)：0〜1.2(10〜1000MHz)0〜2.0(1000〜2610MHz)0〜2.5(2610〜3224MHz)
使用温度範囲(℃)：-10〜+40
外形寸法（mm）：60(H)×107(W)×31(D)
質量（kg）：0.2

(注1)( )内は入力ATTを[-10dB]にした時の最大入力レベルです。
(注2)( )内は入力ATTを[-10dB]にした時の最大入力レベルです。
(注3)470〜500MHz：1.7以下、650〜710MHz：1.8以下
(注4)利得最大時
(注5)UHF電源給電時
(注6)CS/BSコンバータ用電源給電時
(注7)CS/BSコンバータ用電源+UHF電源給電時

メーカー：DXアンテナ
【3台セット】【利得切替スイッチ切換式】
