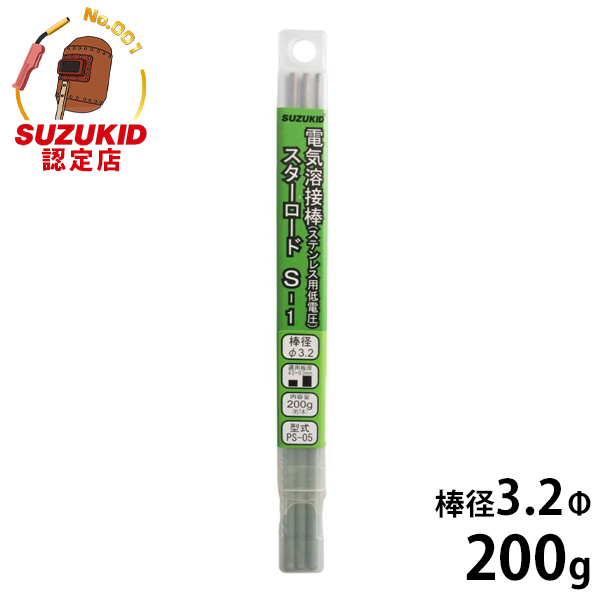

スズキッド 低電圧ステンレス溶接棒 PS-05 3.2Φ×200g [スターロードS-1 スター電器 SUZUKID 溶接機]

この電気溶接棒はステンレス鋼用で、溶接のままで耐熱、耐食性及び機械的性質に優れた溶着金属が得られるライムチタニア系溶接棒です。また出力電圧が35〜40Vの小型低電圧溶接機用として開発されたものですので小型低電圧溶接機を使用する場合はこの種類の溶接棒を使用して下さい。ただし、200V溶接機にもご使用できます。

型式	棒径	棒長	内容量	適用板厚	溶接電流(A)
PS-05	3.2Φ	230mm	200g(約7本)	4.0〜6.0mm	100〜150

溶接棒と溶接電流と溶接できる板厚の関係

溶接棒径	溶接電流	板厚
Φ1.4　Φ1.6	30〜60A	1.2〜3.0mm
Φ2.0	50〜90A	2.0〜4.0mm
Φ2.6	80〜120A	3.0〜5.0mm
Φ3.2	100〜150A	4.0〜6.0mm

※溶接棒1本あたり溶接長は溶接棒長の1/2から1/3が目安です。ただし溶接の条件により異なります。



スターロードS-1 比較表

型 式	棒 径(Φ)	棒 長(mm)	内容量	溶接板厚(mm)	溶接電流(A)
PS-01	1.4	230	200g (約38本)	1.2〜3.0	30〜60
PS-02	1.6	250	200g (約29本)	1.2〜3.0	30〜60
PS-03	2.0	230	200g (約21本)	2.0〜4.0	50〜90
PS-04	2.6	230	200g (約11本)	3.0〜5.0	80〜120
PS-05	3.2	230	200g (約7本)	4.0〜6.0	100〜150
PS-06	1.4	230	500g (約88本)	1.2〜3.0	30〜60
PS-07	1.6	230	500g (約70本)	1.2〜3.0	30〜60
PS-08	2.0	230	500g (約45本)	2.0〜4.0	50〜90
PS-09	2.5	230	500g (約28本)	3.0〜5.0	80〜120
PS-10	3.2	230	500g (約19本)	4.0〜6.0	100〜150
PS-11	1.4	230	1kg (約175本)	1.2〜3.0	30〜60
PS-12	1.6	230	1kg (約140本)	1.2〜3.0	30〜60
PS-13	2.0	230	1kg (約91本)	2.0〜4.0	50〜90
PS-14	2.6	300	1kg (約57本)	3.0〜5.0	80〜120
PS-15	3.2	230	1kg (約38本)	4.0〜6.0	100〜150
