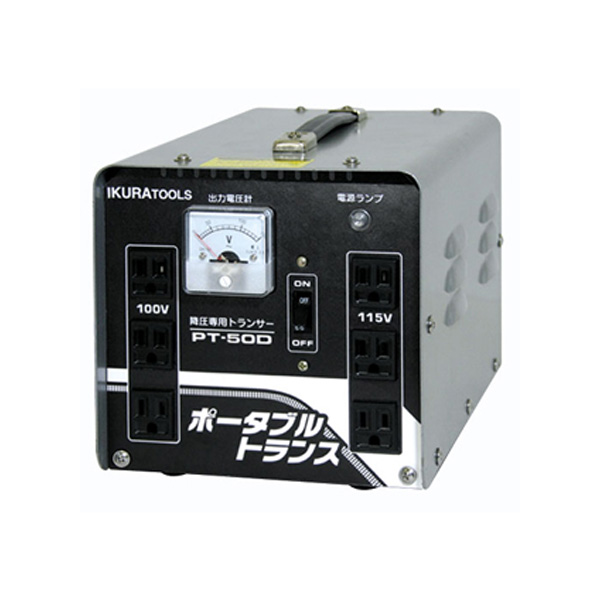

イクラ 大容量型ダウントランス PT-50D (連続50A) [変圧器 降圧トランス]

33,800

販売サイトへ移動
【在庫品】
[変圧器 降圧トランス]




注意
200V側(1次側)は4P20Aプラグ対応コンセントに挿し込んで下さい。
3P200V電源スイッチに直接接続する場合、下記ページ説明図をご参考下さい。
ご参考動画は別機種のSTV3000型トランスでご説明しています。販売商品とは違いますので、ご注意下さい。

余裕の大容量変圧器。200Vを100V・115V　Max50Aに変換します。
トランス入力には4P20A電源プラグコードが付いています3相200V又は単相200Vを入力電源として御使用になれます。



電源コード色のご注意
イクラ 大容量型ダウントランス PT-50D の200V側入力電源は【白・黒】です。【黄色/緑】の長いコードはアース線です。電源には入れないで下さい。

トランスの設置場所
トランスは発熱します。熱のこもらない通風の良い、湿気の無い場所で御使用になって下さい。
（周囲に可燃性の物が無く通路などに電線が露出しない場所など）

寸法図


仕様
入力電圧AC200V
出力電圧AC100/115V
容　量5kVA
定　格連続
外形寸法 (mm)W205×L305×H225
重　量 (kg)20
出力コンセント100V×3個　/　115V×3個

【参考技術資料】1次入力側の接続について
後部から出ている1次入力接続用ケーブルを3Pアース付きコンセントや電源ブレーカー端子に接続する際は、下記図に従って接続してください。
ご参考図ではアース線が緑色となっておりますが機種により電源・アース線の色はコードの色が異なる事がございますので、説明書等でご確認して頂いた上で接続を行って下さい。
注意：単相参3線式の場合は　 [×] 中性線　には絶対に接続しないで下さい。接続を誤ると感電の原因になります。(100Vの入力となります)


こんな時にお使い下さい

200V電源のみの現場で100V機器を使用したい場合、延長コードリールを使っているときなど、電圧降下による電動工具のパワー不足を感じたことはありませんか？
ポータブルトランスを使用すれば、新規設備工事不要で100V電源の確保、ご使用の電動工具の性能を十分に発揮することができます。

ポータブルトランス　性能比較
型　式
PT-30T
PT-50D
入力電圧AC200　/　100VAC200V
出力電圧AC100　/　115VAC100　/　115V
容　量3kVA5kVA
定　格連続連続
質　量14.5kg20kg
標準付属品入力ケーブル（3芯）3.5mm2-2m
200V用プラグ		入力ケーブル（3芯）3.5m2-2m
200V用プラグ
