スワロー 複巻きダウントランス M42-2KE (400V⇒200V/容量2KVA/単体型) [変圧器 降圧トランス]
40,200
【直送品】【代引不可】【個人宛営業所止】
スワロー 複巻きダウントランス M42-2KE (400Ｖ⇒200V/容量2KVA/単体型)
入力側に±端子を設ける事により1台のトランスで6種類の入力電圧に対応。
静電シールド端子・接地端子付／アップねじ式端子台／マルチタップ
一次電圧（380V・400V・420V・440V・460V・480V）
二次電圧（200V・220V・240V-E）
| 品 番 | 仕様 | 外形寸法（mm） W×D×H | 取付寸法（mm） A×B×C | 重量 | ||
| 一次電圧 | 二次電圧 | 容量 | ||||
| M42-200E | （480V） 460V （440V） （420V） 400V （380V） 0 | 240V 220V 200V 0 E | 200VA | 108×115×116 | 75×73×48 | 約4.5Kg |
| M42-300E | 300VA | 128×110×128 | 97×70×68 | 約5.8Kg | ||
| M42-500E | 500VA | 146×120×143 | 110×82×76 | 約8.8Kg | ||
| M42-750E | 750VA | 146×140×143 | 110×102×76 | 約11Kg | ||
| M42-1KE | 1KVA | 146×175×143 | 110×127×76 | 約13.6Kg | ||
| M42-1.5KE | 1.5KVA | 180×160×190 | 120×114×（穴なし） | 約19Kg | ||
| M42-2KE | 2KVA | 180×180×190 | 120×134×（穴なし） | 約23Kg | ||
| M42-3KE | 3KVA | 200×200×220 | 138×144×（穴なし） | 約30Kg | ||
| M42-4KE | 4KVA | 250×220×240 | 170×148×（穴なし） | 約40Kg | ||
| M42-5KE | 5KVA | 250×240×240 | 170×168×（穴なし） | 約48Kg | ||
| ■アップねじ式端子台って？ アップねじ方式の採用によりねじを緩めることなく、丸型圧着端子の接続ができ、ねじの脱落もなく、従来の端子台に比べ、約80％以上の結線時間を短縮できます。 | ■マルチタップ マルチタップ（一次電圧）により各国の標準供給電圧を一台で対応できます。入力側に±10V、±20V端子を設けることにより、一台のトランスが6種類の入力電圧にできます。 |

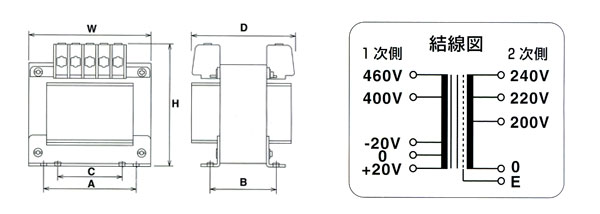

 |  ※各入力電圧における接続方法 入力電圧が200Vまたは230Vの時は0Vの端子に接続して下さい。それ以外は上の図面を参考にして下さい。 |
