前澤化成工業カプラー付排水用吸水弁 HBVK75S (取付側接着受口タイプ)

8,440

【直送品】【代引不可】

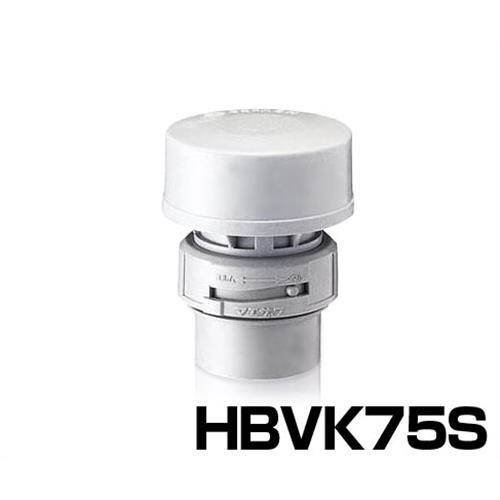

前澤化成工業カプラー付排水用吸水弁 HBVK75S 《取付側接着受口タイプ》

Sタイプは取付け側接着受口となっております。通期間を屋内処理し、排水トラップの封水破壊を防止します。点検時に簡単に脱着できるカプラー付きタイプです。

■特徴

・屋根や外壁を貫通させたり、通気設備の設置や防水対策も不要
・通気管を屋内処理し、排水トラップの封水破壊を防止
・維持管理や点検時に、簡単に脱着できるカプラー

◆S型(取付け側接着受口)

外観	品番	呼び径	D	D1	D2	D3	h	H	H1	H2	H3	梱包数
	HBVK40S	40	48	90	127	53.5	51	77	60	97	125	8
	HBVK50S	50	60	90	127	66.5	59	78	60	98	132	8
	HBVK65S	65	76	147	179	82.5	82	106	67	125	170	8
	HBVK75S	75	89	147	179	96.5	89	108	67	127	177	8
	HBVK100S	100	114	177	219	122	105	126	87	155	215	4

◆P型(取付側パイプ外径差口)

外観	品番	呼び径	D	D1	D2	D3	h	H	H1	H2	H3	梱包数
	HBVK40P	40	48	90	127	48	53.5	77	60	97	128	8
	HBVK50P	50	60	90	127	60	59	78	60	98	132	8
	HBVK65P	65	76	147	179	76	81.5	106	67	125	170	8
	HBVK75P	75	89	147	179	89	89	108	67	127	177	8
	HBVK100P	100	114	177	219	114	105	126	87	155	215	4

■図面

※防寒カバーについて※
防寒カバーは必ず装着して施置して下さい。防寒カバーは標準付属品です。

吸水弁を設置した排水システムの許容流量
マエザワの排水用吸気弁を設置した排水システムの許容流量は、空気調和・衛生工学会規格/給排水設備基準の技術要項に示された数値と同じです。したがって排水用吸気弁のサイズは、従来の開放通気システムと同じく、SHASE-S206-2000の「定常流量法」により配水管の管径を決定した上で、原則的に排水立て管に設置する場合は排水立て管の管径と同じサイズ、　
排水横管に設置する場合は排水横枝間(管径)の1/2以上とします。
