キッツ 排水用通気弁 AAV-125
18,740
【直送品】【代引不可】

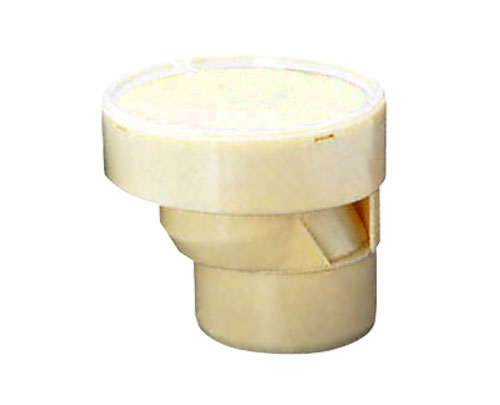

キッツ 排水用通気弁 AAV-125
管接続部と弁機構部との軸心を偏心したことにより、配管と壁面との距離が短くなり、省スペースに貢献します。
設置場所が氷点下になる恐れのある場合のみ指定の「保温材(オプション)」が必要となります。
製品には排水用塩ビソケットが同梱されています。
管接続部と弁機構部との軸心を偏心したことにより、配管と壁面との距離が短くなり、省スペースに貢献します。
設置場所が氷点下になる恐れのある場合のみ指定の「保温材(オプション)」が必要となります。
製品には排水用塩ビソケットが同梱されています。

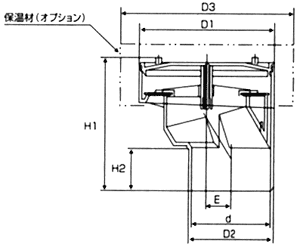

◆ 寸法図 | ◆ 偏心ありによる利点 |
◆ AAVシリーズ一覧
◆ AAVPシリーズ一覧
| 外観 | 品 番 | d | D1 | D2 | D3 | H1 | H2 | E |
 | AAV-40 | 44.2 | 87.5 | 48 | 128 | 101 | 30 | 18.5 |
| AAV-50 | 56.2 | 87.5 | 60 | 128 | 101 | 30 | 12.5 | |
| AAV-65 | 71.2 | 143 | 76 | 183 | 138 | 40 | 32 | |
| AAV-75 | 83.2 | 143 | 89 | 183 | 143 | 45 | 26 | |
| AAV-100 | 107.2 | 172 | 114 | 212 | 164 | 55 | 27.5 | |
| AAV-125 | 131.4 | 241 | 140 | 281 | 220 | 72 | 47.5 |
◆ AAVPシリーズ一覧
| 品番 | AAVP-K40 | AAVP-H40 | AAVP-L32 | AAVP-P32 |
| 概観 |  |  |  |  |
| 用途 | キッチン流し用 | キッチン流し 横管用 | 洗面 手洗管用 | 洗面 Pトラップ用 |
