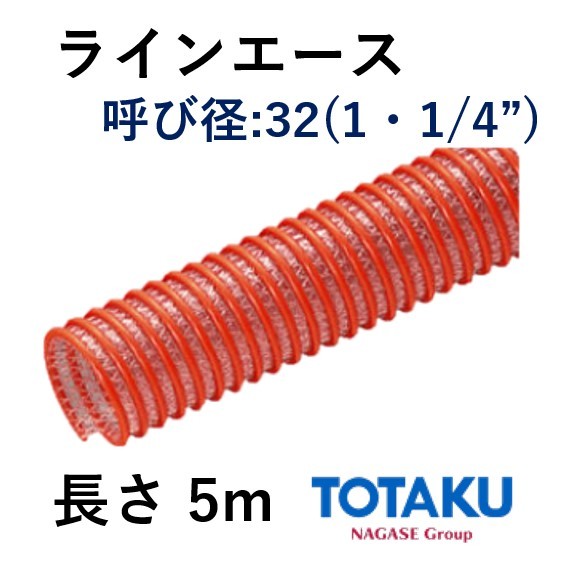

東拓工業 サクションホース ラインエース 22114-032 呼び径 32 32.0×42.5 長さ 5ｍ
6,600
長さ5ｍ
品番：22114-032
内径×外径：32.0×42.5
許容圧力（常温）MPa｛kgf/cm2｝：0.50｛5.1｝
使用温度範囲（℃）：-10〜50
許容曲げ半径（mm）：120
SDホースの耐圧タイプです。
補強コード入りで許容圧力0.50MPa
｛5.1kgf/cm2}の耐圧性能をそなえています。（φ250、φ300は0.25Mpa{2.5kgf/cm2}です。)
使用温度によって許容圧力は変わります。
減圧は常温時真空（-0.1MPa）までご使用頂けます。
一般デリバリー・サクション用。
水中ポンプの立ち上がり、急傾斜、ホースの吊り下げなどの用途に。
ダンパー車のサクション用に。
流体：水・温水
材質：塩ビ
機能：・耐圧0.5MPa(5.1kgf/cm2) ≪φ250,φ300は0.25MPa(2.5kgf/cm2) ≫・透明性有り
＜他メーカー相当品＞
カナフレックス：V.S.カナラインA
タイガースポリマー：タイパワーホースWS型
カクイチ：インダスCX
クラレプラスチックス：ネオ・ホーマー6型
品番：22114-032
内径×外径：32.0×42.5
許容圧力（常温）MPa｛kgf/cm2｝：0.50｛5.1｝
使用温度範囲（℃）：-10〜50
許容曲げ半径（mm）：120
SDホースの耐圧タイプです。
補強コード入りで許容圧力0.50MPa
｛5.1kgf/cm2}の耐圧性能をそなえています。（φ250、φ300は0.25Mpa{2.5kgf/cm2}です。)
使用温度によって許容圧力は変わります。
減圧は常温時真空（-0.1MPa）までご使用頂けます。
一般デリバリー・サクション用。
水中ポンプの立ち上がり、急傾斜、ホースの吊り下げなどの用途に。
ダンパー車のサクション用に。
流体：水・温水
材質：塩ビ
機能：・耐圧0.5MPa(5.1kgf/cm2) ≪φ250,φ300は0.25MPa(2.5kgf/cm2) ≫・透明性有り
＜他メーカー相当品＞
カナフレックス：V.S.カナラインA
タイガースポリマー：タイパワーホースWS型
カクイチ：インダスCX
クラレプラスチックス：ネオ・ホーマー6型
＜サイズと長さの一覧＞
| 呼び径：25 | 1m | 3m | 5m | 10m | 20m | 30m | 50m | フリーカット |
|---|---|---|---|---|---|---|---|---|
| 呼び径：32 | 1m | 3m | 5m | 10m | 20m | 30m | 50m | フリーカット |
| 呼び径：38 | 1m | 3m | 5m | 10m | 20m | 30m | 50m | フリーカット |
| 呼び径：50 | 1m | 3m | 5m | 10m | 20m | 30m | 50m | フリーカット |
他サイズとの比較やその他寸法は下記の標準寸法・物性をご参照くださいませ。
1.使用上の注意事項（流体：水、液体）
（１） ホースの許容圧力は、直管状態または許容曲げ半径より大 きい曲げ状態で、設計上許容できる最大圧力を表わします。 従って、 これ以上の圧力で使用することはできません。また、 連続して使用できる最高使用圧力（常用圧力）ではありませ ん。
（２） 許容圧力は最高使用圧力ではありません。次の表をご参照の 上運転圧力（常用圧力）の設計をしてください。
運転圧力の算出方法 適用ホース 安全係数
（運転圧力）×（安全係数） ≦（許容圧力）
SDホースシリーズ（一般用、食 品用、耐油用、AS、アース入り）2.0
（３） ホース性能（許容圧力、運転圧力、曲がり等）は、流体温度、周 囲温度により大きく影響を受けます。ホースにより、流体 温度が ５０℃の場 合の許容圧力、及び運転圧力は、２５℃時の１/２以 下になりますのでご注意ください。（周囲温度：３０℃時）
