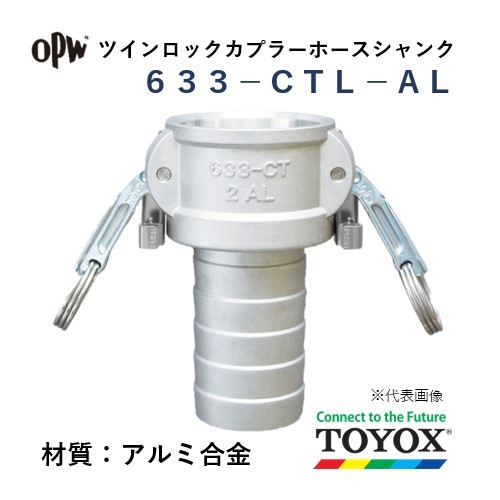

トヨックス ツインロック 633-CTL-AL 3" ホースシャンクカプラー アルミ合金

シリーズ名:OPW 633CTL AL
型番:633-CTL-AL
サイズ:3"
参考使用圧力範囲(MPa)[条件:23℃ ガスケットブナ-N(NBR)]:-0.1〜0.9
流体:空気 水(工業用水) 油
主材質:アルミ合金
素材詳細:継手本体:アルミ合金(ADC12)
カムアーム:SCS14(SUS316相当)
固定部品:SUS304
ピン・リング:SUS304
ガスケット:ブナN(NBR)
機能:アームの安全ロック
法適合:RoHS2(改正RoHS)適合
特長:安全 カムアームの不意なはずれを防止するロック機能付き。
作業性アップ アダプターの挿入がしやすいカムアームのロック機能付き。
着脱簡単 カムアーム式なので継手の着脱が簡単にでき、作業性アップ。
目安重量(kg):1.00
カムロックはMIL規格A-A-59326(MIL-C-27487)に基づいて設計・製造されています。

関連ワード:トヨックス フィットトヨックス 工場設備配管用 カムアーム アーム式継手 レバーカップリング レバーロックカプラ
このカムロックはホースと接続し使用する継手です。アームが外れたり緩むのを防止するロック機能があり、安全です。カムロックはカプラー(メス)とアダプター(オス)で構成された継手でアーム(レバー)を締めたり緩めたりすることで簡単に着脱できる継手です。カムロックにはホースと接続する継手と機器や設備、配管材に接続するタイプがあります。また様々な用途や流体、使用条件に対応するためにアルミ合金、ステンレススチール製、ブロンズ(青銅)、ポリプロピレン製があります。
注意事項※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食(電食)する場合があります。各種サイズ寸法は継手規格表をご参照くださいませ。

<カプラーホースシャンク アルミ合金 サイズ一覧>

633-C 3/4" 1"1-1/4" 1-1/2" 2"2-1/2" 3" 4" 5" 6" 8"
633-CL 3/4" 1"1-1/4" 1-1/2" 2"2-1/2" 3" 4"
633-CT 1-1/2" 2"2-1/2" 3" 4" 5" 6"
633-CTL 2"3" 4"


<材質:アルミ合金 3" 商品一覧>

633-AB 633-BB 633-BBL633-C 633-CL 633-CT
633-CTL 633-DB 633-DBL 633-E 633-ET 633-FB
633-LAS 633-LBS 634-A 634-B 634-BL


<材質一覧>

アルミ合金 AL ステンレス SST ポリプロピレン PPブロンズ BR
