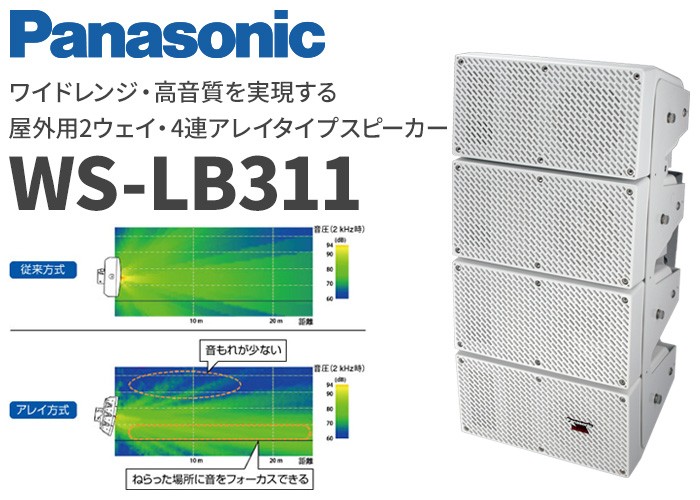

WS-LB311 パナソニック 音響設備 ワイドレンジ・高音質を実現する屋外用2ウェイ・4連アレイタイプスピーカー

パナソニック ワイドレンジ・高音質を実現する屋外用2ウェイ・4連アレイタイプスピーカー WS-LB311

●高明瞭性スピーカーユニットの採用と、ラウンドエンクロージャー効果により、クリアな拡声を実現。
●スイッチにより、ハイインピーダンスとローインピーダンスの切り替えが可能。
●防水性能はIPX4 防まつ型。
●水平・垂直、同時に角度調整が可能で、縦でも横でも設置できる前面グリルデザイン。
●取付金具は、水平±90°、垂直0°〜 30°（縦向き使用時）の角度調整が可能。また、設置場所は壁面に加えポール取付にも対応。
●ISO14993に準拠した耐重塩害仕様。



2ウェイ方式の採用と、ラウンドエンクロージャー効果によりクリアな拡声を実現。防水・コンパクト設計された全天候型スピーカー



クリアな拡声を実現

低音用スピーカーと、高音用スピーカーを内蔵した2ウェイ方式を採用し、場内アナウンスから迫力ある音楽再生まで、幅広い音響に対応します。

さらに、ラウンドエンクロージャー効果により歪みの少ない拡声を実現。WS-LB311は、距離減衰の少ない弓形ラインアレイ方式により、遠距離から近距離まで明瞭な拡声が可能です。

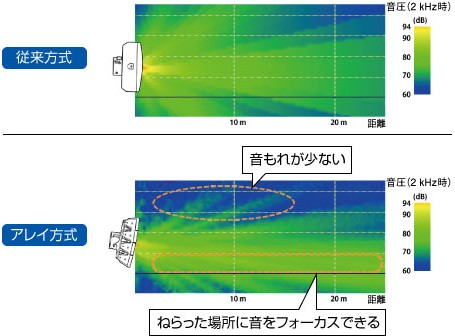

アレイ構造による垂直方向の指向性制御



柔軟な設置に対応するスリムデザイン

壁取り付けに加え、ポール取り付けに対応したスリム形状。WS-LB301は水平・垂直、同時に角度調整ができ、縦でも横でも設置できる前面グリルデザイン。WS-LB311はアレイ角度を最適化済みのため、垂直方向の角度調整を行うだけで簡単に音響調整が可能です。



水平／垂直方向に対してフレキシブルな角度調節ができる取付金具を付属

安全で簡単な取り付けが可能。ポールへの取り付けにも対応。 WS-LB311は、壁面やポールなどに取り付けた固定金具にスピーカー本体の固定ナット部を引っ掛け、0゜〜40゜間で5゜ごとに、容易に角度調整が可能です。

WS-LB301は、縦向き使用時は左右90°、下向き0°〜 30°、横向き使用時は左右0°〜 30°、下向き0°〜 90°の角度調整が可能です。



インピーダンスHi/Lo切替えに対応

スイッチにより、ハイ・インピーダンスとロー・インピーダンスの切替えが可能です。



業務放送、非常放送、校内放送、プロ音響などと組み合わせが可能



IPX4※1防まつ型の防水性能とISO14993※2に準拠した耐重塩害仕様

IPX4防まつ型（JIS C0920準拠）の防水性能とISO14993に準拠した耐重塩害仕様で、取付金具や付属ねじ類はいずれも防食性に優れたステンレス製です。屋外競技場や潮風の影響を受ける場所での設置が可能です。
※1 IPX4 ： 水に対して「防まつ型（4等級）」の保護がなされていることを示します（JIS C0920 準拠）。
※2 ISO14993 ： 塩水噴霧、乾燥、湿潤を繰り返すことで耐食性を評価する試験規格。



消防法基準適合スピーカー

スピーカー （トランス取付位置）	型式番号 （検定協会採番）	マッチング トランス	定格入力 （W）	種別	音響パワーレベル （1 W）（dB）	指向特性区分
WS-LB301	認評放第27〜22号	内蔵	7.5	L	90	W
			15	L
			30	L
WS-LB311	認評放第27〜18号	内蔵	15	L	94	X

※型式番号は、2017年6月現在のものです。性能向上、品質向上のために変更されることがありますので、ご注意ください（変更の場合は、別途ご案内致します）。



商品仕様

型式	2 ウェイ バスレフ型 ラインアレイ方式（12 cm コーン型×4、20 mm ドーム型×11）
入力インピーダンス	ハイインピーダンス（Hi） ：167 Ω（60 W）、330 Ω（30 W）、670 Ω（15 W) ローインピーダンス（Lo） ：8 Ω （切替スイッチおよび接続スピーカーケーブルにより切り替え）
定格入力（ハイインピーダンス）	60 W、30 W、15 W
許容入力（ローインピーダンス）	80 W（RMS）／160 W（連続プログラム）
出力音圧レベル※1	100 dB （1 m/1 W）※4
周波数特性	55 Hz 〜 20 kHz（-20 dB）
指向角（2 kHz）	水平：100 °、垂直：15 °（音響軸は下方に 5 °）
使用温度範囲	-20 ℃〜 +60 ℃
防水性能	IPX4
寸法	W:298mm H: 626mm D:415mm (垂直方向 0 °で取付時金具含む。突起部含まず)
質量	約 19 kg（本体）、約 2.5 kg（固定金具）
仕上げ	エンクロージャー（前面パネル、スピーカーボックス） ：PP 樹脂、白色半艶塗装 （マンセル N9 近似色） 固定金具、外郭ねじ類 ：ステンレス
角度調整範囲	垂直：下向き 0 °〜40 °（5 °単位での設定可能）
消防法関連項目
種別※2	60 W：L 級（113.8 dB）、30 W：L 級（111.1 dB）、15 W：L 級（108.1 dB）
指向特性区分※3	X
音響パワーレベル※3	94 dB

• ※1 出力音圧レベルは、JIS で定められた値で、音声警報「第 2 シグナル」の値とは異なります。
• ※2 種別とは、消防法で規定された音声警報「第 2 シグナル」を音源として、無響室にて得られる音圧（ピーク値）により定め られています。 ※3 指向特性区分および音響パワーレベルは、消防法の規定により測定された区分および値を用いています。
• ※4 3 m での測定値から換算した値です。
