WP-DN360 パナソニック 音響設備 最大出力560 W×4（4 Ω負荷） 4chデジタルパワーアンプ

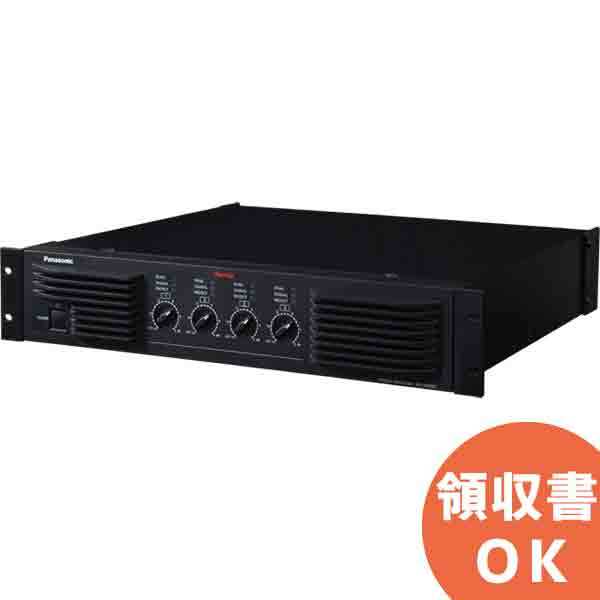

パナソニック 最大出力560 W×4（4 Ω負荷） 4chデジタルパワーアンプ WP-DN360

2Uサイズで合計2000W以上の大出力

● WP-DN360は、最大出力560 W×4（4 Ω負荷）の4 ch、WP-DN700は、最大出力1000 W×2（4 Ω負荷）の2 chパワーアンプ。
● D級増幅回路とスイッチング電源の採用により電力損失を大幅に低減し、省スペース化を実現。
● 電源スイッチ入／切時のポップノイズを防ぐミューティング回路を搭載。
● 過負荷・出力短絡時にオーバードライブを防ぐ過電流保護回路を搭載、電源回路・出力回路の異常加熱を防ぐ過温度保護回路を搭載。
● スピーカー保護回路により、出力回路異常時に出力を遮断し、スピーカーを保護。
● プロテクト表示灯を装備し、保護回路の動作状態や、システム発振（20 kHzを超える信号が連続的に入力される場合）をお知らせ。
● EIAラックマウントに対応。
● 2 ch分の出力を1 chの出力として使用するBTL（Bridged Transless）接続により、WP-DN360では1120 W×2（8 Ω負荷）のパワーアンプとして使用可能。

外形図

商品仕様

品番			WP-DN700	WP-DN360
定格出力			700 W×2（8 Ω連続出力） 1000 W×2（4 Ω連続出力）	360 W×4（8 Ω連続出力） 560 W×4（4 Ω連続出力） 1120 W×2（BTL 8 Ω連続出力）
周波数特性			20 Hz〜20 kHz±1 dB（8 Ω 1 W出力時）
全高調波ひずみ率 （全チャンネル駆動時）			0.3 % 以下（40〜20 kHz）
クロストーク			−70 dB以下（1 kHz）
S/N			100 dB TYP. （IHF-A. WTD, 22 kHz LPF ON）入力
入力感度			＋4 dB（可変）　0 dB＝0.775 Vrms
電圧増幅度			＋35.7 dB±1 dB	＋32.8 dB±1 dB
入力インピーダンス			20 kΩ（平衡）
リモート入出力※2	出力	音声モニター	＋14 dB（7.5 kΩ適合）／8 Ω定格出力時
		過入力	NPNオープンコレクター（最大DC30 V、10 mA）
		出力ミュート	NPNオープンコレクター（最大DC30 V、10 mA）
		過負荷	NPNオープンコレクター（最大DC30 V、10 mA）
		温度上昇	NPNオープンコレクター（最大DC30 V、10 mA）
		電源	NPNオープンコレクター（最大DC30 V、10 mA）
	入力	ミュート制御端子	無電圧メイク接点
		電源制御端子	無電圧メイク接点
使用コネクター	入力	アナログ	コネクター式端子台
		デジタル	オプションスロット／適合カード：WR-PC001（DanteTMカード）
	出力		ねじ式ターミナル
電源			AC100 V　50 Hz／60 Hz
消費電力		4 Ω	1/8出力時　580 W※1 定格出力時　約3000 W	1/8出力時　560 W※1 定格出力時　約3000 W
		8 Ω	1/8出力時　400 W※1 定格出力時　約1850 W	1/8出力時　390 W※1 定格出力時　約1800 W
		BTL ／ 8 Ω	─	1/8出力時　560 W 定格出力時　約3000 W
熱流 （　）内は1時間あたりの発熱量		4 Ω	380 W（327 kcal）	300 W（258 kcal）
		8 Ω	240 W（206 kcal）	200 W（172 kcal）
		BTL ／ 8 Ω	─	300 W（258 kcal）
寸法			480 mm（幅）×88 mm（高さ）×429 mm（奥行）（突起部除く） （奥行はパネル面から背面保護金具まで）
質量			約11.5 kg
仕上げ			パネル：黒色樹脂成形（マンセルN1 近似色） カバー：黒色塗装（マンセルN1 近似色）

※1：電気用品安全法（IEC-J 条件）に基づくものです。 スタンバイ時でも約2 Wの電力を消費しています。
※2：コネクター（RJ45）
