WP-DM924 パナソニック 音響設備 600 W × 4ch 高機能DSP内蔵デジタルパワーアンプ
660,000

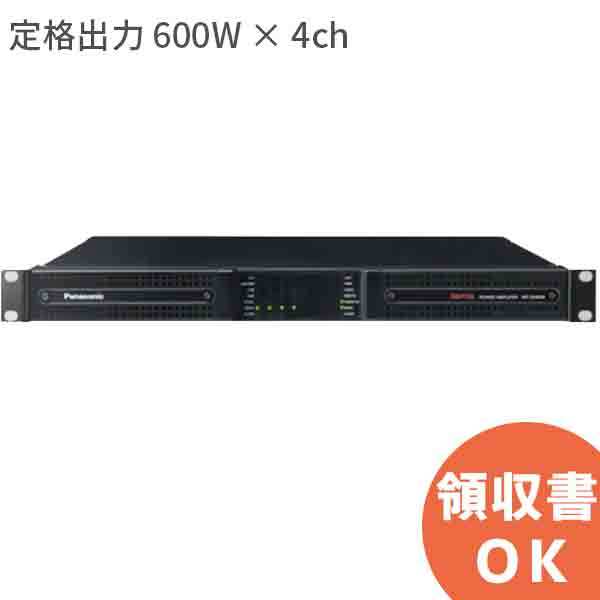

パナソニック 音響設備 600 W × 4ch 高機能DSP内蔵デジタルパワーアンプ WP-DM924
WP-DM924 主な特長
●高機能DSPを内蔵した４チャンネルデジタルパワーアンプ
●Dante〓 オーディオネットワークに対応
WP-DM924 小型大出力デジタルアンプ
● EIA規格1Uサイズ、大出力なデジタルアンプを搭載。
● 定格出力 1200 W × 4ch（WP-DM948）、600 W × 4ch（WP-DM924）、300 W × 4ch（WP-DM912）の3機種をラインアップ。
WP-DM924 オーディオネットワーク伝送に対応
● DanteTM 対応インターフェースを標準装備。
● 4チャンネル分の音声が１本のデジタル配線となり、施工性が向上。アナログ的な減衰のない長距離伝送システムを構築可能。
WP-DM924 高機能DSPを内蔵
● 多彩な音響調整機能を有するDSPを内蔵。パソコンによる外部制御で音量などを設定します。
● 内蔵DSPは32 bit浮動小数点演算の高い演算能力があり、
最適な音場補正を実現。
● 当社の音響シミュレーションソフトを用いて仕様設計した建築物に用いる場合、LANポートを通して、音響調整のパラメーター値の自動生成、現場での測定データとの誤差をシミュレーションソフトが補正値を再生成して音場補正を効率よく行うことが可能です。
(詳しくは販売店にお問い合わせください)
WP-DM900シリーズ リモートコントロールソフト

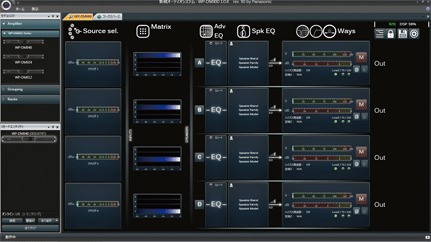

【システム系統画面】
4ch分のシステム系統を表示。
各機能ブロックをクリックして詳細パラメーターを編集。

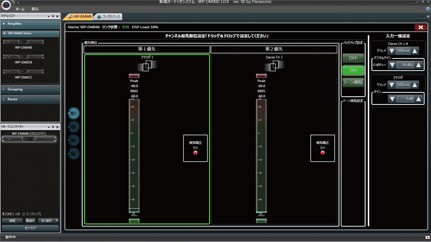

【入力ソース選択設定画面】
アナログ入力とDante入力の優先設定
およびゲイン・位相のアライメントも可能。

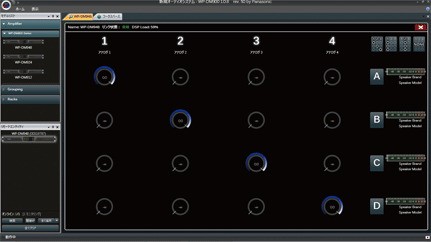

【マトリクス画面】
入力信号の出力先（スピーカー）を任意に割り当てることができます。
4x4マトリクス構成で、信号の分配、ミキシングも可能です。

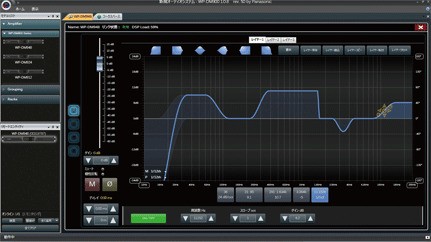

【イコライザー画面】
各チャンネル入力用/スピーカー/出力用の3段階のEQ設定が可能。
非対称EQ、カスタムFIRを含む高性能なEQを搭載。。
WP-DM900シリーズ リモートコントロールソフトについて
本機の設定、各種調整には、WP-DM900シリーズ リモートコントロールソフトをインストールしたPCが必要です。
リモコンソフトの入手はカタログに記載されているURLからダウンロードしてください。
商品仕様
| 品番 | WP-DM948 | WP-DM924 | WP-DM912 | |||
|---|---|---|---|---|---|---|
| 電源 | AC100 V 50 Hz／60 Hz | AC100 V 50 Hz／60 Hz | AC100 V 50 Hz／60 Hz | |||
| 消費電力 | 1100 W（注） 1800 W（300 W×4 4 Ω連続出力時） | 600 W（注） 900 W（150 W×4 4 Ω連続出力時） | 600 W（注） 600 W（75 W×4 4 Ω連続出力時） | |||
| 定格出力 | 8 Ω | 1200 W×4 | 600 W×4 | 300 W×4 | ||
| 4 Ω | 1200 W×4 | 600 W×4 | 300 W×4 | |||
| ハイインピーダンス | 1200 W×4 | 600 W×4 | 300 W×4 | |||
| BTL 8 Ω | 2400 W×2 | 1200 W×4 | 600 W×2 | |||
| 周波数特性 | 20 Hz 〜 20 kHz±1 dB（8 Ω 1 W出力時） | |||||
| 全高調波ひずみ率 | 0.1 % 以下 | |||||
| クロストーク | −70 dB以下（1 kHz） | |||||
| S/N | 100 dB TYP. （IHF-A. WTD. 22 kHz LPF ON） | |||||
| 入力感度 | +10 dB（可変） 0 dB＝0.775 Vrms | |||||
| 電圧増幅度 | +32 dB±1 dB | |||||
| 入力インピーダンス | 20 kΩ（平衡） | |||||
| 信号処理機能 | AD、DA | デュアル24 bit（32 bit性能相当）48 kHz | ||||
| EQ | 非対称EQ、カスタムFIR、3レイヤー32bandPEQ | |||||
| クロスオーバー | リニアフェイズFIR、IIR 48BT／LZ／BS（ FIRとIIR併用可能） | |||||
| その他 | マスターディレイ最大2秒、チャンネルディレイ最大100 ms、電圧／電流／ピークリミッタ | |||||
| 使用コネクター | 入力 | アナログ | 3.81 mｍピッチ コネクター式端子台 | |||
| デジタル | RJ45（Danteフォーマット4ch） | |||||
| 出力通信 | アナログ | 7.62 mｍピッチ コネクター式端子台 | ||||
| 100BaseTX | RJ45 | |||||
| 制御入出力 | LEVEL制御／GPI／ALARM出力 3.81 mｍピッチ コネクター式端子台 | |||||
| 寸法 | 幅481 mｍ 高さ44 mｍ 奥行き376 mｍ（突起含む） | |||||
| 質量 | 7.5 kg | |||||
| 仕上げ | パネル | アルマイト処理 | ||||
| カバー | 黒色塗装 | |||||
※JIS C 5532：2014 に規定された定格ノイズ電力

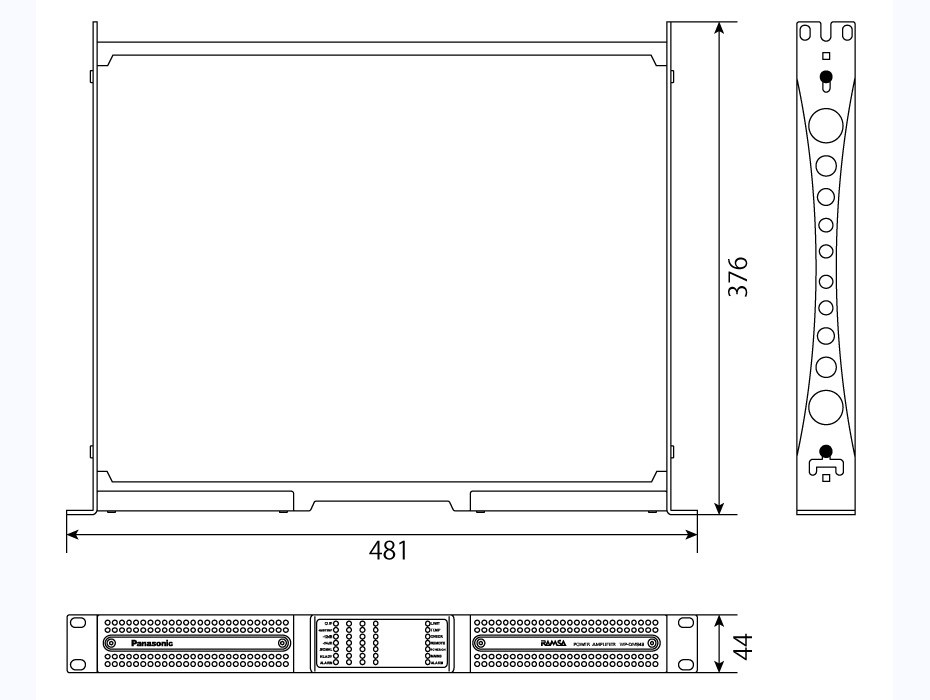

寸法図 （単位：mm）
※ イラストはWP-DM948、寸法は全モデル共通です。
背面端子画像/端子説明
(1) 電源入力端子［AC IN］
(2) 冷却ファン
(3) 出力端子［OUTPUT 1 ／ 2 ／ 3 ／ 4］
(4) 入力端子［INPUT +10 dB（可変）20 kΩ 1 ／ 2 ／ 3 ／ 4］
(5) リモートレベル端子［REMOTE LEVEL 1 ／ 2 ／ 3 ／ 4］
(6) 外部制御ON ／ OFF 端子［REMOTE POWER］
(7) モニター端子
(8) チャンネル設定スイッチ
(9) システム設定スイッチ
(10) LAN 接続端子
(11) Dante 接続端子
