WFR-2 ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター 2線タイプ 100個入

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ

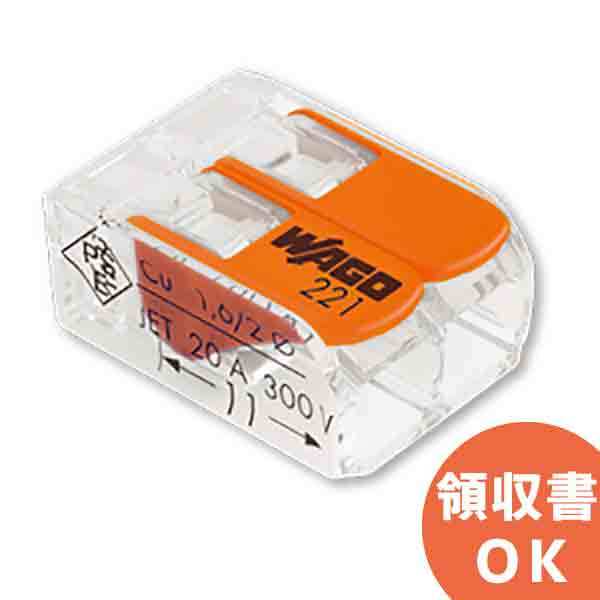

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター 2線タイプ WFR-2

WFシリーズからの進化ポイント

  • 透明化:ハウジングを透明化し確認しやすい!
  • スリム化:WFシリーズから40%小型化!
  • ソフト化:より操作がしやすいレバー形状!



WFRシリーズ 特徴

  • ケージクランプス(R)プリング方式採用の新機構!
  • 透明ハウジングで安心・安全!
  • 単線、より線、ストランド線の混在使用OK!
  • ソフトなレバー操作でワンタッチ結線!
  • PSEマーク取得製品
  • 屋内配線用途の他、一般電気工作などの配線に使用OK!
ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ



WFRシリーズ 主な仕様例

  • ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ

    ジョイントボックスに

  • ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ

    ダウンライト・照明器具に

  • ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ

    換気扇・送風機に

  • ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ

    盤内中継用に




WFRシリーズ 構造と材質

  • スプリング:ステンレス鋼
  • 導電部  :電気銅、スズメッキ
  • ハウジング:耐熱性ポリカーボネート
  • 操作レバー:耐熱性PBT(ガラス入り)
ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ



WFRシリーズ 作業方法

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ



WFRシリーズ 製品仕様

型番 電線数 定格
(一般用途)
適用電線
(電線被覆外径φ4.0mm以下)
特定電気用品の表示
(屋内配線用途)**
特定電気用品
適合マーク
認定検査機関名 RoHs
対応品
WFR-2 2本 32A
450V
単線:
φ0.5〜φ2.0mm
IV7本より線:
0.2〜2.5(3.5*)mm2
より線:
0.14〜4.0*mm2
定格 20A
300V
WFR-3 3本 適用電線

単線(銅):
φ1.6mm
φ2.0mm

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ
WFR-5 5本 略称 WAGO

*電線の種類、使用条件等により使用できない場合があります。  **屋内配線の電気工事には電気工事士の資格が必要です。

WFRシリーズ 外形図

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ



WFRシリーズ パッケージ

ワゴ 結線しやすいレバー操作タイプ ワンタッチコネクター WFRシリーズ
