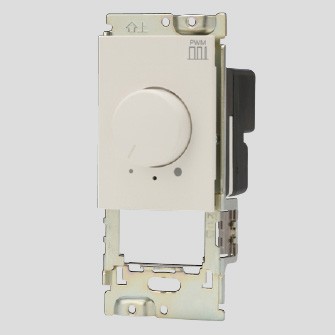

神保電器 J・WIDE ライトコントロール PWM信号制御 消灯機能有 信号線出力200mAまで ピュアホワイト(PW) WJ-RPWM1

メーカー:JIMBO / 神保電器
シリーズ名: J・WIDEシリーズ ライトコントロールスイッチ

定格電圧:AC 100V-254V(50/60Hz共用)
定格電流:最大200mA 絶縁12V±2V 1kHzパルス幅変調(PWM)矩形波
定格消費電力:4W以下
適合負荷容量:PWM信号線式調光照明器具 1〜40台(信号線電流5mAの場合)
※JIS C 8120 附属書E パルス幅変調(PWM)による制御に対応したもの
PWM出力機能(Duty比):
【可変幅】 約98%固定(消灯対応出力)、下限設定値〜約5%連続
【下限設定】約95%〜約50%の範囲で手動設定可能
信号線総配線長:100m以内
使用周囲温度:0℃〜35℃
適合電線:電源入力端子:銅単線 φ1.6mm φ2mm
信号出力端子:銅単線(CPEV相当) φ0.9mm φ1.2mm


※ツマミを左いっぱいに回しきると消灯対応出力(Duty比 約98%)になりますが、消灯機能を持たない照明器具の場合は消灯しません。照明器具の電源を入切りする外付けスイッチを別に設けてください

関連キーワード
スイッチ 壁スイッチ 埋込 JWIDE ジェーワイド Jワイド
こちらの商品は外箱を開封された場合、返品交換を承ることは出来かねます。
(不良商品の場合は除く)
商品の品番・仕様等を充分にご確認頂いた上でご注文ください。
その他条件に付きましてはお買い物ガイドをご確認ください。


■特徴
やわらかさとやさしさを備えたデザイン。
国内最軽量を誇る操作性と、省エネルギーを追求した設計で、人にも地球にもやさしい21世紀のライフパートナーです。

※この商品は電気工事士による取付工事が必要です。 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。

メーカー:JIMBO / 神保電器
シリーズ名: J・WIDEシリーズ ライトコントロールスイッチ

定格電圧:AC 100V-254V(50/60Hz共用)
定格電流:最大200mA 絶縁12V±2V 1kHzパルス幅変調(PWM)矩形波
定格消費電力:4W以下
適合負荷容量:PWM信号線式調光照明器具 1〜40台(信号線電流5mAの場合)
※JIS C 8120 附属書E パルス幅変調(PWM)による制御に対応したもの
PWM出力機能(Duty比):
【可変幅】 約98%固定(消灯対応出力)、下限設定値〜約5%連続
【下限設定】約95%〜約50%の範囲で手動設定可能
信号線総配線長:100m以内
使用周囲温度:0℃〜35℃
適合電線:電源入力端子:銅単線 φ1.6mm φ2mm
信号出力端子:銅単線(CPEV相当) φ0.9mm φ1.2mm

※ツマミを左いっぱいに回しきると消灯対応出力(Duty比 約98%)になりますが、消灯機能を持たない照明器具の場合は消灯しません。照明器具の電源を入切りする外付けスイッチを別に設けてください

【適合ランプ・照明器具】
・PWM信号線式調光照明器具

【使用できない照明器具】
DMX信号用照明器具

※この商品は電気工事士による取付工事が必要です。
 資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。

≪神保電器 J・WIDEシリーズ ライトコントロール≫
正位相制御方式
消灯機能付消灯機能なし
ピュアホワイト

WJ-RLE5

WJ-RLE5N
逆位相制御方式
消灯機能付消灯機能なし
ピュアホワイト

WJ-RTE2

WJ-RTE2N
PWM信号制御方式
消灯機能付消灯機能なし
ピュアホワイト

WJ-RPWM1
-


≪神保電器 J・WIDEシリーズ ライトコントロールスイッチ専用取付枠≫
※J・WIDEシリーズのライトコントロールは取り付けの際にこちらの専用取付枠が必要となります。
1連用2連用3連用4連用

WJH-1

WJH-2

WJH-3

WJH-4
