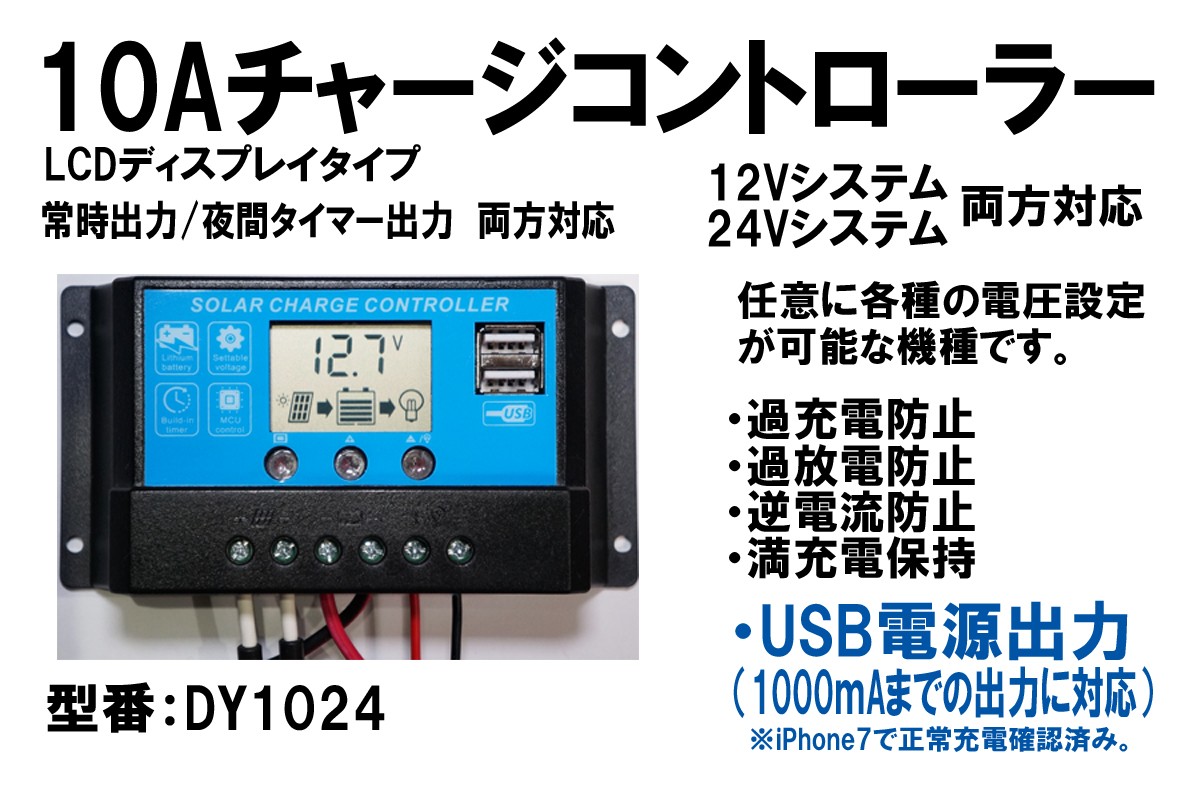

日本語説明書付　USB電源付 12V-120W 24V-240W システム両用 10A ソーラーチャージコントローラー LCDディスプレイ DY1024 充電管理 充電制御 外灯電源

※当商品は「ＰＬ保険加入製品」ですので安心してご利用いただけます。

【特徴】
・任意に各種の電圧設定が可能。(充電完了電圧、放電停止電圧、再放電開始電圧など)
・バッテリー電圧を数値で表示可能。（別途に電圧計が不要です）
・電球マークの出力端子からは、常時出力機能と夜間のみの出力機能があります。(夜間
出力機能の場合、ソーラーパネルを光センサーとして利用し、日没を感知すると出力が開
始されます。屋外灯などのシステムにも最適です。)

※ソーラー発電入門用に便利な機能が満載で扱い易いチャージコントローラーです。


【スペック】

定格電圧：12V/24V(接続したバッテリーの電圧で自動認識)
最大入力電流：10A（12V時120W、24V時240Ｗ）
入力電圧範囲
12Vシステム時にソーラーパネルの最大動作電圧が14V以上〜19V以内（開放電圧の場合：17.5V以上〜23.75V以内）
24Vシステム時にソーラーパネルの最大動作電圧が28V以上〜38V以内（開放電圧の場合：35.0V以上〜47.5V以内）
任意設定可能バッテリー維持電圧：12.0〜15.0V（12V時）、24.0〜30.0V（24V時）
任意設定可能出力停止電圧：10.0〜15.0V（12V時）、20.0〜30.0V（24V時）
任意設定可能再出力開始電圧：10.0〜13.0V（12V時）、20.0〜26.0V（24V時）
電圧降下：0.2V（充電時）、0.1V（放電時）
自己消費電流：10mA以下(発電可能状態にあるソーラーパネル接続時には無視できる電流値です)
対応電線（最大）：5mm2（5.0sq）
動作可能温度範囲：−35℃〜60℃
サイズ：70×133×34mm(縦×横×厚さ)
重量：約154ｇ

【商品説明】

※この商品は、12Vシステム用または24Vシステム用として利用可能なチャージコントローラーです。12V/24V系ソーラーパネル、12V/24Vバッテリー、12V/24V対応製品を安全に接続し、最高のパフォーマンスを維持・管理する為に使用する商品です。

・12Vシステムは合計で120Wまでのソーラーパネルに対応。24Vシステムは合計で240Wまでのソーラーパネルに対応。
・過充電防止機能(12V/24Vバッテリー保護)
・過放電防止機能(12V/24Vバッテリー保護)
・バッテリー残量デジタル表示機能
・フロート充電機能(バッテリーを常時満充電に保ちます)
・バッテリーからソーラーパネルへの逆電流防止機能搭載。
・逆接続保護機能内蔵（+　-を逆に接続した場合に回路を保護します）
・バッテリー維持電圧、出力停止電圧、再出力開始電圧は任意の電圧に設定可能。
・英文説明書と弊社作製の簡易日本語説明書を付属。


※当チャージコントローラー(10Aタイプ)１台で弊社が販売中の12V系120Wソーラーパネルでしたら12Vシステム用として1枚まで接続して使用可能です。24Vシステム用としてご利用の場合は12V系120Wソーラーパネルを2台で直列にした24V系240Wソーラーパネルを接続して使用可能です。

※充電先のバッテリーは「開放型12Vバッテリー(自動車用など)」や「密閉型12Vバッテリー(シールドバッテリー)」のどちらにも対応しております。シールドバッテリーはバッテリータイプを「b01」、ゲルバッテリーは「b02」、開放型バッテリーは「b03」に設定していただくことで、より高精度に充電できるようになります。

※当チャージコントローラーにはバッテリーの接続容量制限はありませんが、バッテリーは容量が大きくなるにつれて自己放電量も増えていきます。充電してその電力を利用する場合は120Wソーラーパネル1枚に対して12V50Ah〜12V300Ah程度の容量が適切とお考えください。船舶、車、バイクなどに搭載されているバッテリーの自己放電防止用としては8W程度のソーラーパネル1枚に対して通常は12V150Ah程度のバッテリーまで対応できます。


※チャージコントローラーの使い方や利用方法などで、疑問点、知りたいことなどがありましたら遠慮なく質問してください。出来る限り、お力添えになれる様に努力します。
