ブローチセット 大 内径のキー溝加工用
47,000

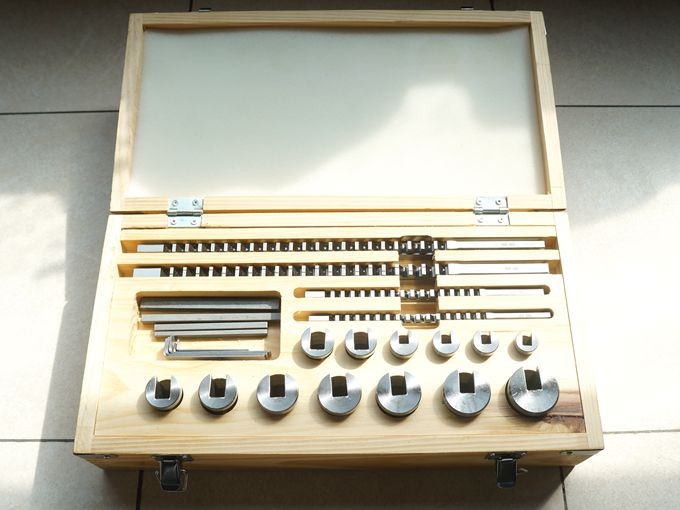

内径のキー溝加工用 ブローチセット（大）
・ギアやプーリーの内径にキー溝を作る工具です。
・軸にキー溝加工はフライス盤で可能ですが、穴にキー溝はこの様な専用工具が必要です。
・適用径13種類 12mm,14mm,15mm,16mm(溝幅4mm,5mm)
18mm,19mm,20mm,22mm,24mm,25mm,26mm,28mm,30mm(溝幅6mm,8mm)
・適用溝幅 4mm,5mm,6mm,8mm(ハイス鋼ブローチ刃)
・JIS規格のキーに対応できます。
使い方法:
・ワーク(ギアやプーリー等)中心に穴を開けます。
・穴径に合ったブッシングを入れます。
・ブローチ刃物をブッシングの溝に入れ、溝を切ります。
・溝が浅い場合、シムをブッシングとブローチ刃の間に入れ、もう一度通します。出来上がりです。
・使い方は簡単ですがブローチ刃を通す時に、アーバープレスやボール盤等でまっすぐに力をかける必要があります。
・ボール盤使用の場合は、危険ですからボール盤のコンセントを必ず抜いてご使用ください。
・サイズの大きいブローチですので、使用するプレス機の能力によっては力不足の場合がございます。
