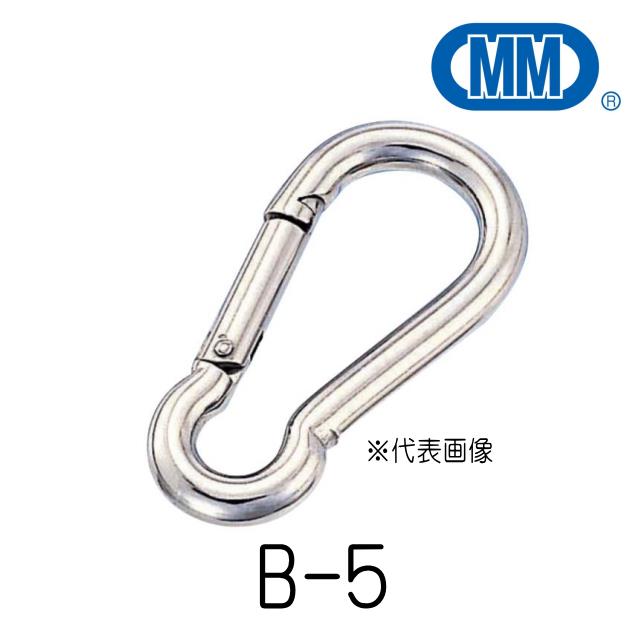

スナップフック B型 B-5 SUS304ステンレス 水本機械製作所 チェーン部品
■ステンレスチェーンのパーツであるスナップフックは、鎖を他のパーツや鎖にジョイントする部品です。
■SUS304ですので錆びには非常に強いです。
■ジョイントするステンチェーンの太さに合わせてお選びください。
■■ スナップフックB型 ■■ |
B-5 |
|
|
|
|
品番 | D (mm) | L (mm) | W (mm) | S (mm) | d1 (mm) | d2 (mm) | 重量 (g) | 使用荷重 (kgf) (参考値) | 使用荷重 (KN) (参考値) | B-3S | 3 | 38 | 19 | 6 | 4.5 | 7 | 4 | 10 | 0.10 | B-4 | 4 | 45 | 22 | 7 | 4.5 | 6.5 | 9 | 30 | 0.29 | B-5 | 5 | 53 | 26 | 7 | 5.5 | 8 | 17 | 60 | 0.59 | B-6 | 6 | 61 | 31.5 | 9 | 6.5 | 9 | 28 | 80 | 0.78 | B-7 | 7 | 70 | 36 | 9.5 | 8 | 11 | 43 | 100 | 0.98 | B-8 | 8 | 80 | 40 | 11 | 9 | 12 | 66 | 120 | 1.18 | B-10 | 10 | 102 | 50 | 13 | 11 | 16 | 131 | 150 | 1.47 | B-11 | 11 | 120 | 60 | 17 | 14 | 19 | 193 | 200 | 1.96 | B-12 | 12 | 140 | 68 | 21 | 13 | 19 | 261 | 250 | 2.45 | |
