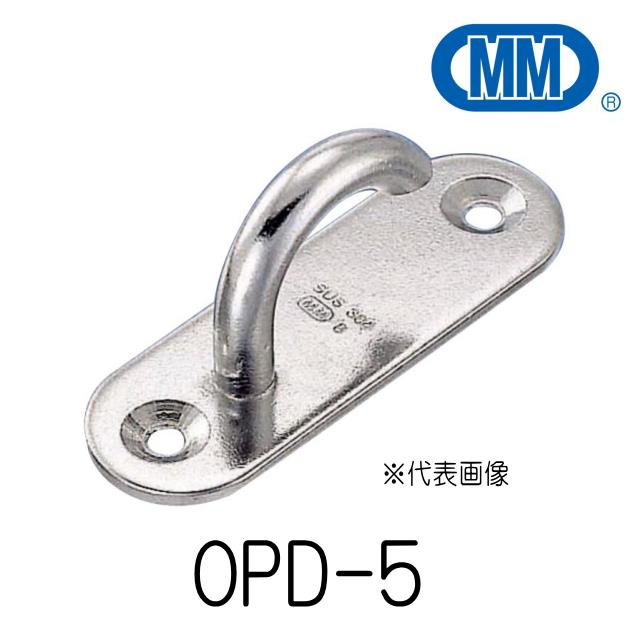

オープンパッドアイ OPD-5 SUS304ステンレス 水本機械製作所 チェーン部品
451
販売サイトへ移動
■ステンレスチェーンのパーツであるオープンパッドアイは、鎖やロープを壁や柱などに引っ掛けるための部品です。
■SUS304ですので錆びには非常に強いです。
■引っ掛けるステンチェーンやロープの太さに合わせてお選びください。
■ビスは付属しておりません。取り付ける躯体にあわせてご用意ください。
■■ ステンレス オープンパッドアイ ■■
OPD-5
品番
D
(mm)
A
(mm)
B1
(mm)
B2
(mm)
H
(mm)
h
(mm)
d
(mm)
S
(mm)
T
(mm)
重量
(g)
使用荷重
(kgf)
(参考値)
使用荷重
(KN)
(参考値)
OPD-5
5
15
45
35
20
13
4.2
10
2
14
10
0.10
OPD-6
6
20
60
46
26
18
5.2
14
2
26
15
0.15
OPD-8
8
26
80
60
32.5
21.5
5.2
16
3
63
20
0.20
OPD-9
9
32
100
73
38
26
6.2
19
3
93
30
0.29
