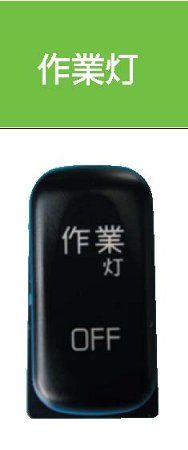

JB キャブ内スイッチ新型キャンター2010用 作業灯 JB-5613

寸法//横:22.8×縦:41.8mm
寸法図//画像よりご確認下さい
配線例//画像よりご確認下さい
仕様//定格:DC12〜24V-10A、ふそうキャンター(2010年11月〜)用 ※キャンター(2024年2月〜):取付け不可

○接続にはこちらのハーネスとリレーをお使い下さい
6148270 キャブ内スイッチ用ハーネス 4本線 JB-503
5450309 汎用リレー ACA1223(DC24V)
5450313 汎用リレー ACA1213(DC12V)

【取付け上の注意】
●キャンター(2024年2月〜):取付け不可です。
●キャブ内スイッチには必ずリレーを使用して下さい。
●コイル負荷(容量の大きなモーター、ソレノイド、コイル、クラッチ等)が掛からないようにして下さい。

【リレー選定時のご注意事項】
2015年型ブルーテックキャンターより、標準の電圧がDC12Vに変更されました。しかしメーカーオプションで、架装用電源をDC24Vに変更可能なのでリレー・スイッチ・ランプ類の選定時には、注意深く電源電圧をご確認頂く必要がございます。特にリレーやランプ類は、異なる電圧で使用されると破損や火災の原因となります。必ず正しい仕様の物をお使い下さい。

◆必ずお読み下さい
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。
寸法
横:22.8×縦:41.8mm
寸法図
画像よりご確認下さい
大きい画像は公式サイトにて公開しております(閲覧には会員登録が必要です。)
PDF寸法図
配線例
画像よりご確認下さい
仕様
定格:DC12〜24V-10A、ふそうキャンター(2010年11月〜)用 ※キャンター(2024年2月〜):取付け不可
商品説明
○接続にはこちらのハーネスとリレーをお使い下さい
6148270 キャブ内スイッチ用ハーネス 4本線 JB-503
5450309 汎用リレー ACA1223(DC24V)
5450313 汎用リレー ACA1213(DC12V)
※コイル負荷(容量の大きなモーター、ソレノイド、コイルクラッチ等)が掛からないようにして下さい。

【リレー選定時のご注意事項】
2015年型ブルーテックキャンターより、標準仕様の電圧がDC12Vに変更されました。しかし有料のメーカーオプションで、架装用電源をDC24Vに変更可能なのでリレー・スイッチ・ランプ類の選定時には、以前にも増して注意深く電源電圧をご確認頂く必要がございます。特にリレーやランプ類は、異なる電圧で使用されると破損や火災の原因となります。必ず正しい仕様の物をお使い下さい。
※2014年型以前のブルーテックキャンターは、キャブ内(オーディオ・ETC・ナビ・テールランプ等)はDC12V、架装用電源はDC24Vと別れておりました。

【仕様詳細】
定格:DC12〜24V-10A
接触抵抗:初期値20mΩ以下(コードを含まない)
絶縁抵抗:DC500Vにて10MΩ以上
耐電圧:AC500Vにて1分間耐える事
操作荷重:0.7±0.3Kg・f
使用電圧範囲:DC12〜DC28V
使用温度範囲:-20℃〜60℃
※ELV対応品

【取付け上の注意】
●キャンター(2024年2月〜):取付け不可です。
●キャブ内スイッチには必ずリレーを使用して下さい。
●コイル負荷(容量の大きなモーター、ソレノイド、コイル、クラッチ等)が掛からないようにして下さい。
※【配線例】をご確認下さい。
