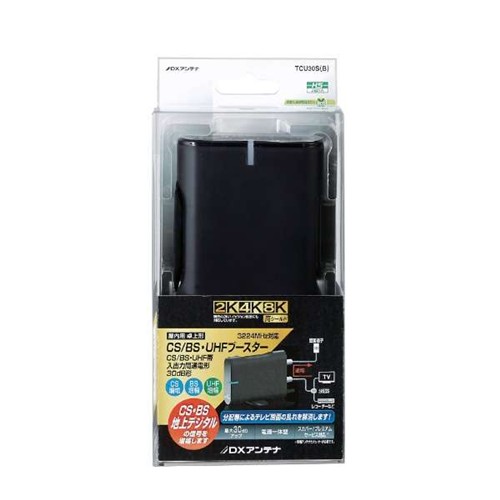

DXアンテナ TCU30S(B) CS／BS-IF・UHFブースター(卓上用)

DXアンテナ TCU30S(B) CS/BS-IF・UHFブースター(卓上用)

●新4K8K衛星放送対応CS/BS-IF(1032〜3224MHz)、地デジ(470〜710MHz)用の卓上ブースターです。

●電源内蔵形では業界最小、最軽量でありながら、高利得、高出力を実現しています。

●入出力間通電式ですので、テレビやチューナー等からBSアンテナへ電源が供給できます。

●帯域別の利得調整VR付

●内部をダイカストシャーシで覆い、しっかりした漏えい対策により、JEITA新規格のHSマークを認証済みで無線LAN等の機器に影響を与えません。また、飛び込みも防止しています。

●卓上用スタンド付、回転式のため、取り外すことなくそのまま壁面に取り付け可能。また、簡単に取り外しが可能で、市販のバンドを使用すれば、柱や網ラックにも取り付け可能です。

【仕様】
使用周波数：(UHF)470〜710MHz、(CS・BS-IF)1032〜3224MHz
入力レベル範囲：(UHF)42〜63dBμV、(CS・BS-IF)46〜67dBμV
利得：(UHF)25〜32dB、(CS・BS-IF)19〜25dB(1032MHz)/24〜30dB(3224MHz)
定格出力レベル：(UHF(9波))95dBμV、(CS・BS-IF(50波))92dBμV(1032MHz)/97dBμV(3224MHz)
利得調整範囲：(UHF)0〜-10dB以上連続可変、(CS・BS-IF)0〜-10dB以上連続可変
帯域内周波数特性：(UHF)±2.0dB以内、(CS・BS-IF)±3.0dB以内
雑音指数：UHF:3dB以下、CS・BS-IF:6dB以下
入出力インピーダンス：75Ω
VSWR：(UHF)3.0以下、(CS・BS-IF)2.5以下
相互変調(IM3)：(UHF)-71dB以下、(CS・BS-IF)―
CIN：(UHF)―、(CS・BS-IF)-22dB
利得安定度：(UHF)±2.0dB以内、(CS・BS-IF)±3.0dB以内
ハム変調：-60dB以下
耐雷性：入出力端子・電源端子 JEC:±20kV(1.2/50μs)
入出力間通過電源：DC15V / 270mA
消費電力：2.7W/AC100V (50/60Hz)
使用温度範囲：-10〜+40℃
漏洩電界強度：(UHF)34dBμV/m以下、(CS・BS-IF)40.2BμV/m以下
外形寸法：(本体)124x82x29mm(ACコード含まず)、(ACコード長)1.5m
質量：0.26kg
