アマチュア無線用M型接栓アース端子

アマチュア無線のM型接栓に確実なアースをする場合に用いる部品です。

圧着工具をお持ちでない場合ははんだ付けによる接続をお勧めします。

【圧着端子詳細】●製造元:日本圧着端子製造(JST Mfg Co.,Ltd.) ●型名:R2-16 ●適合工具 手動：YHT-2210 / 空気圧式：YA-1、YA-2、YAT-1A、YAT-2A、YAD-1A、YAD-2A、YA-4、YAT-4A、YAD-4A / 油圧式：BCT-0514

●仕様 寸法：d2(Φmm)17.0 幅(mm)27 全長(mm)39.5 寸法T(mm)0.8 寸法d1(Φmm)2.3 / 材質：(端子)無酸素銅/電気すずメッキ / 電線抱合範囲：(撚線)(mm2)1.04-2.63 種類裸圧着端子 端子形状丸形(R形) 寸法F(mm)21.2 寸法D(Φmm)4.1 寸法E(mm)4.8 / 電線抱合範囲：AWG(#)16-14 / 電線抱合範囲：(単線)(mm)1.14-1.82

【絶縁キャップ詳細】●製造元:品川商工株式会社（SHINAGAWA SHOKO CO.,LTD.）●型名:TCVキャップ(TCV-21-BL) ●仕様 内容量：1袋(1個) /適合端子：2.0mm2用 / 最高使用温度：60 (℃) / 材質軟質：PVC / 絶縁耐力：5kV/mm以上 / RoHS指令10物質対応

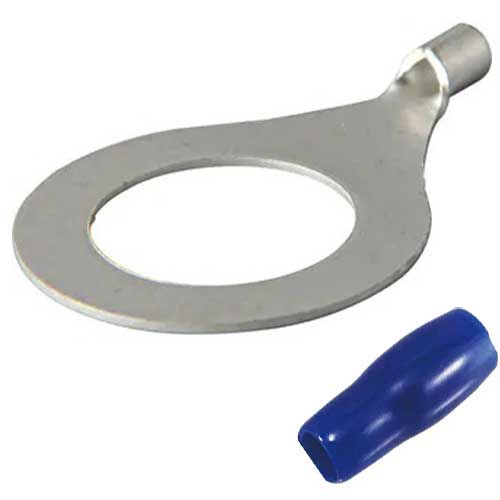

●製品内容 圧着端子 R2-16 ×1点 絶縁キャップ TCVキャップ TCV-21-BL ×1点 ●保証期間 お届け日より1ヶ月
