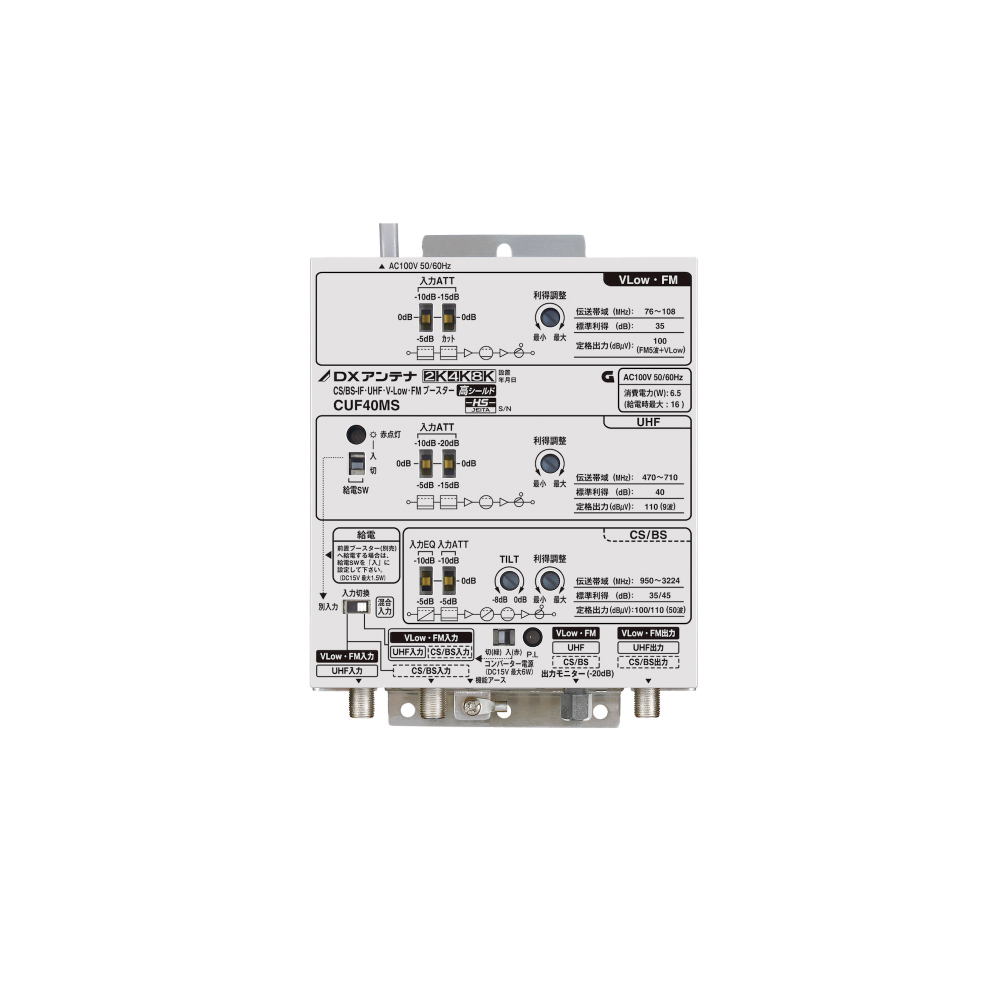

DX ブースター CUF40MS
75,870
DX ブースター CUF40MS
主な特徴
●4K8K衛星放送(3224MHz)対応の、CS/BS-IF、UHF、FM/V-Lowを増幅するブースターです。
●テレビ信号が弱い場合や、複数のテレビにテレビ信号を送る必要がある場合に電波を強くするために使用します。
●FM拡張帯域にも対応。
●Wi-Fiや携帯電話など電波の影響を受けにくく与えにくい、高シールド構造の製品です。
●増幅帯域：FM/V-Low 35dB、UHF 40dB、BS/CS 35/45dB。
●JEITA HSマーク認証済。
●屋内用。
主な特徴
●4K8K衛星放送(3224MHz)対応の、CS/BS-IF、UHF、FM/V-Lowを増幅するブースターです。
●テレビ信号が弱い場合や、複数のテレビにテレビ信号を送る必要がある場合に電波を強くするために使用します。
●FM拡張帯域にも対応。
●Wi-Fiや携帯電話など電波の影響を受けにくく与えにくい、高シールド構造の製品です。
●増幅帯域：FM/V-Low 35dB、UHF 40dB、BS/CS 35/45dB。
●JEITA HSマーク認証済。
●屋内用。
DX ブースター CUF40MS
主な特徴
●4K8K衛星放送(3224MHz)対応の、CS/BS-IF、UHF、FM/V-Lowを増幅するブースターです。
●テレビ信号が弱い場合や、複数のテレビにテレビ信号を送る必要がある場合に電波を強くするために使用します。
●FM拡張帯域にも対応。
●Wi-Fiや携帯電話など電波の影響を受けにくく与えにくい、高シールド構造の製品です。
●増幅帯域：FM/V-Low 35dB、UHF 40dB、BS/CS 35/45dB。
●JEITA HSマーク認証済。
●屋内用。
主な仕様
| 品名 | CS/BS-IF・UHF・V-Low・FMブースター(40dB形) | ||
|---|---|---|---|
| 型番 | CUF40MS | ||
| 使用帯域 | V-Low・FM | UHF | CS/BS-IF |
| 周波数帯域(MHz) | 76〜108 | 470〜710 | 950〜3224(950〜2150) |
| 標準入力レベル(dBμV) | 65※1 (90※2) | 70※1 (100※3) | 65※1 (75※4) |
| 標準利得(dB) | 35 | 40 | 35/40/45(950/2150/3224MHz値) |
| 定格出力レベル※5(dBμV) | 100(FM5波+V-Low) | 110(9波) | 100/105(950/2150MHz値 24波)、100/110(950/3224MHz値 50波) |
| 入力ATT(dB) | 0、−5/−10、−15/カット(加算式) | 0、−5/−10、−15/−20(加算式) | 0、−5/−10(スイッチ切換式) |
| 入力EQ(dB) | ― | ― | 0、−5/−10(スイッチ切換式)※6 |
| 利得調整※5(dB) | 0〜−10以上(連続可変) | 0〜−10以上(連続可変) | 0〜−10以上(連続可変) |
| TILT(dB) | ― | ― | 0〜−8以上(連続可変)※6 |
| 雑音指数※5(dB) | 5以下 | 4以下 | 10以下 |
| VSWR | 2.5以下 | ||
| 相互変調(IM3)※5(dB) | −72以下 | −71以下 | ― |
| CIN※5(dB) | ― | ― | −22以下 |
| 耐雷性(kV) | 入出力端子・電源端子 ±20(1.2/50μs) | ||
| 直流供給電源(V/mA) | ― | DC15/100 | DC15/400 |
| 電源/消費電力(V/W) | AC100(50/60Hz)/6.5 UHF給電時8、CS/BS給電時13.5、UHF・CS/BS給電時16 | ||
| 使用温度範囲(℃) | −10〜＋40 | ||
| 漏洩電界強度※7(dBμV/m) | 34以下 | 40.2以下 | |
| 寸法(高さ×幅×奥行mm) | 177×136×62.5 | ||
| 質量(kg) | 0.9 | ||
| 付属品 | 木ねじ×3、F-5接栓×3 | ||
| 備考 | 入力切換スイッチ、コンバーター電源スイッチ、UHF給電スイッチ、出力モニター端子付 | ||
※1 最低入力レベル V-Low/FM 44dBμV、UHF 44dBμV、CS/BS-IF 47dBμV
※2 入力ATTを［−25dB］にした時の最大入力レベル
※3 入力ATTを［−30dB］にした時の最大入力レベル
※4 入力ATTを［−10dB］にした時の最大入力レベル
※5 利得最大時
※6 3224MHz基準 950MHz値
※7 3mの距離において
