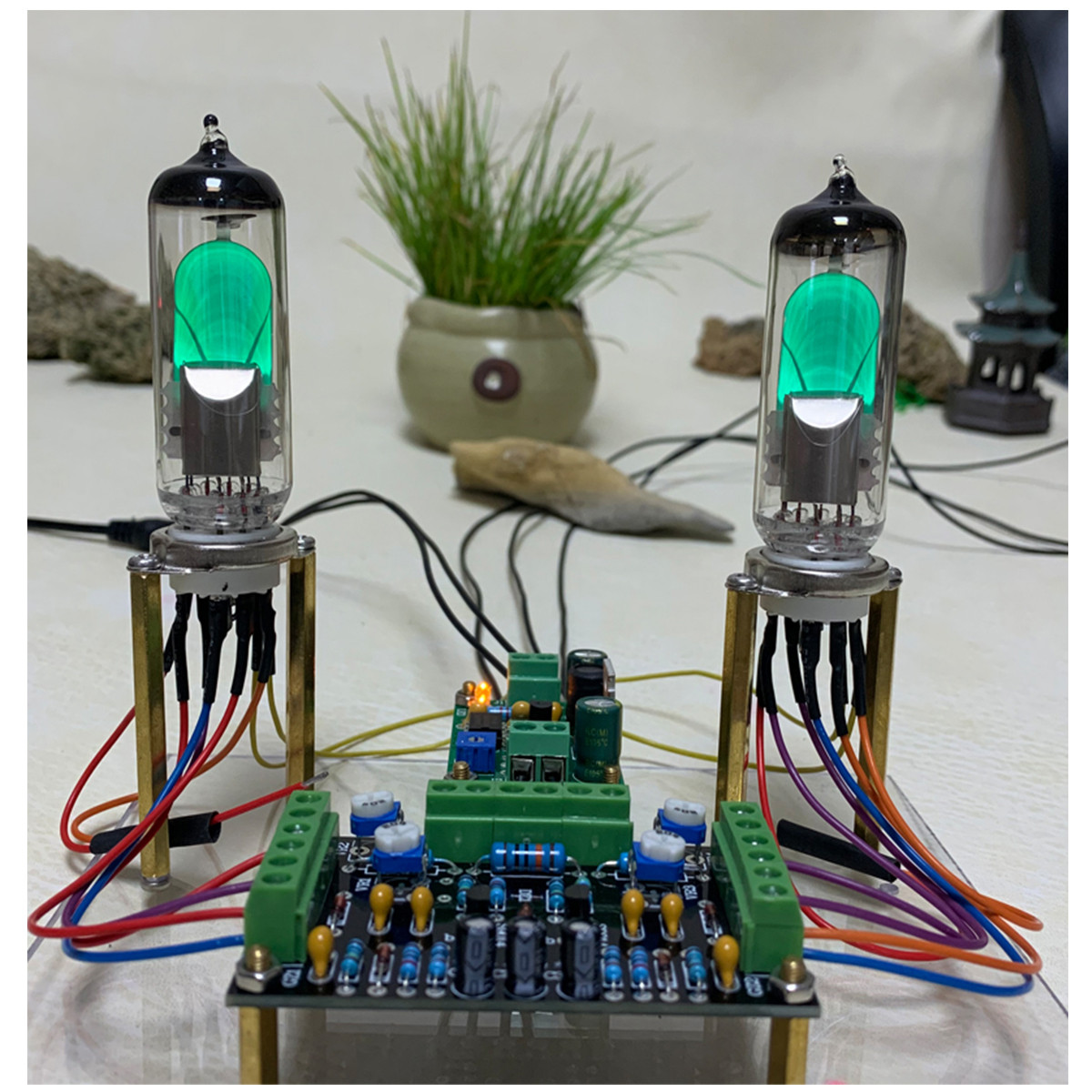

Magic Eye 6E1 / 6E2 真空管 VUメーター ドライバーボード ステレオ オーディオ サウンドレベルインジケーター Audio Sound Level Indicator

6E1バージョン
1.電源
DC 250V / 100maで給電されます。
6E1管のフィラメント電圧は6.3V、フィラメント電流は300mAです。
2つのフィラメントは、6.3Vで並列に、または12Vで直列に電力が供給されます。
2.ソケット接続：
ソケットは、異なる色の延長ケーブルで溶接されており、リードの色に応じて、ドライバボード上の対応する番号の付いた端子台に接続されています。
左端子と右端子のシリアル番号と説明：
1.グリッド（6E1真空管信号注入ピン）、ソケットの最初のピンを接続します。
2.接地、真空管内のカソードはソケットの3番目のピンに接続します。
7.コントロールポールを接続して、真空管の蛍光線の幅を制御し、真空管シートの7番目のピンを接続します。
9.陽極、6E1真空管電源ピン、真空管ソケットの9番目のピンを接続します。
ソケットのピン4および5はフィラメント電源ピン（6.3V給電）
ご注意：ソケットのピン4と5はフィラメント給電ピンで、2つのフィラメントは6.3Vで並列に、または12Vで直列に給電されます。
3.チューブホルダー：
標準9ピンセラミックソケット、取り付け穴の距離は28mm、パネルの開口部は18mmです。また、デフォルトの6E1n真空管は、EM81真空管に置き換えることができます。

6E2バージョン
1.電源
DC 250V / 100maで給電されます
6E1管のフィラメント電圧は6.3V、フィラメント電流は300mAです。
2つのフィラメントは、6.3Vで並列に、または12Vで直列に電力が供給されます。
2.蛍光の高さ
2つの真空管のパラメーターは、6E2チューブの個体差のために一貫性がないため、2つの真空管の蛍光の高さは少し異なる場合があります。したがって、2つのトリミング抵抗VR2とVR4が駆動ボードに設定され、左右のチューブの蛍光高さを調整して、2つのチューブの非常に一貫した蛍光を実現します。
3.ソケット接続
ソケットピンの延長ははんだ付け済みで、リード線の色に応じてドライバーボードの対応する端子番号に接続されています。
左右の端子台のシリアル番号と説明：
1.ゲート（6E2真空管信号注入ピン）をソケットの1番目のピンに接続します。
3.陰極、パイプの接地脚を接続し、ソケットの3番目の脚を接続します。
7.管の蛍光高さを制御するために制御グリッドに接続します。（ソケットの7番目のベース）
8.陽極、6E2真空管電源フィート、真空管の8番目のフィートを接続します。
ご注意：ソケットのピン4と5はフィラメント給電ピンで、2つのフィラメントは6.3Vで並列に、または12Vで直列に給電されます。

DIYキットの溶接抵抗の100Kの位置は120Kでなければなりません。

4.チューブホルダー：
標準9ピンセラミックソケット、取り付け穴の距離は28mm、パネルの開口部は18mmです。
