管内カメラ(Φ14mm) 30mタイプ 【モニタ10.1インチ】
3R-FXS10-30M14

■20mタイプは こちら
■40mタイプは こちら

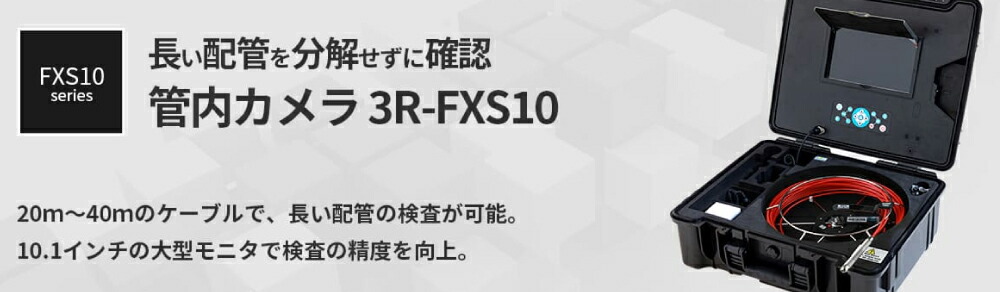

最長40mのロングケーブルで水道管や排水管を検査 配管は設置後の移動が困難なため、定期的なメンテナンスが不可欠です。水道管や排水管のように水を通すだけでなく、工場では食品や薬品、さらには電気配線など、様々な用途に使用されています。これらの環境では汚れがたまりやすく、適切なメンテナンスを行うことで、配管の寿命を延ばし、トラブルを防ぐことができます。

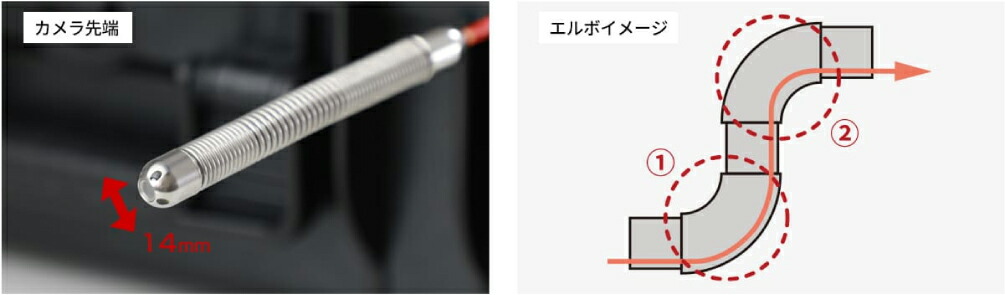

先端カメラ外径14mmでФ40mm〜Ф100mmの管径に最適 この検査カメラはカメラ外径が14mm／焦点距離が約6〜10cm。Ф40mm〜Ф100mmの狭くて長い配管でもお使いいただけます。また、内径33mmの配管で90度のエルボ（曲がり角）を2回通過することができます。

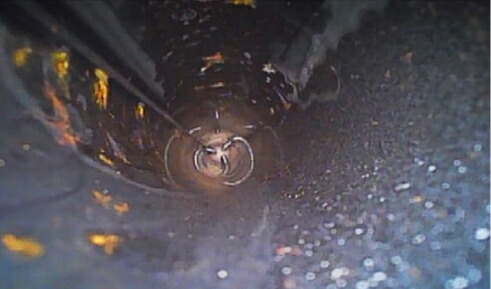

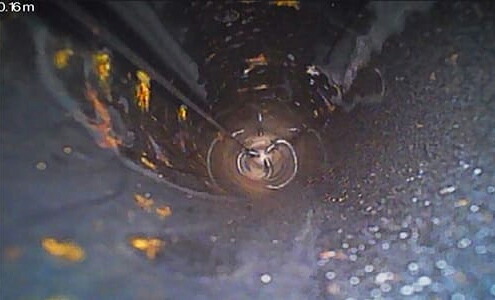

真っ暗闇の配管内部がはっきり見える明るさ この検査カメラには、白色LEDが４個ついているので配管内部を明るく照らすことができます。 配管内の様子がよく見えるので、小さな配管の亀裂やひび割れも見逃しません。

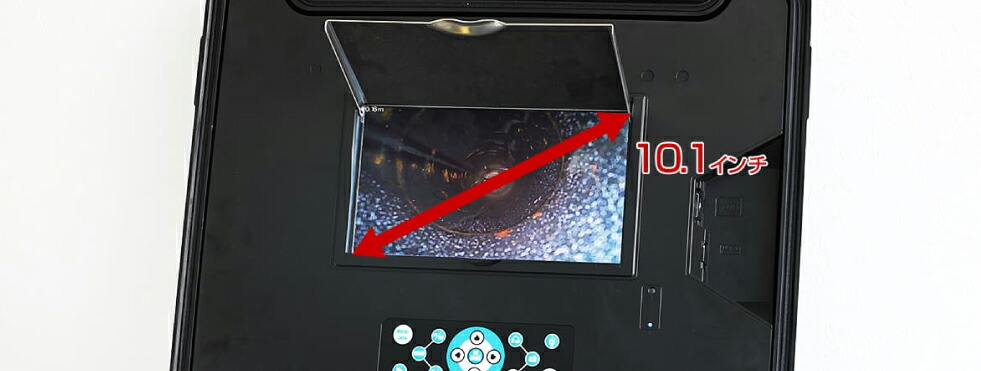

作業中も画面が確認しやすい10.1インチの大型モニタ この管内検査カメラは10.1インチの大型モニタを搭載。従来品と比較して約2.15倍の画面サイズを実現しました。 特に、管内カメラのように床に置いて使用する機器では、モニタの大きさが観察性に大きく影響します。本製品の大きなモニタは、遠方からでも細部までくっきりと視認でき、より正確な検査をサポートします。

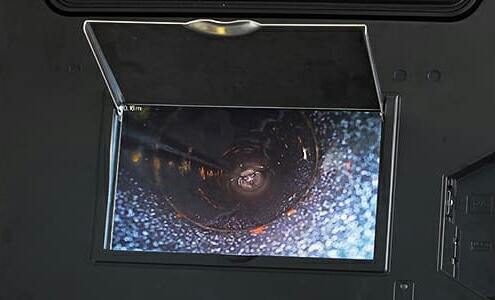

モニタ画素数、約61万画素 この管内カメラのモニタの画素数は、約61万画素です。従来の38万画素と比較して、より細部まで鮮明な画像になりました。

約200万画素の高画質デジタルデータとして保存 検査では、その場で確認するだけでなく、後から結果を報告したり共有したりすることが重要です。 検査時の写真や動画は、記憶を鮮明にするだけでなく、報告をより詳細かつ正確に行うのに役立ちます。特に定期的なメンテナンスでは、過去の画像との比較により、配管の状態変化を把握しやすくなります。

モニタから離れて操作できるリモコン付き この管内カメラは離れた位置からでも操作できるリモコン付き。操作パネルでの操作が困難な場合でも、手元のリモコンでらくらく操作。効率的に作業を進めることができます。

家庭用コンセントで充電しながら作業も可能 車から充電できるカーチャージャー付き 一般的な家庭用コンセントで充電でき、さらに充電中でも使用可能です。これにより、作業中にバッテリーが切れても、充電しながら作業を継続できます。 屋外での作業中、バッテリーが切れても安心です。付属のカーチャージャーを使用すれば、車両から直接充電できます。一般的な国産車の12Vシガーソケットに対応しており、車両のバッテリーから直接充電できます。

繰り返し使用できる充電式 屋外や広い工場内にある配管の検査をする際、近くに電源を確保することが難しいこともあります。 また、電源ケーブルがあると検査できる場所が制限されてしまうこともあります。 そこでこの管内カメラは充電式電源を使用。 1回約8時間の充電で見るだけなら約7時間連続で使うことができます。また、電池式と比べて繰り返し充電して使えるため経済的です。

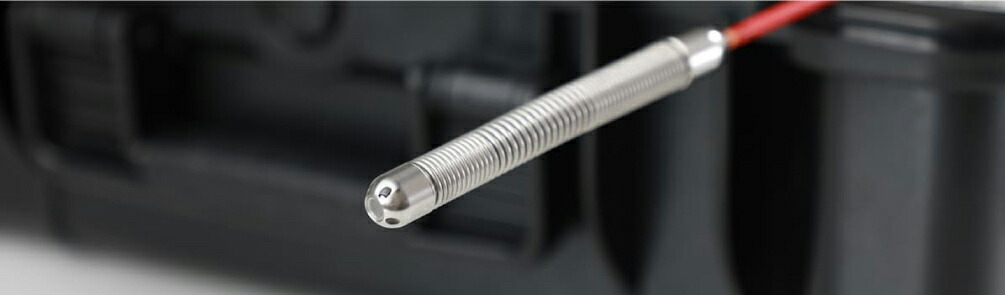

曲がっている配管内にも進入できる丈夫なレンズ素材 配管内は直線だけでなく、曲がり角や詰まりなど様々な形状や障害物が存在します。従来のカメラでは、これらの環境下でレンズが傷つくことがありました。この管内カメラは、傷つきにくい「サファイアガラス」という丈夫なレンズを使用しているため、レンズが壊れる心配を軽減できます。

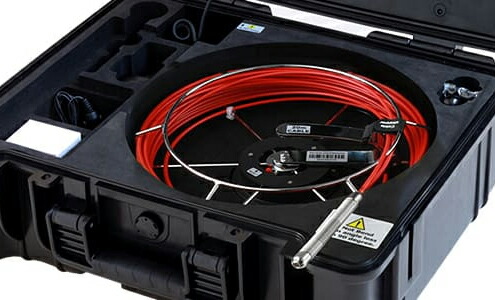

長い配管内に進入できる張りのあるケーブル 従来のケーブルは、柔らかすぎて配管内での操作性が低いという課題がありました。このケーブルは、適度な硬度を持たせることで、まっすぐな配管はもちろん、曲がり角や詰まりやすい箇所でもスムーズに挿入できます。

外部の衝撃から守り持ち運びしやすいケース 必要な道具を全て収納できるケース付きで、持ち運びが簡単です。さらに、耐久性の高い強化樹脂製のケースを採用しており、安心して現場へ持ち運べます。

主な導入先 ■製鉄業　管内の状態や異物の検査 ■水道局　下水道配管のサビ・腐食・ヒビの確認 ■電気通信　 暗渠内の既設配管確 ■鉄工業 　角パイプ柱の内部検査

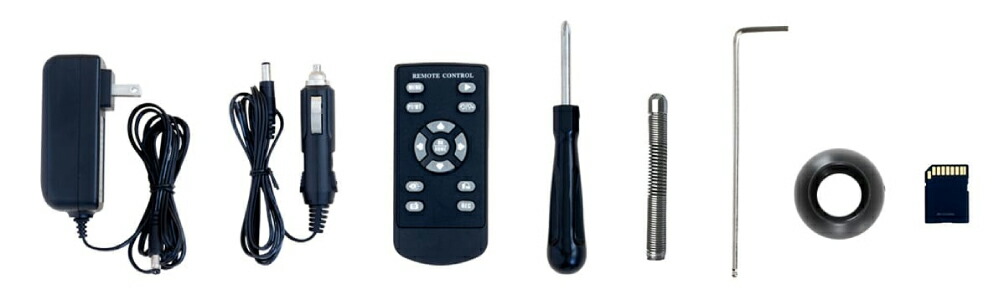

付属品一覧

■商品内容

・3r-fxs10本体(ツールボックス)
・カメラヘッド
・カーチャージャー
・ACアダプタ
・プラスドライバー
・カメラガイド(28mm)、六角レンチ
・ケーブル・ケーブルホイール
・リモコン
・SDHCカード
・取扱説明書兼保証書

■モニタコンソール/バッテリ仕様

製品名	Φ14mm管内カメラ
型番 / JANコード	3R-FXS10-30M14 / 4589557955286
モニタサイズ	10.1インチ
モニタ解像度	1024×600
記憶媒体	SDカード(最大64GBまで、Class10以上)
静止画像保存形式/サイズ	JPEG、1920×1080
動画保存形式/サイズ	MP4 (24fps)、1920×1080
入力電圧/電流	12V/0.6A
バッテリ	7.2V 6400mAh　リチウムイオン電池
動作時間(約)	7時間
リモコン用電池	CR2032
動作温度	−10℃〜50℃
保管温度	−20℃〜60℃
重量(約)	10〜12kg　※ケーブル長により異なります
ケースサイズ(約)	517×434×200mm(L×W×H)
ケース材質	ABS
メーカー保証	1年間

■カメラヘッド/ケーブルホイール仕様

撮像素子	1/4 CMOS
カメラ有効画素数	648×488
カメラサイズ	外径：Φ14mm、長さ：125mm
視野角	68°
被写界深度(約)	20mm〜
光源	白色LED 4灯 調光：4段階
ケーブル長	30m
防水防塵	水深10mまで ※カメラヘッドケーブルホイールが隙間なく密着している状態で
材質	先端ガラス部：サファイアガラス カメラハウジング：ステンレス
エルボ回数	適正内径Ф40mm〜Ф100mm 内径Ф33mmで90°のエルボを2回通過可能
メーカー保証	1年間
