ドアクローザー ニュースター S-7001 アンバー シルバー ブラック スタンダード型 ストップ付 左右兼用

7000series

S-7001 スタンダード型/ストップ付 カラーバリエーション
シルバー （N-01）	ホワイト （N-22）	アイボリホワイト （N-04）	ゴールド （N-48）	ブラック （N-31）	クリアグレー （N-62）	バーントアンバー （N-52）

※色をクリックしてもページが移動しない場合は、お取寄品になりますので、別途お問い合わせください。
※印刷のため、実物と色、艶が若干異なることがありますのでご了承下さい。


特徴

●左右兼用タイプ。本体を上下転倒し、閉扉速度調整バルブを吊元側に向けて使用して下さい。
●ストップ角度を70°〜120°の任意の角度に設定可能です。

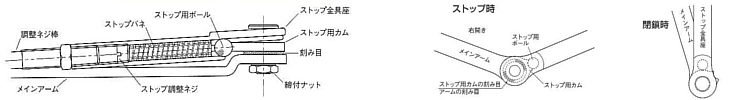

ストップ角度の設定：スタンダード型

ストップ用ボールがストップ用カムにはまった状態で、ストップさせたい位置までドアを開き、締付ナットを締付けます。ブラケット、またはメインアームとストップ用カムの刻み目を確実に噛み合せて下さい。戻り代がありますので設定した角度から若干戻ります。
※出荷時、ストップ用ボールとストップ用カムははまった状態で、ブラケット、またはメインアームは回転する程度に設定してあります。ブラケット、またはメインアームとストップ金具座の連結部分は絶対に分離しないで下さい。





ストップ力の調整

ストップ保持力は最大に設定してあります。弱くしたい場合は、ナットを緩め、ストップ金具座から調整ネジ棒を外し、中にあるストップ調整ネジを左へ少しずつ回して調整して下さい。



●シャープなデザインでコンパクト設計。取付ネジが露出しないので外観がスッキリします。
●豊富な製品で様々なドア、枠形状に対応。
●#7001〜7003は取付板が共通。
●閉扉速度調整は3バルブ方式。ドアを確実に閉鎖するラッチング機能付（エアタイト枠やラッチが固い場合に有効）。

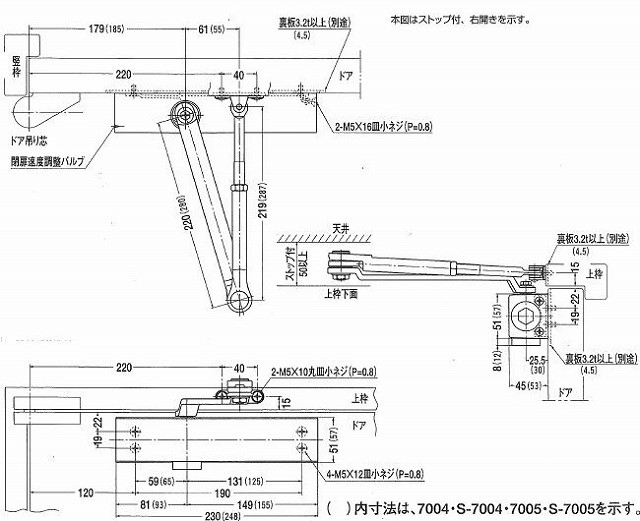

納り図



7000series 品番				適用ドア寸法 DW×DHmm	ドア重量 kg以下
スタンダード型		パラレル型
ストップなし	ストップ付	ストップなし	ストップ付
7001	S-7001	P-7001	PS-7001	800×1800	30
7002	S-7002	P-7002	PS-7002	900×2100	45
7003	S-7003	P-7003	PS-7003	950×2100	65
7004	S-7004	P-7004	PS-7004	1050×2400	85
7005	S-7005	P-7005	PS-7005	1200×2400	120
7006	S-7006	P-7006	PS-7006	1800×2700	180
7007	S-7007	P-7007	PS-7007	2000×3000	250
