耐震ラッチ 地震対策 飛び出し防止 スガツネ レバーラッチ LL-66 ランプ

408

販売サイトへ移動
ランプ LL-66 レバーラッチ。
かぶせ仕様で、キャビネット地板の下側に伸びがある扉に使用します。
つまみ、ハンドルは不要です。
パッキン付き扉にも取り付けできます。
地震などの揺れでも扉が開きにくい構造です。
取付位置を調整できます(本体：上下±1.5mm、受座：前後±1.5mm)。

ランプ LL-66 レバーラッチ

  • かぶせ仕様で、キャビネット地板の下側に伸びがある扉に使用します。
  • つまみ、ハンドルは不要です。
  • パッキン付き扉にも取り付けできます。
  • 地震などの揺れでも扉が開きにくい構造です。
  • 取付位置を調整できます(本体：上下±1.5mm、受座：前後±1.5mm)。


【注意】

  • 長時間の仕様などで扉が反ったり、垂れ下がったりすると、正常に作動しなくなることがあります。 その場合、扉の建て付けを調整するか、本品の取付位置を調節してください。
  • 本体と受座の指定の掛り代6.5mmは必ず確保してください。
  • 予想を超える衝撃が加わると扉が開放してしまう場合がありますので、重量物などの収納はお避けください。


【付属品】

  • 十字穴付トラスタッピンねじ4×12

LL-66-BR(ブラウン)

LL-66-BR(ブラウン)

LL-66-WT(ホワイト)

LL-66-WT(ホワイト)

品番色保持力N保持力kgf質量g
LL-66BRブラウン1962025
LL-66WTホワイト

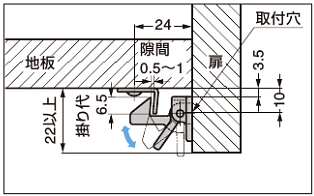

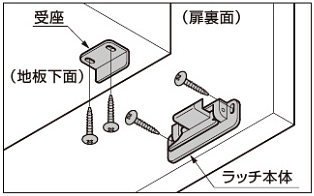

【取付図】

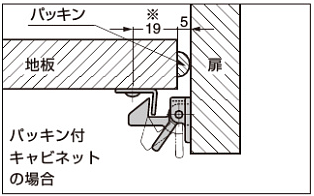

図は地板と扉の隙間が5mmの場合です。※印付寸法は23-(地板と扉の隙間寸法)です。

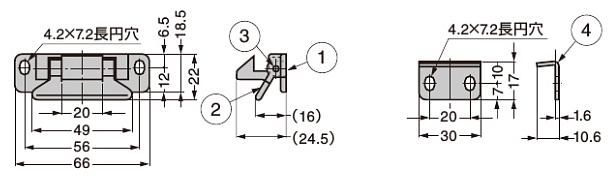

No.部品名材料色
(1)本体ポリアミドホワイト、ブラウン
(2)レバー
(3)軸鋼有色クロメート処理
(4)受座ニッケルめっき
