EVIDENCE AUDIO ストレートジャック Monorail SIS ソルダーレスパッチケーブル用

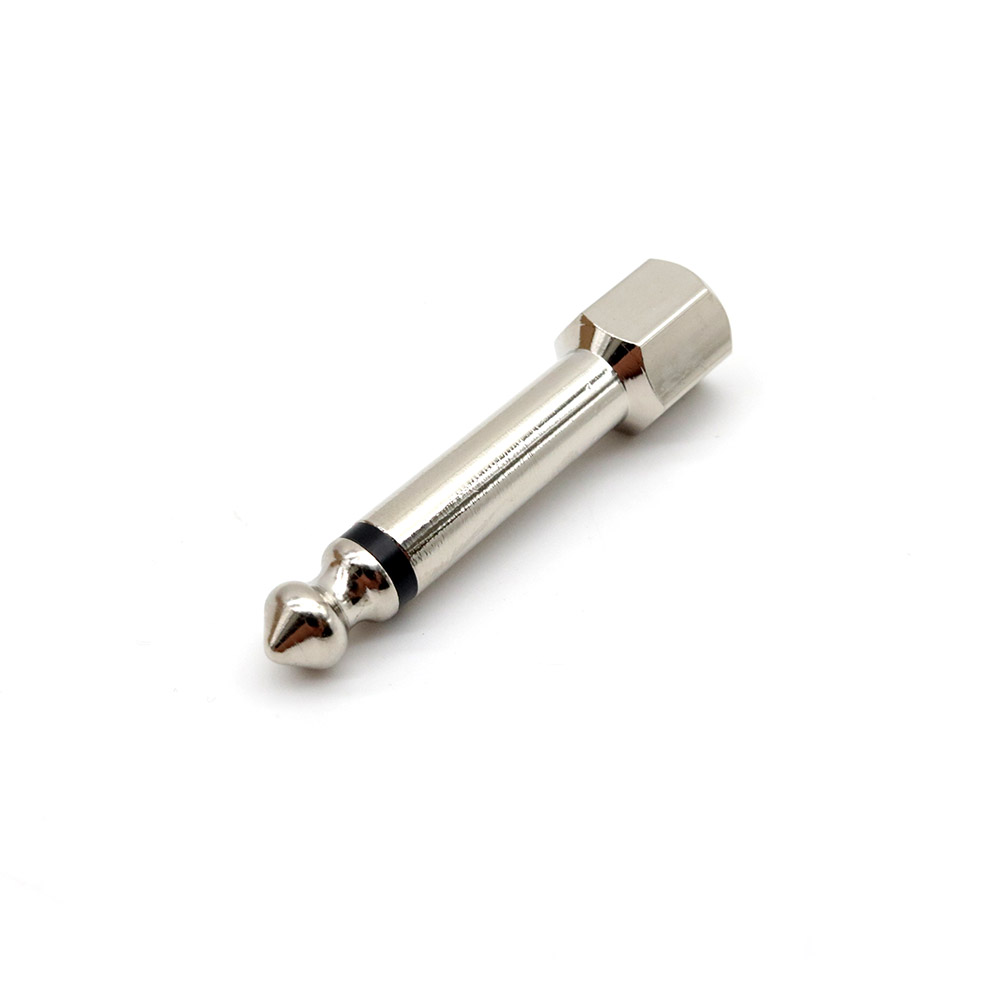

高音質な Evicence Audioの Monorailパッチケーブル作成用のジャック
専用のMonorailケーブルを用い、高品質なパッチケーブルを構築する為の専用ジャックです。音質に定評のある Evidence Audio 製となり、Monorailを用いる事で線径も3.9mmと細身の為、すっきりとしたエフェクターボード レイアウトを構築する事ができます。
ハンダもネジも使わず、差し込んでネジるだけでエフェクターボードに自在のアレンジが可能です。芯線にソリッドコア線を用いた直径約3.9mmのMonorailパッチケーブルと、ハンダやネジを使わずにMonorailパッチケーブルが装着できる画期的なプラグSIS〓プラグ。
SIS〓プラグとMonorailケーブルの組合せにより、ペダルボードにおける適切な長さと、曲げた状態を維持できる取り回しを実現。高音質なプロ仕様のペダルボードを簡単に組上げることが可能になりました。
高音質な Evicence Audioの Monorailパッチケーブル作成用のジャック
専用のMonorailケーブルを用い、高品質なパッチケーブルを構築する為の専用ジャックです。音質に定評のある Evidence Audio 製となり、Monorailを用いる事で線径も3.9mmと細身の為、すっきりとしたエフェクターボード レイアウトを構築する事ができます。
ハンダもネジも使わず、差し込んでネジるだけでエフェクターボードに自在のアレンジが可能です。芯線にソリッドコア線を用いた直径約3.9mmのMonorailパッチケーブルと、ハンダやネジを使わずにMonorailパッチケーブルが装着できる画期的なプラグSIS〓プラグ。
SIS〓プラグとMonorailケーブルの組合せにより、ペダルボードにおける適切な長さと、曲げた状態を維持できる取り回しを実現。高音質なプロ仕様のペダルボードを簡単に組上げることが可能になりました。
SIS プラグ構造とおもな特長
ねじ込み式のコンタクト
コンタクトにはねじ込み式を採用し、他社のより線と信号端子をコンタクトさせるネジ止めタイプより、圧倒的な強度と信頼性を実現しました。ケーブルを曲げた状態を保持できる為、ペダルボードが美しく仕上げられます。
L型プラグの場合
(1) ケーブルの処理
Monorailケーブルを写真のように剥きます。シールド網線は束にして後方へ折り返します。図で示された長さを正確に守って下さい。
(2) ケーブルをプラグに差し込む
芯線がプラグ奥のネジ穴に入るように差し込んで、プラグ側を押し込みながら時計回りに２〜３回まわすと、芯線にネジ溝がつき、プラグに固定されます。
(3) キャップの取り付け
ケーブルをL字に曲げて、キャップを取付けます。キャップ側を回して締めるのではなく、プラグを回して締めてください。これで完成です。 10kg程度の荷重をかけても抜けることはありません。
S型プラグの場合
(1) ケーブルの処理
S型プラグの場合は、少し長めにケーブルを剥きます。シールド網線は束にしておきます。図で示された長さを正確に守って下さい。
(2) ケーブルをプラグに差し込む
シールド網線を根元に巻きつけ、芯線がプラグ奥のネジ穴に入るように差し込みます。
(3) ねじ込んで固定する
プラグ側を押し込みながら時計回りに２〜３回まわすと、芯線にネジ溝がつき、プラグに固定されます。
