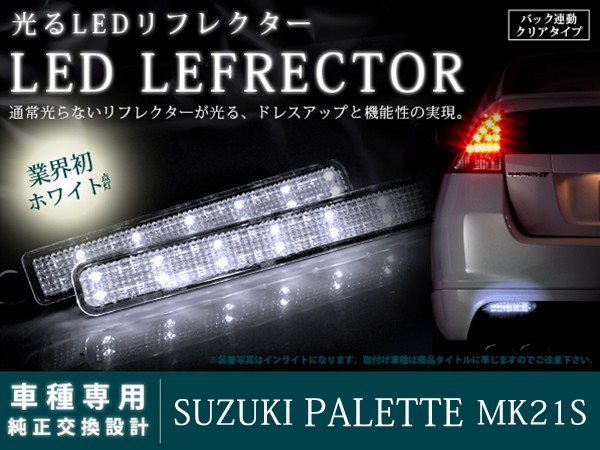

MK21S パレット SW 48LEDリフレクター クリア バック連動

■配線方法■
◇クリアタイプ（バック連動機能あり）
　黒→アース
　緑→スモール（30％光力）
　赤→ブレーキ（100％光力）
　白→バック

◇レッドタイプ（バック連動機能なし）
　黒→アース
　白→スモール（30％光力）
　赤→ブレーキ（100光力）

・仕入時によって配線の色が異なる場合がございます。

※ポジション時（スモール灯時）が点かない場合は、電流の逆流の可能性がございますので、
市販の整流ダイオードをブレーキ配線に繋げて頂ければ解決致します。


【メーカー】スズキ
【車名】パレットSW
【年式】H20.1〜
【型式】MK21S
【備考】全グレードに取付可能


【LED発数】合計48発
【レンズカラー】クリア
【発光色】レッド＆ホワイト
【発光パターン】ブレーキ連動＆バック連動
