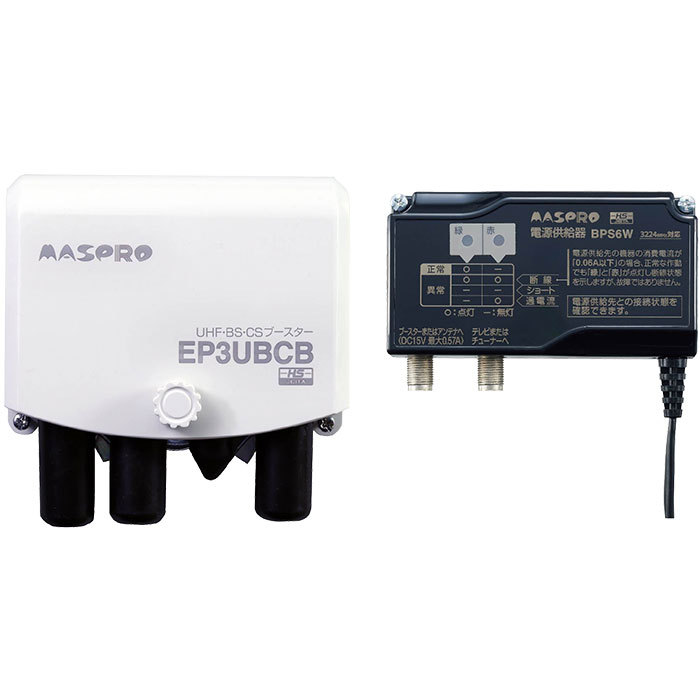

UHF・BS・CSブースター 4K・8K対応 EP3UBCB マスプロ UBCBW45SS相当品

【仕様】
電源部
●伝送周波数帯域:10〜3224MHz
●入力電圧:AC100V　50・60Hz
●消費電力:4.2W／8.9VA(BS・110°CSアンテナ4W給電時:9.1W／17.2VA,UHF給電0.1A、BS・110°CSアンテナ4W給電時:10W／19.5VA)
●出力電圧(電流):DC15V(最大0.57A)
●入・出力インピーダンス:75Ω(F型端子)
●挿入損失:2dB以下
●VSWR:2以下
●使用温度範囲:-10〜+40℃
●外観寸法:56(H)×105(W)×34(D)mm
●質量(寸法):約175ｇ

増幅部
●伝送周波数帯域:470〜710MHz(UHFch.13〜52),1032〜3224MHz(BS・CS)
●利得:41dB(38〜44dB),27dB(24〜30dB)／1032MHz,35dB(32〜38dB)／3224MHz
●入力レベル調整0、-10dB,0、-10dB、-8dBチルト
●利得調整範囲:0〜-10dB以上(連続可変)
●雑音指数:3dB以下,8dB以下
●実用入力レベル:43〜59dBμV(69dBμV※),48〜63dBμV(73dBμV※)※入力レベル調整スイッチを「-10dB」にしたときの、最大の実用入力レベルです。
●定格出力レベル:103dBμV(9波),93dBμV／1032MHz(50波),101dBμV／3224MHz(50波)
●相互変調(IM2):-,-31dB以下
●相互変調(IM3):-68dB以下,-61dB以下
