超小型 高分解 25 x 45 ミリNal（TI）シンチ 2ケーブル仕様 ガンマシンチレーター

フォトニス社XP3112に純正の2ケーブル
ソケットベースを使用して
ロシア軍用Nalを組み合わせました。
Nal (TI)は容量のある25ミリｘ45ミリの長いものです。
それでも手のひらサイズながら高分解能です。

ハイゲインPMTと長さのあるNalクリスタルを使っています。
純正ソケットベースは信号側がSMAコネクターですが
BNC変換コネクターをお付けいたします。
リード線がHVで極性は線にラベルを貼っておきます。
電圧は1300V〜1800V位でテストしてみてください。
球露屋は１500Vで十分な分解能が有ることを
確認しております。
画像のヒストグラムは1700V時のCS137 0.1uciです。
超小型ながら素晴らしい分解能を発揮しております。
シングルBNC仕様ではありませんのでご注意ください。
2ケーブル、信号とHV電圧は別系統です。
ご注意願います、信号ケーブルに
HVは絶対に注入しないでください。
球露屋のベンチテストは2台のGSを
使いテストを行っており球露屋独自のやり方です。

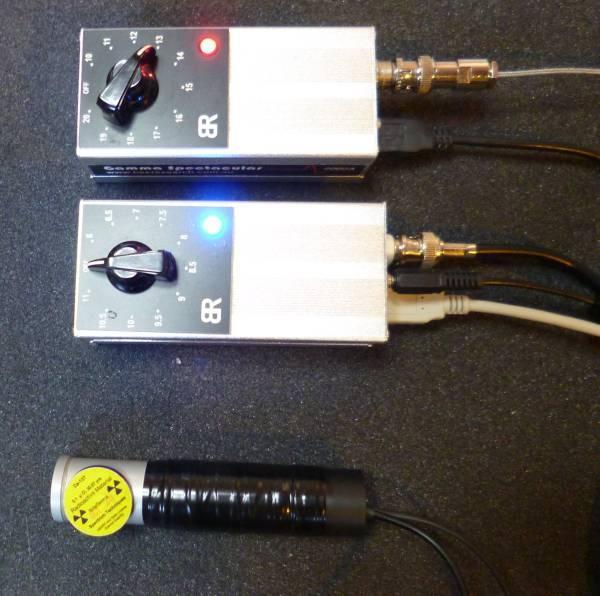

画像の物が本品実物です.
ヒスト画像も本品の物です。
テスト機材は含まれません。
