60MHz 266MSa/s シグナルジェネレーター JUNTEK JDS2800
17,900
2.4インチTFTカラー液晶ディスプレイ
CH1とCH2のパラメータを同時に表示し、カスタム波形のパターンを再現
60MHz、266MSa / sサンプリングレート、14ビット垂直解像度
完全に独立したデュアルチャンネル出力
同期動作と調整可能な位相差
歪みのない最大25MHzの2乗周波数範囲
メモリー深度2048 x 14ビット、60グループの任意の波の記憶機能
信号周波数、サイクル、正/負のパルス幅とデューティサイクル、1Hz?100MHzの周波数範囲を測定可能
ストレージ機能：ユーザーが設定した100グループのパラメーターを保存し、いつでも抽出可能
カウンター機能：DCおよびAC結合モード
任意波形編集機能：PC上で任意の波形を編集し、ダウンロードして機器から出力可能
CH1とCH2のパラメータを同時に表示し、カスタム波形のパターンを再現
60MHz、266MSa / sサンプリングレート、14ビット垂直解像度
完全に独立したデュアルチャンネル出力
同期動作と調整可能な位相差
歪みのない最大25MHzの2乗周波数範囲
メモリー深度2048 x 14ビット、60グループの任意の波の記憶機能
信号周波数、サイクル、正/負のパルス幅とデューティサイクル、1Hz?100MHzの周波数範囲を測定可能
ストレージ機能：ユーザーが設定した100グループのパラメーターを保存し、いつでも抽出可能
カウンター機能：DCおよびAC結合モード
任意波形編集機能：PC上で任意の波形を編集し、ダウンロードして機器から出力可能
正弦波周波数範囲：0Hz?60MHz
方形波の範囲：0Hz?25MHz
三角波の範囲：0Hz?25MHz
パルス波の範囲：0Hz?6MHz
任意の波動範囲：0Hz?6MHz
TTLデジタル信号波：0Hz?6MHz
方形波立上り時間：≦10nS
パルス幅調整範囲：25nS?4000S
最小周波数分解能：0.01μHz（0.00000001Hz）
周波数精度：±20ppm
周波数安定度：±1ppm / 3時間
波形パラメータ

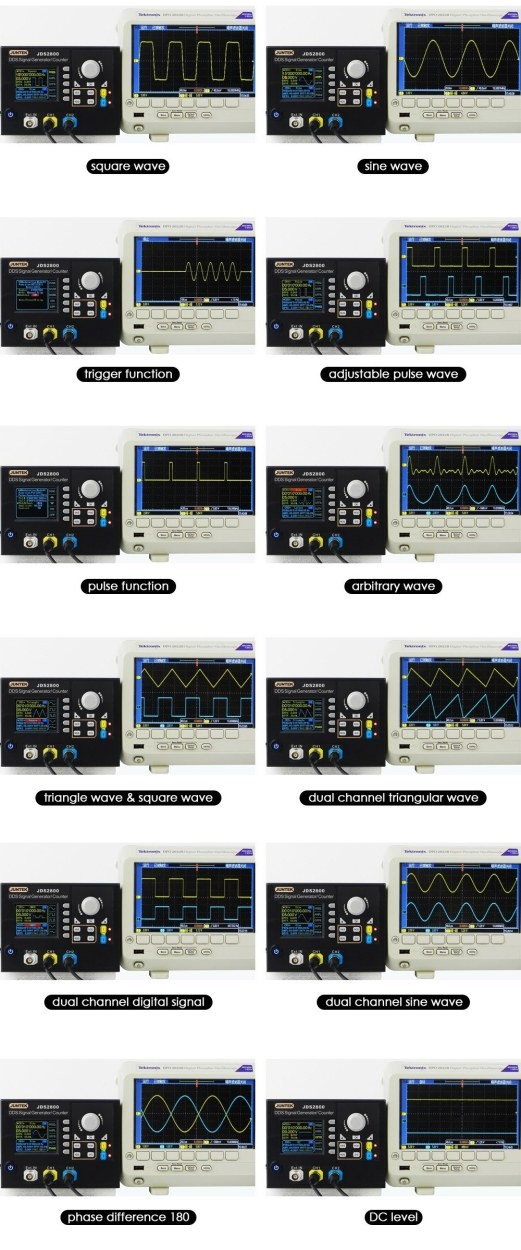

波形タイプ：サイン/トライアングル/スクエア/パルス（デューティサイクル調整可能、パルス幅およびサイクル時間調整可能）/パーシャルサイン/ CMOS / DCレベル/ハーフウェーブ/全波/ポジサダー/ネガラダー/ノイズ/ 指数立上り/指数立下り/トーン/シンクパルス/ローレンツパルス、60種類のユーザ定義波形があります。
波形長さ：2048ポイント
波形サンプリングレート：266MSa/s
波形垂直解像度：14ビット
正弦波：
高調波抑制：≧45dBc（＜1MHz、≧40dBc（1MHz?20MHz）
全高調波歪み：＜0.8％（20Hz?20KHz、0dBm）
方形波とパルス波：
オーバーシュート（正方形）≦5％
デューティサイクル範囲（パルス）0.1％?99.9％
のこぎり波：
直線性≧98％（0.01Hz?10kHz）
出力パラメター
振幅範囲：周波数＞30MHz、2mVpp?5Vpp
振幅分解能：1mV
振幅安定度：±0.5％/ 5時間
振幅平坦度：±5％（＜10MHz）、±10％（＞10MHz）
波形出力
出力インピーダンス：50Ω±10％（標準）
保護：すべての信号出力ternianlsは負荷短絡状態で60秒以内に動作できます。
DCオフセット
オフセット範囲：0＜出力振幅≦0.44V、-0.25V?0.25V
オフセット分解能：0.01V
位相パラメーター
位相範囲：0?359.9°
位相分解能：0.1°
TTL / COMS出力
低レベル：＜0.3V
高レベル：1V?10V
レベル上昇/下降時間：≦20ns
外部測定
周波数メーター：
周波数範囲：1Hz?100MHz
精度：0.01秒?10秒の間に連続的に調整されるゲート時間
カウンター：
カウント範囲：0?4294967295
カップリングモード：2種類のカップリングモード：DCとAC
カウントモード：手動操作
入力信号電圧範囲：2Vpp?20Vpp
パルス幅測定：0.01ns分解能、最大20秒。測定時間
周期測定：0.01ns分解能、最大20秒。測定時間
スイープ機能
スイープチャネル：CH1またはCH2
スイープタイプ：リニアスイープ、ログスイープ
スイープ時間：0.1秒?999.9秒
設定範囲：開始点と停止点の間で任意に設定
スイープ方向：前方、後方および往復
ディスプレイ：2.4 インチTFTカラー液晶ディスプレイ
ストレージとローディング：100グループ、00?99（ブート時にデフォルトで00のデータが抽出されます）
任意波：1?60、合計60グループ（起動時にデフォルトの15グループ）
インタフェース
インタフェースタイプ：USBシリアルインタフェース
拡張インタフェース：TTLレベル・モードのシリアルインタフェース、二次開発に便利
通信速度：標準115200bpsを採用
通信プロトコル：コマンドラインを使用、アグリーメントパブリックプロトコル
入力：100?240V 50/60Hz
出力：5.0V?2.0A
温度：0℃?40℃
湿度：＜80%
サイズ：15.1 x 11.3 x 3.5cm
重量：273g
内容物
本体
USBケーブル
電源アダプター
BNCクリップケーブル
デュアルBNCストレートライン
説明書（英語）
