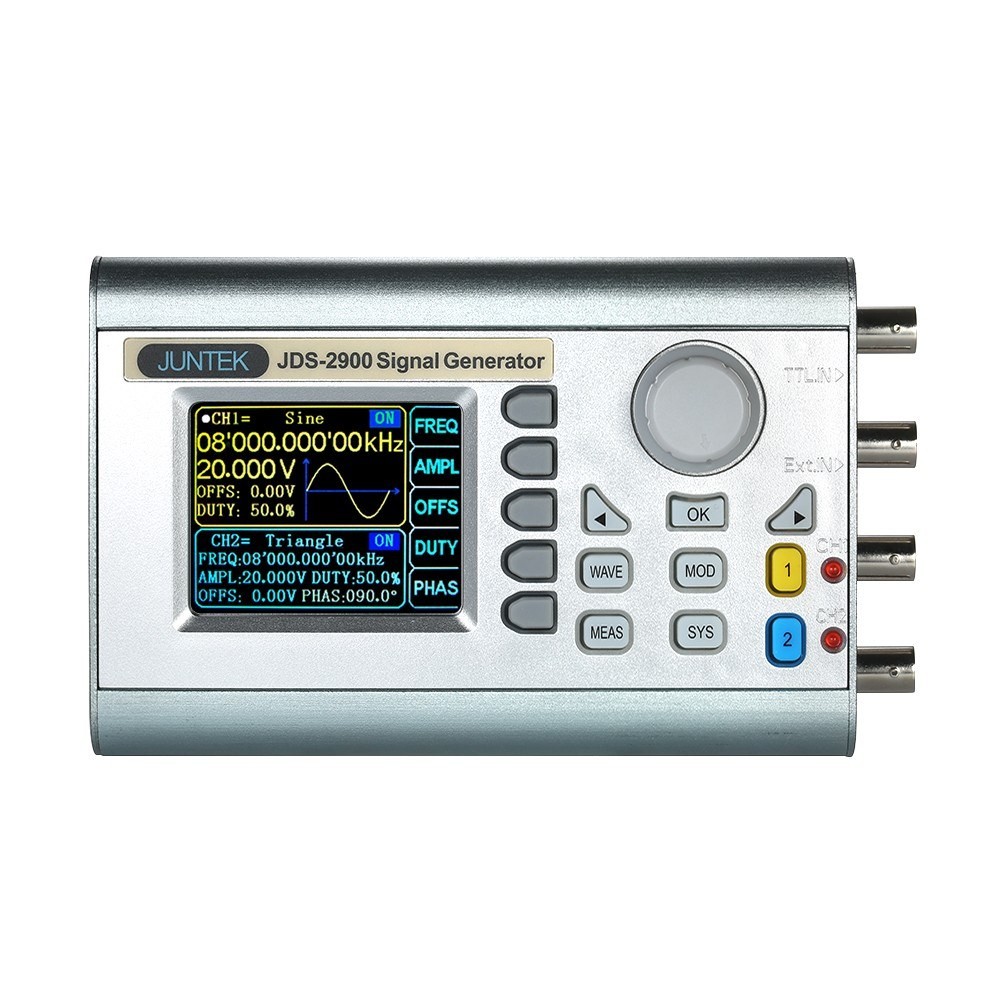

高精度 デジタルデュアルチャネルシグナルジェネレーター 波形、パルスジェネレーター 0.01uHz-15MHz 266MSa/s
14,900
DDS直接デジタル合成技術を使用して、正確で安定した低歪み出力信号を生成
カスタム波形のパターンを再現する能力を内蔵
320 x 240 2.4インチTFTカラー液晶ディスプレイを採用
同時にCH1とCH2のパラメータを表示
266MSa / sのサンプリングレート、14ビット垂直解像度の出力周波数（サイン波）
完全に独立したデュアルチャンネル出力、同期動作と調整可能な位相差
歪みのない15MHzまでの2乗周波数範囲
任意の波の記憶機能の60グループ、各グループ、2048 x 14ビットのメモリー深度
高周波精度と分解能
高振幅分解能
独立した各チャンネルのデューティサイクル
スイープ機能
パルス列でバースト出力機能
ストレージ機能、カウンター機能、任意波形編集機能
PCを使用して機器を制御
出力ショート保護
カスタム波形のパターンを再現する能力を内蔵
320 x 240 2.4インチTFTカラー液晶ディスプレイを採用
同時にCH1とCH2のパラメータを表示
266MSa / sのサンプリングレート、14ビット垂直解像度の出力周波数（サイン波）
完全に独立したデュアルチャンネル出力、同期動作と調整可能な位相差
歪みのない15MHzまでの2乗周波数範囲
任意の波の記憶機能の60グループ、各グループ、2048 x 14ビットのメモリー深度
高周波精度と分解能
高振幅分解能
独立した各チャンネルのデューティサイクル
スイープ機能
パルス列でバースト出力機能
ストレージ機能、カウンター機能、任意波形編集機能
PCを使用して機器を制御
出力ショート保護
周波数パラメータ
正弦波の範囲: 0Hz-15MHz
矩形波範囲: 0Hz-15MHz
三角波の範囲: 0Hz-15MHz
パルス波の範囲: 0Hz-6MHz
任意の波の範囲: 0Hz-6MHz
TTLデジタル信号波: 0Hz-6MHz
矩形波の立ち上がり時間: 25ns以下
パルス幅調整範囲: 150nS-4000S
最小周波数分解能: 0.01μHz（0.00000001Hz）
周波数精度: ±20ppm
周波数安定度: ±1ppm / 3時間
波形パラメータ
波形タイプ: 正弦波/三角波/矩形波/パルス（デューティサイクル調整、パルス幅およびサイクル時間調整可能）/パーシャルサイン/ CMOS / DCレベル/半波/全波/正ラダー/負ラダー/ノイズ/指数上昇 / 指数下降 / トーン / シンクパルス / ローレンツパルス、60種類のユーザー定義波形
波形長: 2048ポイント
波形サンプリングレート: 266MSa / s
波形垂直解像度: 14ビット
サイン波
高調波抑圧: 45dBc以上（1MHz未満）、 40dBc以上（1MHz-20MHz）
全高調波歪み: 0.8％未満（20Hz-20KHz、0dBm）
矩形とパルス波
オーバーシュート（矩形）: 5％以下
デューティサイクル範囲（パルス）: 0.1％-99.9％
鋸波の直線性: 98％以上（0.01Hz-10kHz）
出力パラメーター
振幅範囲: 周波数: ≦10MHz、2mVpp-20Vpp
振幅分解能: 1mV
振幅安定度: ±0.5％/ 5時間
振幅平坦度: ±5％（10MHz未満）、 ±10％（10MHz以上）
波形出力
出力インピーダンス: 50Ω±10％（標準）
保護: すべての信号出力回路は負荷短絡状態で60秒以内に動作します。
DCオフセット
オフセット・レンジ: 出力振幅 4V以上 、-9.99V-9.99V
オフセット分解能: 0.01V
位相パラメーター
位相範囲: 0-359.9°
位相分解能: 0.1°
TTL / COMS出力
低レベル: 0.3V以下
高レベル: 1V-10V
レベルの上昇/下降時間: 20ns以下
外部測定
周波数メーター
周波数範囲: 1Hz-100MHz
精度: ゲート時間 は0.01秒-10秒の間で連続的に調整されます
カウント範囲: 0-4294967295
カップリングモード: DCとACの2種類のカップリングモード
カウントモード: 手動操作
入力信号電圧範囲: 2Vpp-20Vpp
パルス幅測定: 0.01ns分解能、測定時間最大20秒
期間測定: 0.01ns分解能、測定時間最大20秒
スイープ機能
スイープチャンネル: CH1またはCH2
掃引タイプ: リニアスイープ、ログスイープ
スイープ時間: 0.1秒-999.9秒
スイープ範囲: 設定開始点と停止点の間で任意に設定
スイープ方向: 前方、後方および往復
一般的なパラメーター
ディスプレイの表示タイプ: 2.4インチTFTカラー液晶
保存および読み出し: 数量: 100グループ、ロケーション: 00-99（ブート時にデフォルトの00データが抽出されます）
任意波: 数量: 1-60、合計60グループ（起動時にはデフォルトの15グループ）
インターフェイスタイプ: USBシリアルインターフェイス
拡張インタフェース: TTLレベル・モードのシリアル・インタフェースで、二次開発に便利
通信速度標準: 115200bpsを採用
通信プロトコル: コマンドライン、パブリック
電圧範囲: DC5V±0.5V
温度: 0℃-40℃
湿度: 80％未満
サイズ：15.6 x 9.6 x 5.6cm
重量：408g
内容物
本体
USBケーブル
BNCクリップケーブル
デュアルBNCストレートライン
CD ユーザーマニュアル（英語）
