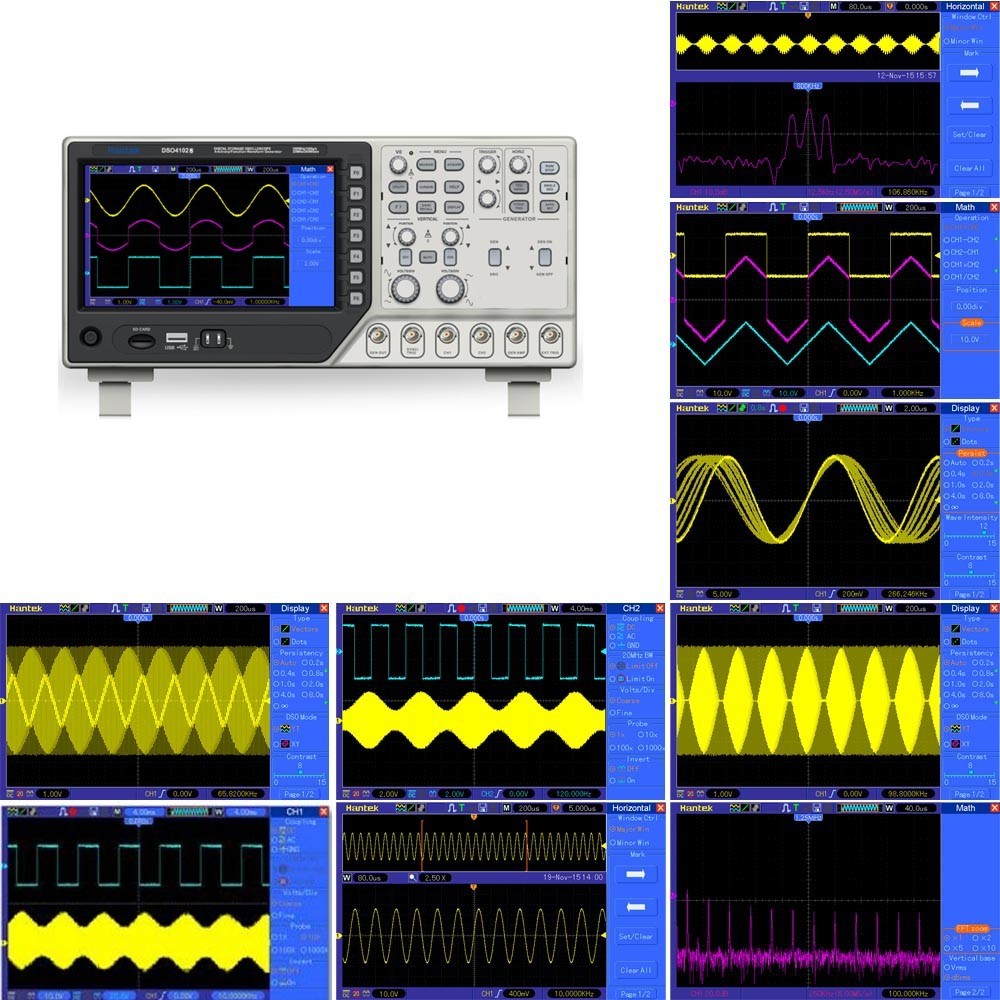

Hantek DSO4102S デジタル ストレージ オシロスコープ
63,500
2チャネルデジタルオシロスコープ
任意/関数波形ジェネレーター
シンクロ信号
外部トリガー
任意/関数波形ジェネレーター
シンクロ信号
外部トリガー
オシロスコープと波形ジェネレーターは、同時に便利なオペレーションをするために分けられます。
大きく、クリアーな7インチディスプレイで波形を確認できます。
1GSa/sサンプルレート、100MHzバンド幅、20種類以上の自動測定機能。
パワフルなトリガー機能：エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブ
任意/機能的波形発生器：25MHz、12ビット分解能、200MHz DDS、任意波形/矩形波/正弦波/三角波/台形波/パルス波/ DCはトランスデューサを簡単にシミュレートします。

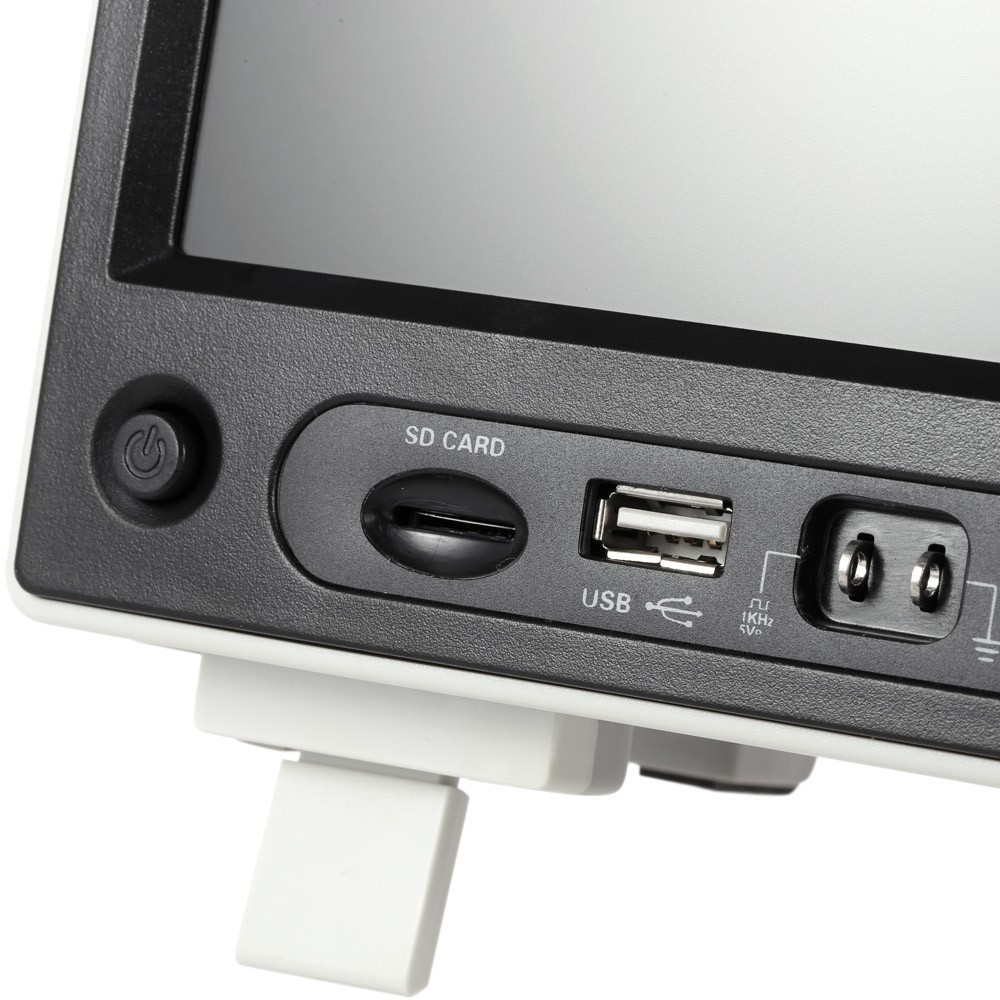

統合USBホスト、USBディスクストレージをサポート、USBインターフェース/ SDカードシステムアップデート
オシロスコープ
サンプルレート
サンプリングレートレンジ: 1GSa/s
同等サンプルレート: 25GSa/s
捕捉モード
ノーマル: ノーマルデータのみ
ピーク検出:高周波、ランダム不具合キャプチャー
平均: 波形平均、選択可能 4,8,16,32,64,128
入力
入力カップリング: AC, DC, GND
入力インピーダンス:1MΩ±2% ?20pF±3pF
プローブ減衰: 1X, 10X
対応プローブ減衰ファクター: 1X, 10X, 100X, 1000X
最大入力電圧
CAT I ＆ CAT II: 300VRMS (10×)
CAT III: 150VRMS(1×);
インストールカテゴリー II:
3MHz以上で100kHz?13VピークACより20dB / decadeでディレーティングしてください。
非正弦波形の場合、ピーク値は450V未満でなければなりません。
300Vを超えるエクスカーションは、100ms未満の時間である必要があります。
AC結合によって除去されるすべてのDC成分を含むRMS信号レベルは300Vに制限する必要があります。
これらの値を超えると、オシロスコープが損傷することがあります。
水平
サンプルレートレンジ: 1GS/s
波形補間:1(sin x)/x
レコード長: 40K
SEC/DIVレンジ: 4ns/div ? 40s/div
サンプルレート＆ディレイ時間精度: ±50ppm（at over any ?1ms time interval)
ポジションレンジ:
20ns/div ? 80us/div; (-8div x s/div) ? 40ms;
200us/div ? 40s/div; (-8div x s/div) ? 400s
デルタタイム測定精度（フルバンド幅）: シングルショット, ノーマルモード: ± (1 サンプルインターバル +100ppm × リーディング + 0.6ns);>16 アベレージ:± (1 サンプルインターバル + 100ppm × リーディング + 0.4ns);サンプルインターバル = s/div ÷ 200
垂直
垂直解像度: 8ビット解像度, 全てのチャネルを連続的にサンプリングall channel sampled simultaneously
ポジションレンジ: 2mV/div ? 10V/div
バンド幅: 100MHz
BNCでの時間: 3.5ns
ノーマル及び平均モードでのアナログバンド幅（BNCもしくはプローブとともに、DCカップル）:
2mV/div ? 20mV/div, ±400mV; 50mV/div ? 200mV/div, ±1V
500mV/div ? 2V/div, ±40V; 5V/div, ±50V
計算: +, -, *, /, FFT
FFT: Windows: ハニング, フラトップ, 長方形, バートレット, ブラックマン; 1024サンプルポイント
バンド幅リミット: 20MHz
低周波数レスポンス(-3db): ?10Hz BNCで
DCゲイン精度:
±3% ノーマルもしくはアベレージ捕捉モード, 5V/div ? 10mV/div;
±4% ノーマルもしくはアベレージ捕捉モード, 5mV/div ? 2mV/div
DC測定精度（アベレージ捕捉モード） :
垂直変位がゼロでN ?16の時、± (3% × リーディング + 0.1div + 1mV) 、 10mV/div もしくはそれ以上がが選択された場合のみ。
垂直変位がゼロでなはく、N?16の時、± [3% × (リーディング + 垂直ポジション) + 1% の垂直ポジション + 0.2div]; 2mV/div ? 200mV/divからの設定で2mVを加える; 200mV/div ? 5V/divからの設定で50mVを加える
電圧測定の再現性（アベレージ捕捉モード） : 同じセットアップと周囲条件で取得された≧16波形の任意の2つの平均間のデルタボルト
トリガーシステム
トリガータイプ: エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブ
トリガーソース: CH1, CH2, EXT, EXT/5, AC Line
トリガーモード: オート, ノーマル, シングル
カップリングタイプ: DC, AC, ノイズ除去, HF除去, LF除去
トリガー感度(エッジトリガータイプ):
DC(CH1,CH2):
1div DC?10MHz; 1.5div 10MHz?100MHz; 2div 100MHz?フル
DC（EXT):
200mV DC?100MHz; 350mV 100MHz?200MHz
DC（EXT/5):
1V DC?100MHz;1.75V 100MHz?200MHz
AC: 10Hz以下の信号を減衰させる
HF除去: 80kHz以上の信号を減衰させる
LF除去: 周波数150kHz以上ではDCカップルリミットと同じ、150kHz以下の信号を減衰させる
トリガーレベルレンジ:
CH1/CH2: スクリーンの中心から±8 ディビジョン
EXT: ±1.2V;
EXT/5:±6V
トリガーレベル精度:
CH1/CH2: 0.2div × volts/div スクリーンの中心から±4 ディビジョン以内
EXT: ± (6% 設定 + 40mV)
EXT/5: ± (6% 設定 + 200mV)
レベルを50%に設定: 入力信号?50Hzで設定
ビデオトリガー
ビデオトリガータイプ:
CH1, CH2: 2ディビジョン ピークトゥピーク振幅
EXT: 400mV
EXT/5: 2V
フォールドオフレンジ: 100ns ? 10s
パルス幅トリガー
パルス幅トリガーモード: (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブパルス
パルス幅トリガーポイント:
等しい：オシロスコープは、パルスの末尾エッジがトリガレベルを横切るとトリガーします。
等しくない：パルスが指定された幅より狭い場合、トリガーポイントは末尾エッジです。 それ以外の場合、オシロスコープはパルスがパルス幅として指定された時間より長く続くとトリガします。
より小さい：トリガポイントが末尾エッジです。
より大きい（オーバータイムトリガとも呼ばれます）：オシロスコープは、パルスがパルス幅として指定された時間より長く続くとトリガします。
パルス幅レンジ: 20ns ? 10s
スロープトリガー
パルス幅トリガーモード: (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブスロープ
パルス幅トリガーポイント:
等しい：オシロスコープは、波形スロープが設定したスロープと等しい時にトリガーします。
等しくない：オシロスコープは、波形スロープが設定したスロープと等しくない時にトリガーします。
より小さい：オシロスコープは、波形スロープが設定したスロープ未満の時にトリガーします。
より大きい：オシロスコープは、波形スロープが設定したスロープより大きい時にトリガーします。
時間範囲: 20ns ? 10s
オーバータイムトリガー
オーバータイムモード: 上昇エッジもしくは下降エッジ
時間範囲: 20ns ? 10s
オルタナティブトリガー
CH1トリガー: 内部トリガー エッジ, パルス幅, ビデオ, スロープ
CH2トリガー: 内部トリガー エッジ, パルス幅, ビデオ, スロープ
トリガー周波数カウンター
リードアウト解像度: 6桁
精度: ±30ppm (全ての周波数参照エラーと±1カウントエラーを含む)
周波数幅: ACカップル、最小4Hzから定格帯域幅まで
シグナルソース:
パルス幅またはエッジトリガーモード：使用可能な全てのトリガソース
周波数カウンタは、実行状態の変更やシングルショットイベントの捕捉が完了してオシロスコープの捕捉が一時停止した場合を含め、常にトリガソースを測定します。
パルス幅トリガーモード：オシロスコープは、<モードに設定され、幅が比較的短い時間に設定されている場合、PWMパルス列内の狭いパルスなど、トリガ可能なイベントと見なされる1秒の測定ウィンドウ内でかなりの大きさのパルスをカウントします。
エッジトリガーモード：オシロスコープは、十分な大きさと正しい極性のすべてのエッジをカウントします。
ビデオトリガーモード：周波数カウンターが機能しません。
測定
カーソル測定:
カーソル間の電圧差s: △V
カーソル間の時間差: △T
△T を逆算 ヘルツで (1/ΔT)
自動測定: 周波数, ピリオド, ミーン, Pk-Pk, Cycli RMS, 最小, 最大, 上昇時間, 下降時間,+パルス幅, -ぱるすはば, ディレイ1-2上昇, ディレイ1-2下降, +デューティー, -デューティー, Vbase, Vtop, Vmid,Vamp, オーバーシュート, プレシュート, ピリオドミーン, ピリオドRMS, FOVシュート, RPREシュート, BWIDTH,FRF, FFR, LRR, LRF, LFR, LFF
シグナルソースモード
波形インピーダンス: DC-25MHz
サンプルレート: 200MHzDDS
出力波形: 任意波/矩形波/正弦波/三角波/台形波/パルス波/DC
周波数分解能: 0.1%
波形深度: 2KSa
垂直分解能: 12bit
周波数安定度: ＜30ppm
周波数レンジ: -3.5V?+3.5V
出力インピーダンス: 50Ω
出力電流: 50mA Ipeak=100mA
システムBW: 25M
高調波歪み: -50dBc（1KHz），-40dBc（10KHz）
ディスプレイ
ディスプレイタイプ: 7インチ 64KカラーTFT
解像度: 800 x 480ピクセル
コントラスト: プログレスバーで調節
プローブ補償器出力
出力電圧: 約5Vpp ?1MΩ負荷
周波数: 1kHz
電源供給
供給電圧:
100-120VACRMS(±10%), 45Hz to 440Hz, CATII
120-240VACRMS(±10%), 45Hz to 66Hz, CATII
電力消費: ＜30W
ヒューズ: 2A, Tレーティング, 250V
環境
温度: 動作: 0℃ ? 50℃
未動作時: -40℃ ? +71℃
冷却方法: 対流
湿度:
+40℃以下: ?90%相対湿度
+41℃ ? 50℃: ?60% 相対湿度
高度: 3,000m以下
未動作時: 15,000m以下
内容物: 本体、プローブ x 2、電源ケーブル、CD、USBケーブル、BNC to BNCワイヤー
サイズ: 31.5 x 12 x 15cm
重量: 2.06Kg
大きく、クリアーな7インチディスプレイで波形を確認できます。
1GSa/sサンプルレート、100MHzバンド幅、20種類以上の自動測定機能。
パワフルなトリガー機能：エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブ
任意/機能的波形発生器：25MHz、12ビット分解能、200MHz DDS、任意波形/矩形波/正弦波/三角波/台形波/パルス波/ DCはトランスデューサを簡単にシミュレートします。
統合USBホスト、USBディスクストレージをサポート、USBインターフェース/ SDカードシステムアップデート
オシロスコープ
サンプルレート
サンプリングレートレンジ: 1GSa/s
同等サンプルレート: 25GSa/s
捕捉モード
ノーマル: ノーマルデータのみ
ピーク検出:高周波、ランダム不具合キャプチャー
平均: 波形平均、選択可能 4,8,16,32,64,128
入力
入力カップリング: AC, DC, GND
入力インピーダンス:1MΩ±2% ?20pF±3pF
プローブ減衰: 1X, 10X
対応プローブ減衰ファクター: 1X, 10X, 100X, 1000X
最大入力電圧
CAT I ＆ CAT II: 300VRMS (10×)
CAT III: 150VRMS(1×);
インストールカテゴリー II:
3MHz以上で100kHz?13VピークACより20dB / decadeでディレーティングしてください。
非正弦波形の場合、ピーク値は450V未満でなければなりません。
300Vを超えるエクスカーションは、100ms未満の時間である必要があります。
AC結合によって除去されるすべてのDC成分を含むRMS信号レベルは300Vに制限する必要があります。
これらの値を超えると、オシロスコープが損傷することがあります。
水平
サンプルレートレンジ: 1GS/s
波形補間:1(sin x)/x
レコード長: 40K
SEC/DIVレンジ: 4ns/div ? 40s/div
サンプルレート＆ディレイ時間精度: ±50ppm（at over any ?1ms time interval)
ポジションレンジ:
20ns/div ? 80us/div; (-8div x s/div) ? 40ms;
200us/div ? 40s/div; (-8div x s/div) ? 400s
デルタタイム測定精度（フルバンド幅）: シングルショット, ノーマルモード: ± (1 サンプルインターバル +100ppm × リーディング + 0.6ns);>16 アベレージ:± (1 サンプルインターバル + 100ppm × リーディング + 0.4ns);サンプルインターバル = s/div ÷ 200
垂直
垂直解像度: 8ビット解像度, 全てのチャネルを連続的にサンプリングall channel sampled simultaneously
ポジションレンジ: 2mV/div ? 10V/div
バンド幅: 100MHz
BNCでの時間: 3.5ns
ノーマル及び平均モードでのアナログバンド幅（BNCもしくはプローブとともに、DCカップル）:
2mV/div ? 20mV/div, ±400mV; 50mV/div ? 200mV/div, ±1V
500mV/div ? 2V/div, ±40V; 5V/div, ±50V
計算: +, -, *, /, FFT
FFT: Windows: ハニング, フラトップ, 長方形, バートレット, ブラックマン; 1024サンプルポイント
バンド幅リミット: 20MHz
低周波数レスポンス(-3db): ?10Hz BNCで
DCゲイン精度:
±3% ノーマルもしくはアベレージ捕捉モード, 5V/div ? 10mV/div;
±4% ノーマルもしくはアベレージ捕捉モード, 5mV/div ? 2mV/div
DC測定精度（アベレージ捕捉モード） :
垂直変位がゼロでN ?16の時、± (3% × リーディング + 0.1div + 1mV) 、 10mV/div もしくはそれ以上がが選択された場合のみ。
垂直変位がゼロでなはく、N?16の時、± [3% × (リーディング + 垂直ポジション) + 1% の垂直ポジション + 0.2div]; 2mV/div ? 200mV/divからの設定で2mVを加える; 200mV/div ? 5V/divからの設定で50mVを加える
電圧測定の再現性（アベレージ捕捉モード） : 同じセットアップと周囲条件で取得された≧16波形の任意の2つの平均間のデルタボルト
トリガーシステム
トリガータイプ: エッジ、ビデオ、パルス、スロープ、オーバータイム、オルタナティブ
トリガーソース: CH1, CH2, EXT, EXT/5, AC Line
トリガーモード: オート, ノーマル, シングル
カップリングタイプ: DC, AC, ノイズ除去, HF除去, LF除去
トリガー感度(エッジトリガータイプ):
DC(CH1,CH2):
1div DC?10MHz; 1.5div 10MHz?100MHz; 2div 100MHz?フル
DC（EXT):
200mV DC?100MHz; 350mV 100MHz?200MHz
DC（EXT/5):
1V DC?100MHz;1.75V 100MHz?200MHz
AC: 10Hz以下の信号を減衰させる
HF除去: 80kHz以上の信号を減衰させる
LF除去: 周波数150kHz以上ではDCカップルリミットと同じ、150kHz以下の信号を減衰させる
トリガーレベルレンジ:
CH1/CH2: スクリーンの中心から±8 ディビジョン
EXT: ±1.2V;
EXT/5:±6V
トリガーレベル精度:
CH1/CH2: 0.2div × volts/div スクリーンの中心から±4 ディビジョン以内
EXT: ± (6% 設定 + 40mV)
EXT/5: ± (6% 設定 + 200mV)
レベルを50%に設定: 入力信号?50Hzで設定
ビデオトリガー
ビデオトリガータイプ:
CH1, CH2: 2ディビジョン ピークトゥピーク振幅
EXT: 400mV
EXT/5: 2V
フォールドオフレンジ: 100ns ? 10s
パルス幅トリガー
パルス幅トリガーモード: (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブパルス
パルス幅トリガーポイント:
等しい：オシロスコープは、パルスの末尾エッジがトリガレベルを横切るとトリガーします。
等しくない：パルスが指定された幅より狭い場合、トリガーポイントは末尾エッジです。 それ以外の場合、オシロスコープはパルスがパルス幅として指定された時間より長く続くとトリガします。
より小さい：トリガポイントが末尾エッジです。
より大きい（オーバータイムトリガとも呼ばれます）：オシロスコープは、パルスがパルス幅として指定された時間より長く続くとトリガします。
パルス幅レンジ: 20ns ? 10s
スロープトリガー
パルス幅トリガーモード: (< , >, = , or ≠)の時トリガー。ポジティブ及びネガティブスロープ
パルス幅トリガーポイント:
等しい：オシロスコープは、波形スロープが設定したスロープと等しい時にトリガーします。
等しくない：オシロスコープは、波形スロープが設定したスロープと等しくない時にトリガーします。
より小さい：オシロスコープは、波形スロープが設定したスロープ未満の時にトリガーします。
より大きい：オシロスコープは、波形スロープが設定したスロープより大きい時にトリガーします。
時間範囲: 20ns ? 10s
オーバータイムトリガー
オーバータイムモード: 上昇エッジもしくは下降エッジ
時間範囲: 20ns ? 10s
オルタナティブトリガー
CH1トリガー: 内部トリガー エッジ, パルス幅, ビデオ, スロープ
CH2トリガー: 内部トリガー エッジ, パルス幅, ビデオ, スロープ
トリガー周波数カウンター
リードアウト解像度: 6桁
精度: ±30ppm (全ての周波数参照エラーと±1カウントエラーを含む)
周波数幅: ACカップル、最小4Hzから定格帯域幅まで
シグナルソース:
パルス幅またはエッジトリガーモード：使用可能な全てのトリガソース
周波数カウンタは、実行状態の変更やシングルショットイベントの捕捉が完了してオシロスコープの捕捉が一時停止した場合を含め、常にトリガソースを測定します。
パルス幅トリガーモード：オシロスコープは、<モードに設定され、幅が比較的短い時間に設定されている場合、PWMパルス列内の狭いパルスなど、トリガ可能なイベントと見なされる1秒の測定ウィンドウ内でかなりの大きさのパルスをカウントします。
エッジトリガーモード：オシロスコープは、十分な大きさと正しい極性のすべてのエッジをカウントします。
ビデオトリガーモード：周波数カウンターが機能しません。
測定
カーソル測定:
カーソル間の電圧差s: △V
カーソル間の時間差: △T
△T を逆算 ヘルツで (1/ΔT)
自動測定: 周波数, ピリオド, ミーン, Pk-Pk, Cycli RMS, 最小, 最大, 上昇時間, 下降時間,+パルス幅, -ぱるすはば, ディレイ1-2上昇, ディレイ1-2下降, +デューティー, -デューティー, Vbase, Vtop, Vmid,Vamp, オーバーシュート, プレシュート, ピリオドミーン, ピリオドRMS, FOVシュート, RPREシュート, BWIDTH,FRF, FFR, LRR, LRF, LFR, LFF
シグナルソースモード
波形インピーダンス: DC-25MHz
サンプルレート: 200MHzDDS
出力波形: 任意波/矩形波/正弦波/三角波/台形波/パルス波/DC
周波数分解能: 0.1%
波形深度: 2KSa
垂直分解能: 12bit
周波数安定度: ＜30ppm
周波数レンジ: -3.5V?+3.5V
出力インピーダンス: 50Ω
出力電流: 50mA Ipeak=100mA
システムBW: 25M
高調波歪み: -50dBc（1KHz），-40dBc（10KHz）
ディスプレイ
ディスプレイタイプ: 7インチ 64KカラーTFT
解像度: 800 x 480ピクセル
コントラスト: プログレスバーで調節
プローブ補償器出力
出力電圧: 約5Vpp ?1MΩ負荷
周波数: 1kHz
電源供給
供給電圧:
100-120VACRMS(±10%), 45Hz to 440Hz, CATII
120-240VACRMS(±10%), 45Hz to 66Hz, CATII
電力消費: ＜30W
ヒューズ: 2A, Tレーティング, 250V
環境
温度: 動作: 0℃ ? 50℃
未動作時: -40℃ ? +71℃
冷却方法: 対流
湿度:
+40℃以下: ?90%相対湿度
+41℃ ? 50℃: ?60% 相対湿度
高度: 3,000m以下
未動作時: 15,000m以下
内容物: 本体、プローブ x 2、電源ケーブル、CD、USBケーブル、BNC to BNCワイヤー
サイズ: 31.5 x 12 x 15cm
重量: 2.06Kg
