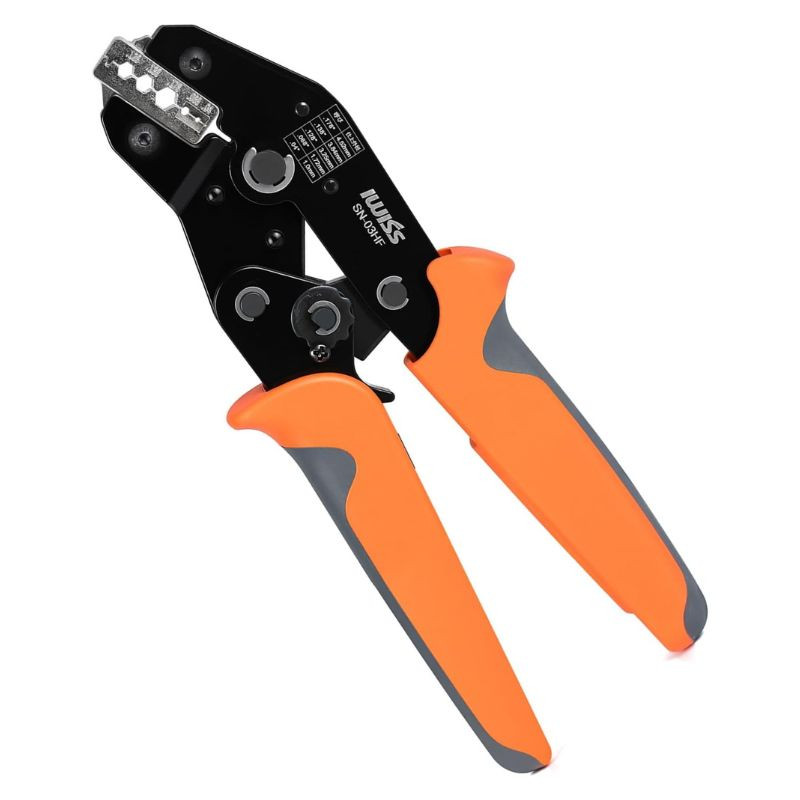

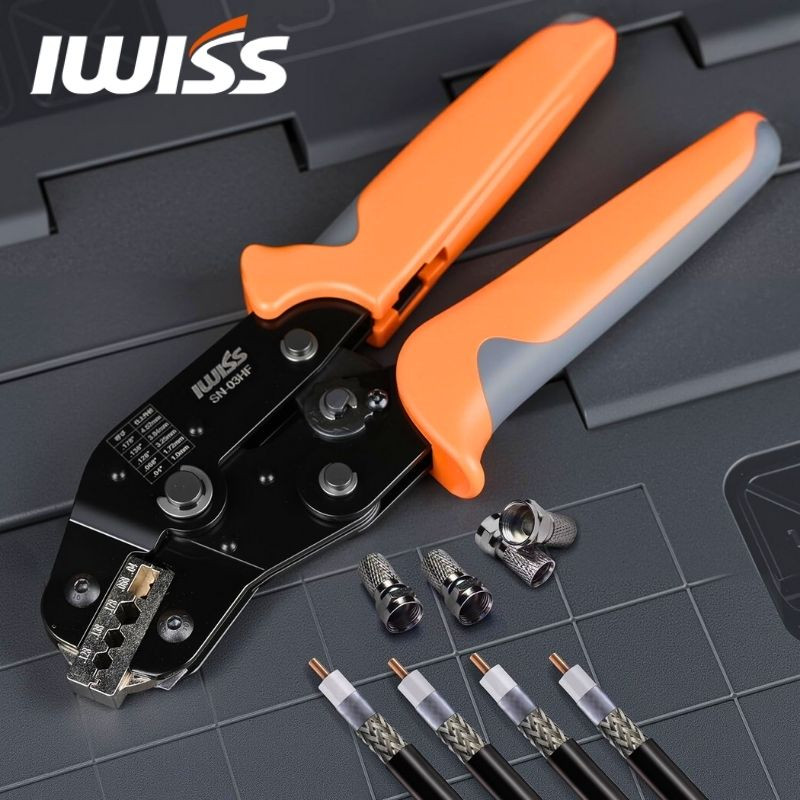

IWISS アイウィス BNC SMA 同軸コネクター 光ファイバーコネクター 圧着工具 ラチェット式 SN-03HF

2,080

販売サイトへ移動

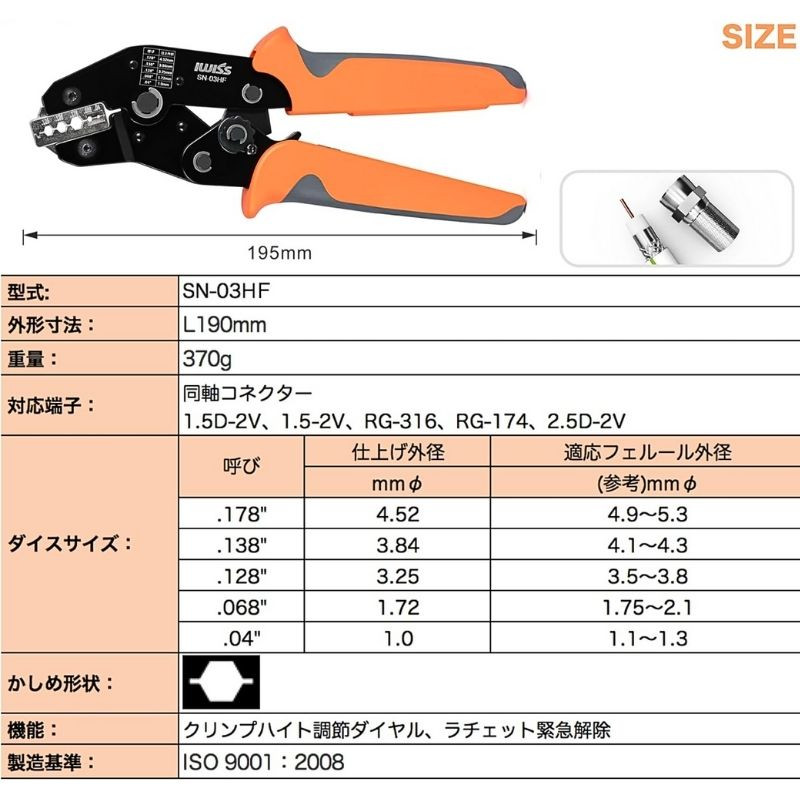

ブランド IWISS アイウィス
型番 SN-03HF
用途 同軸コネクター RG174、RG179、中心コンタクト、光ファイバーを圧着

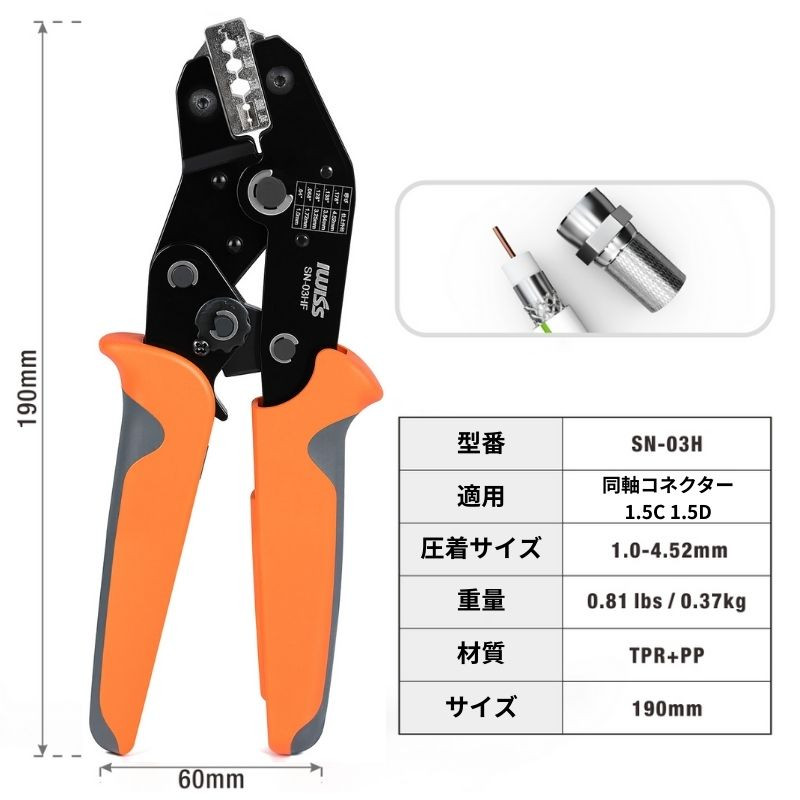

全長 190mm
重量 370g

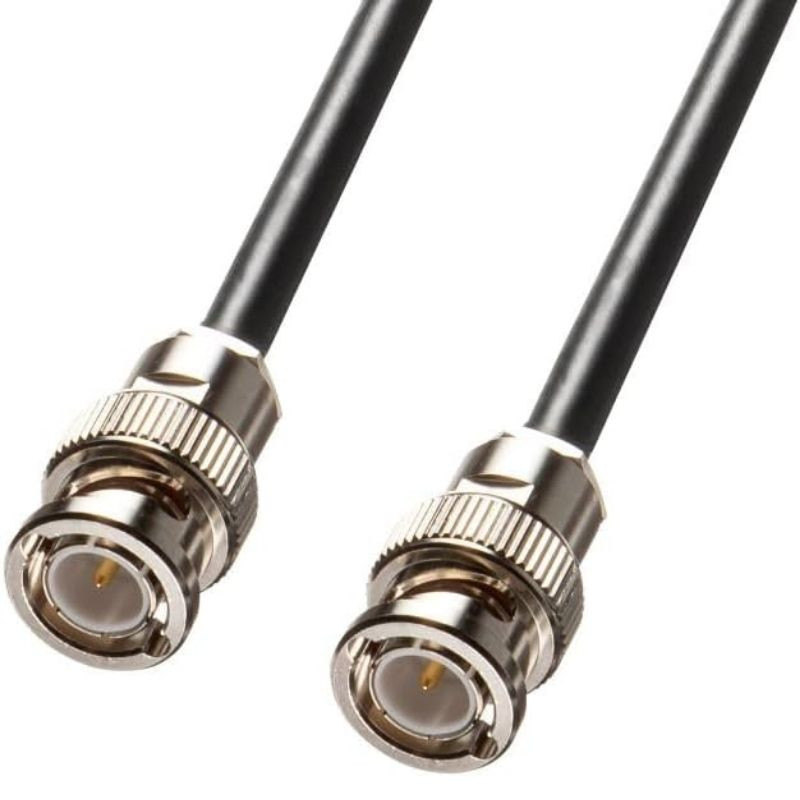

対応端子 1. 同軸コネクター（RG174(BNC、SMB型)/1.5D-2V、RG179(BNC、SMB型)/1.5C-2V) 、RG174/1.5D-2V (BNC、SMA)
2. 中心コンタクト
3. 光ファイバーコネクター

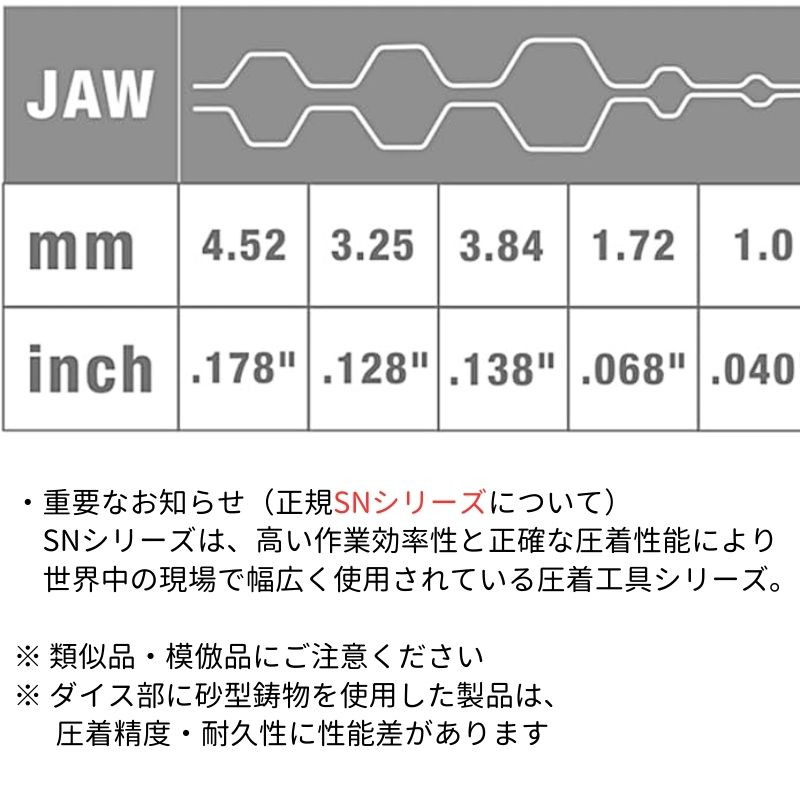

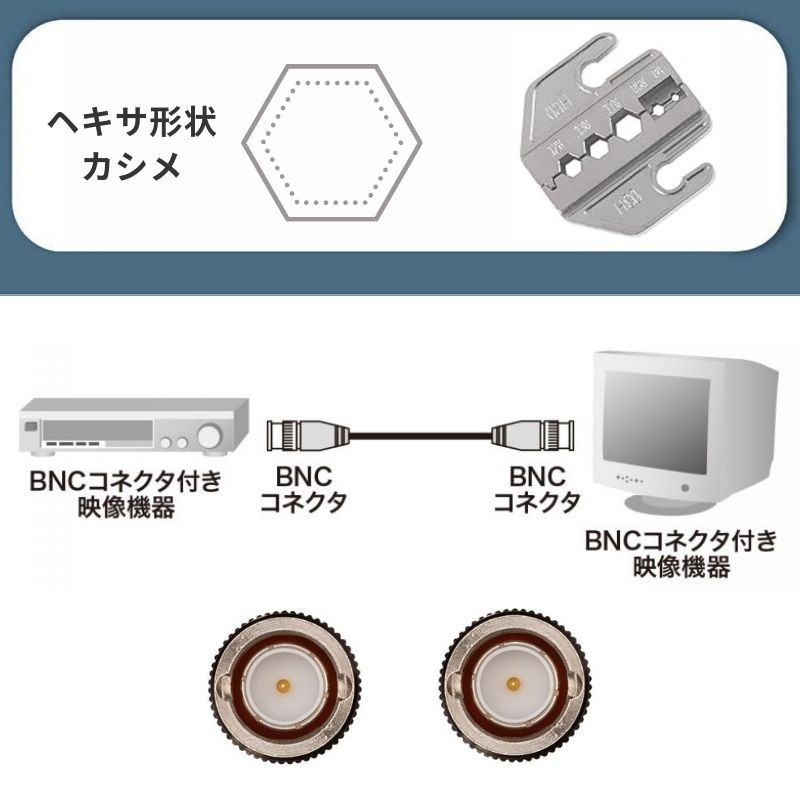

ダイスサイズ 1.0 / 1.72 / 3.25 / 3.85 / 4.52 mm
適合 裸圧着端子用

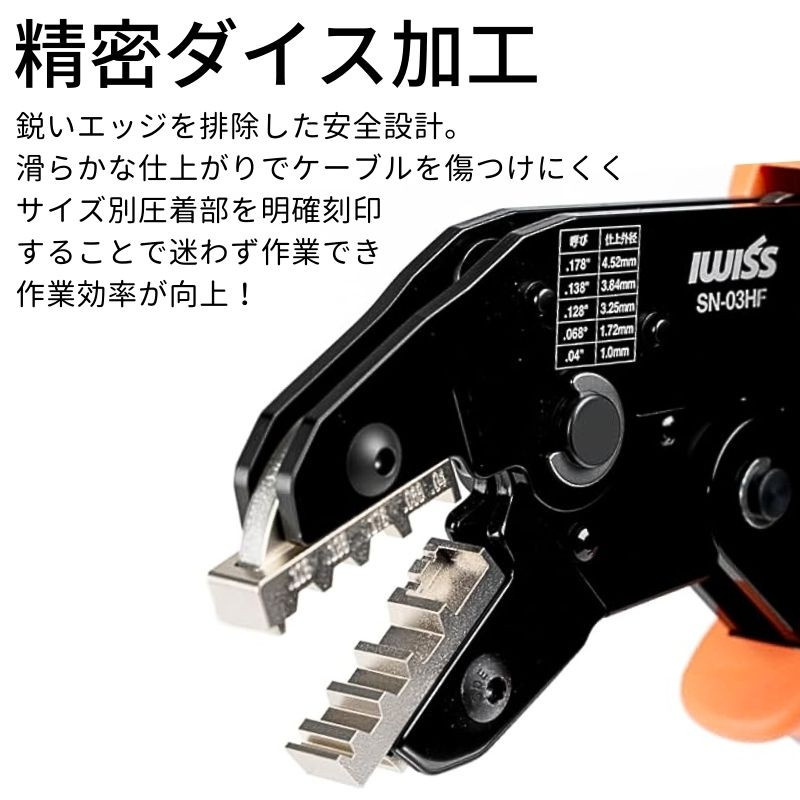

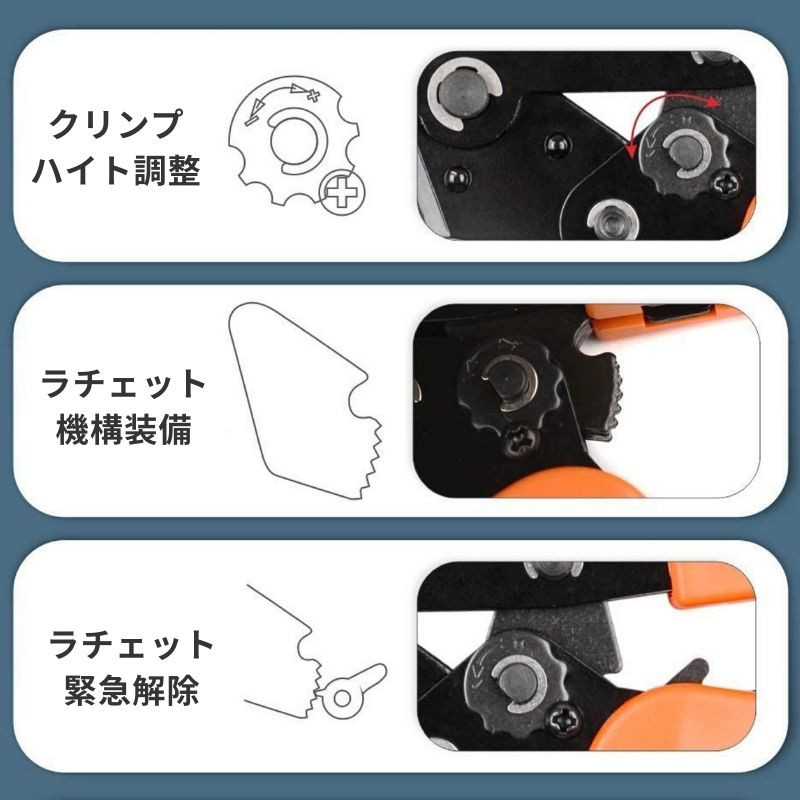

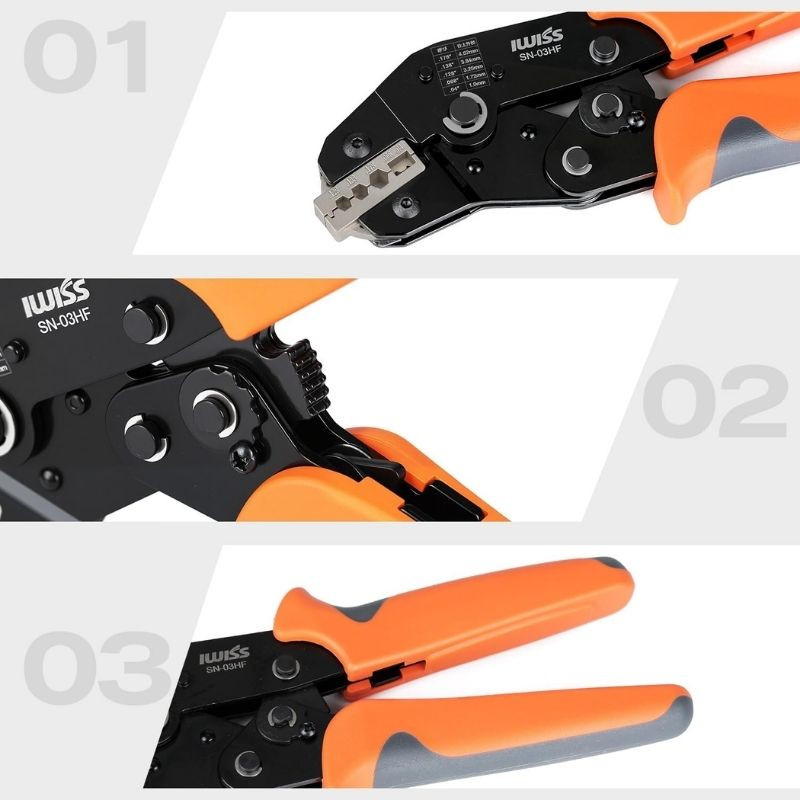

特徴 ・クリンプハイト調節ダイヤル、ラチェット緊急解除、粉末精密鋳造ダイス使用
トーコネ製端子、カナレ製端子にはメーカー専用工具の方がいいです。肉厚が汎用品と異なりますので、本機種ではかしめ形状がよろしくありません。

関連ワード同軸も光ファイバーも、これ1本。安定した圧着を支えるラチェット式クリンプ工具。おすすめ 自動車 バイク 同軸 コネクター BNC SMA 中心コンタクト 光ファイバー DIY 現場 プロ 送料無料


特徴

・クリンプハイト調節ダイヤル、ラチェット緊急解除、粉末精密鋳造ダイス使用
トーコネ製端子、カナレ製端子にはメーカー専用工具の方がいいです。肉厚が汎用品と異なりますので、本機種ではかしめ形状がよろしくありません。


使用方法

STEP 1：被覆を挿入
被覆をストリップした電線を端子に適切な深さまで挿入します。

STEP 2：端子をセット
端子をダイスにセットする。端子が外れないようベッドを閉じて下さい。

STEP 3：圧着
グリップを強く握って圧着。成形確認機構が解除されたことを確認し、ハンドルをゆっくりと開いて圧着した端子を本器より取り出します。

STEP 4：圧着状態を確認
抜けや変形がないことを確認してください。


ご注意（免責）＞ 必ずお読み下さい

・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得るため圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により完全に圧着できるまでハンドルは開かないで下さい。

＊重要＊
弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。類似品および模倣品は、形・色・名称・表示等がよく似ておりますが、ダイスの材質および加工方法が異なり性能上は大きく劣りますのでご注意ください。
