アイウィス(IWISS) DTコネクタ オス メス 防水カプラー2極 8組 ロック付き 防水 防塵 LED作業灯 ワークライト 取付14-20AWG NK-56

2,580

販売サイトへ移動

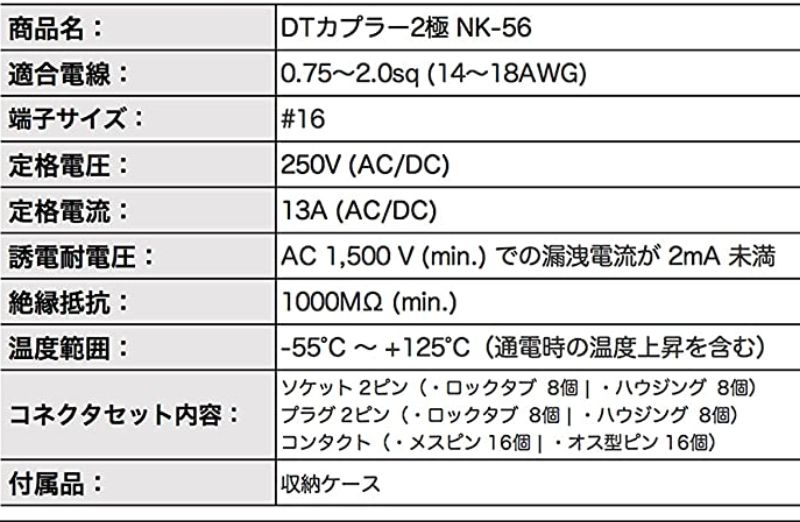

品名 DTコネクタ オス メス カプラ 8組セット
適合電線 14-20AWG（0.75-2.0sq）
型番 NK-56

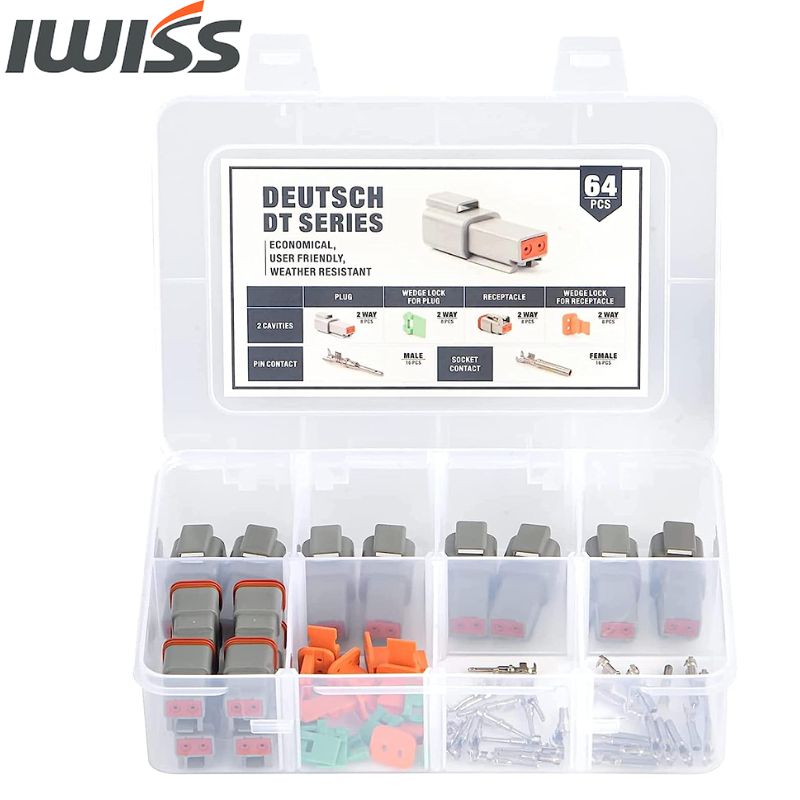

セット内容 DTコネクターソケット 2ピン、プラグ 2ピン、コネクターピンオス／メス
入数 ソケット 2ピン（・ロックタブ 8個 | ・ハウジング 8個） 、プラグ 2ピン（・ロックタブ 8個 | ・ハウジング 8個）、 コンタクト（・メスピン 16個 | ・オス型ピン 16個）
用途 ハーレーの電装系の端子に使用されているドイチェのコネクターです。ハンドルスイッチやセンサー類などの 多くの電気配線に
特徴
・防水、防塵性に優れ、強固な接続を保持するDTコネクタ8組セット。
・主に自動車やトラック、建設機械の外装やシャシー向きの対候性に優れたコネクタです。
ブランド IWISS／アイウィス

圧着方法
1.端子を装着:電線を端子に装着します。
2.芯線部の圧着:ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。
3.被覆部の圧着:上記手順で同様にダイスを選択し圧着してください。
4.完了:引っ張り強度を確認し、カシメ完了です。

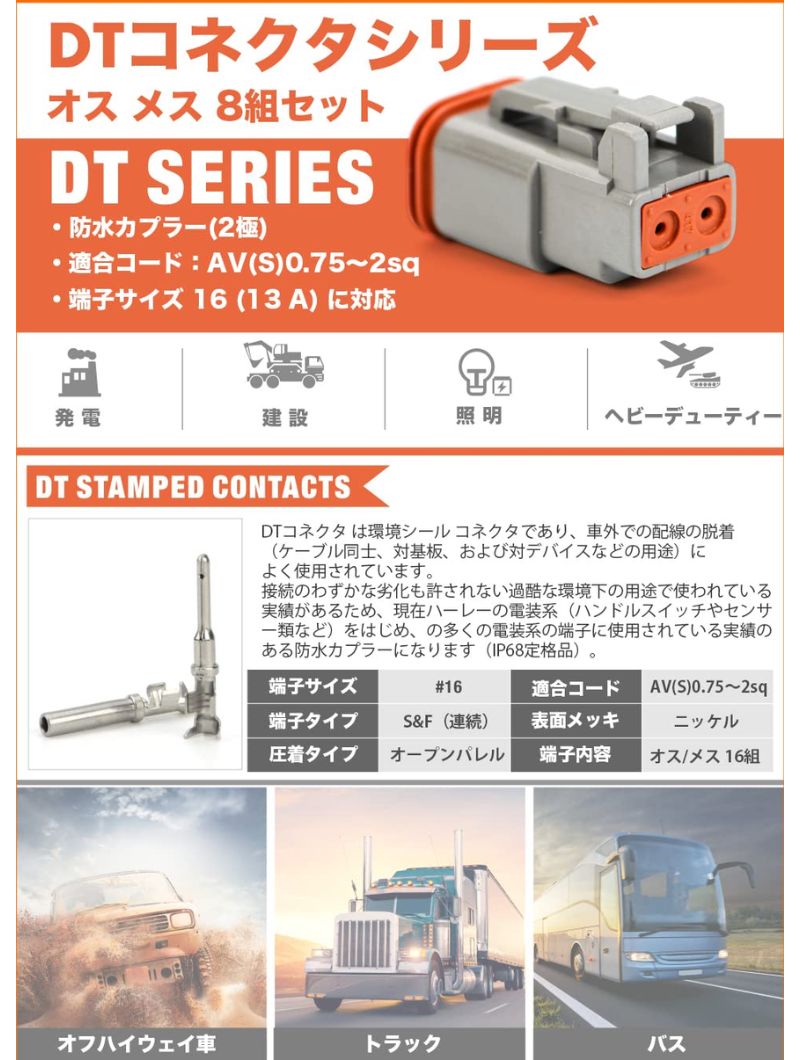

防水、防塵性に優れ、強固な接続を保持するDTコネクタ 8組セット

 主に自動車やトラック、建設機械の外装やシャシー向きの対候性に優れたコネクタDTコネクタ は環境シール コネクタであり、車外での配線の脱着（ケーブル同士、対基板、および対デバイスなどの用途）によく使用されています。
接続のわずかな劣化も許されない過酷な環境下の用途で使われている実績があるため、現在ハーレーの電装系（ハンドルスイッチやセンサー類など）をはじめ、の多くの電装系の端子に使用されている実績のある防水カプラーになります（IP68定格品）。
各種電装品の取り付けにシンプルな構造で接触不良が起こりにくく脱着も容易。

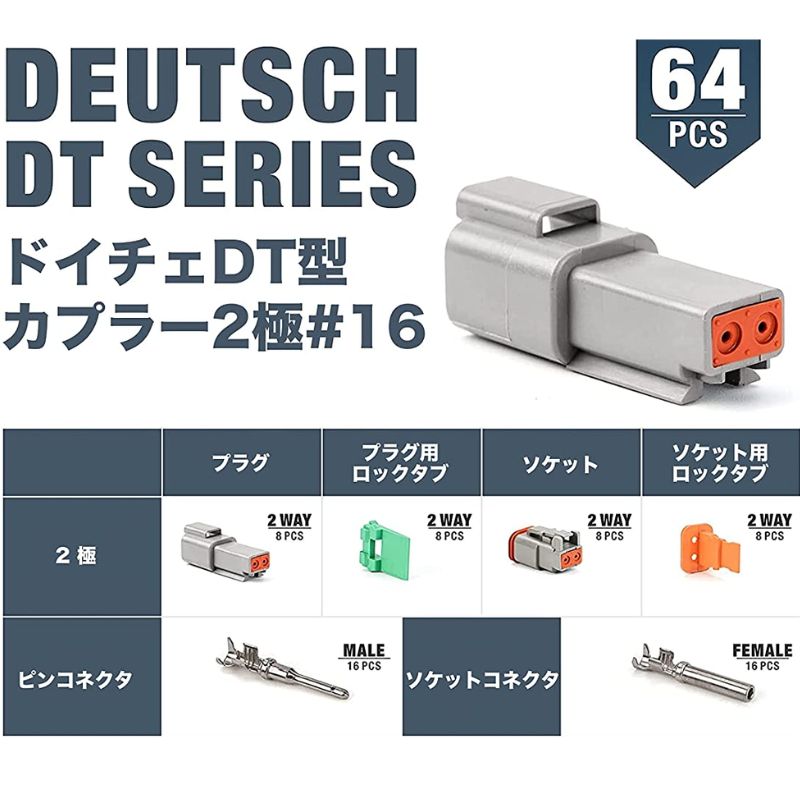

セット内容
94年以降 ハーレー車両にも

■DTコネクターソケット 2ピン グレーメス端子用ハウジング×1個
ロックタブ×1個メーカー品番DT06-12SA
OEM品番:72129-94GY

■DTコネクタープラグ 2ピン グレーオス端子用ハウジング×1個
ロックタブ×1個メーカー品番DT04-2P
OEM品番:72132-94GY

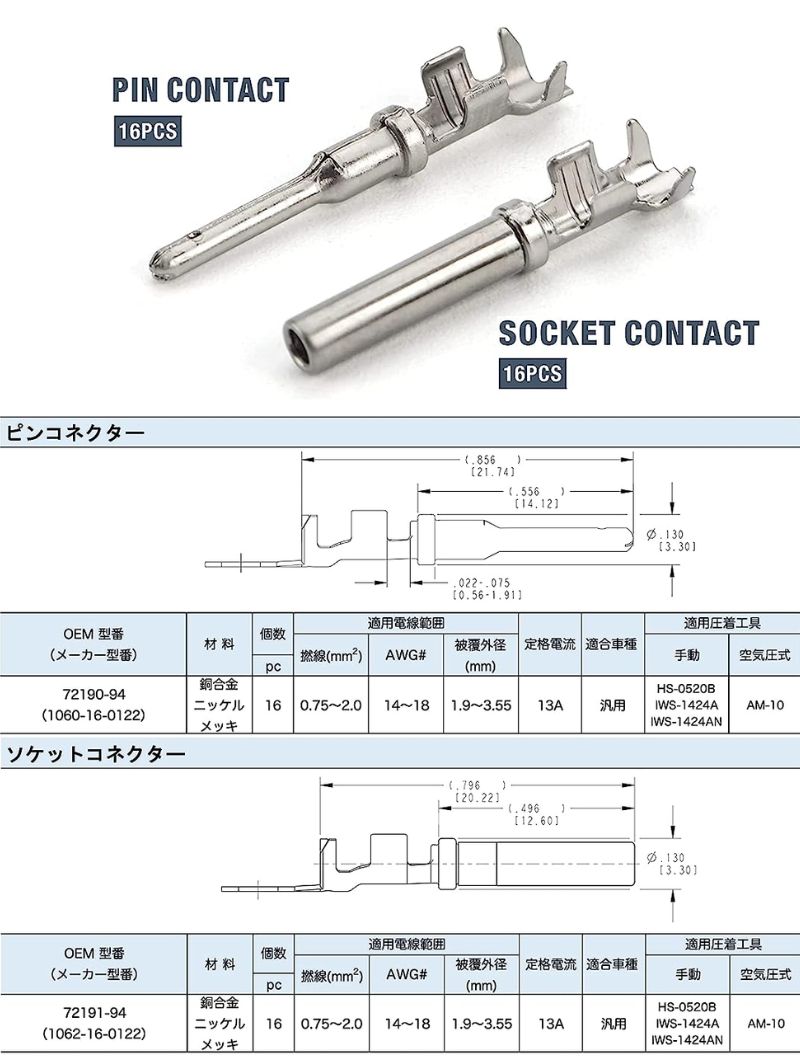

コネクター　オス・メス
DTコネクター オス型（ピン） 素地
 OEM 型番 ：72190-94
材質：銅合金、ニッケルメッキ
被覆外径：1.9〜3.55mm
適用電線範囲：0.75〜2.0mm2（18〜14AWG）
定格電流：13A

DTコネクター メス型（ソケット） 素地
OEM 型番 ：72191-94
材質：銅合金、ニッケルメッキ
被覆外径：1.9〜3.55mm
適用電線範囲：0.75〜2.0mm2（18〜14AWG）
定格電流：13A
使用方法
※商品組み立て説明書は付属していません。こちらを参考に組み立て下さい。

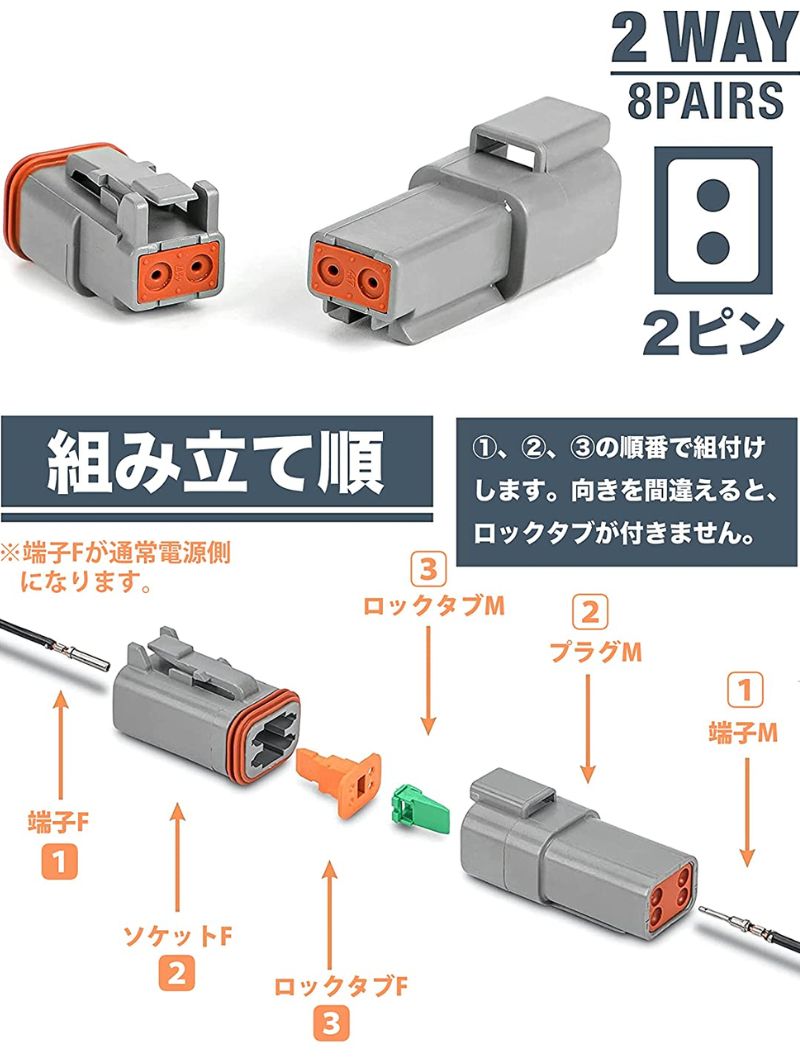

■組み立て方法
端子に電線をカシメ、1、2、3の順番で組付けしてください。各パーツの向きは、入るようにしか入りません。間違っているとリテーナー（緑）が付きません。最終工程のロックタブがしっかり入れば、まず組み立てに問題ありません。通常コネクタFが電源側です。
Q＆A │ よくあるご質問
Q. 　DT コネクタとは何ですか?
A.　環境シール（防水カプラー）であり、ケーブル対ケーブル、ケーブル対基板、およびケーブル対デバイスの各用途向けに設計されています。DT コネクタは、接続のわずかな劣化も許されない過酷な環境下の用途で使われています。
Q. 　DT コネクタはどういった用途に適していますか?
A.　汎用コネクターです。 主に自動車やトラックのLED作業灯 ワークライト、建設機械の外装やシャシー向けに使用されています。1994年式からのハーレーの電装系の端子にも使用され、ハンドルスイッチやセンサー類などの多くの電気配線に使われています。
Q. 　DT コネクタの温度範囲はどの程度ですか?
A.　動作温度範囲は -55°C 〜 +125°C です。
熱可塑性ハウジングは幅広い使用温度範囲に対応し、シリコン製シールは極端な温度と湿度への耐久性に優れます。
Q. 　DT コネクタの耐溶剤性はどの程度ですか?
A.　産業用途で使用されているほとんどの溶剤への曝露で損傷が発生しません。
Q. 　DT コネクタの浸漬定格はどの程度ですか?
A.　IP68 定格を備えています。
