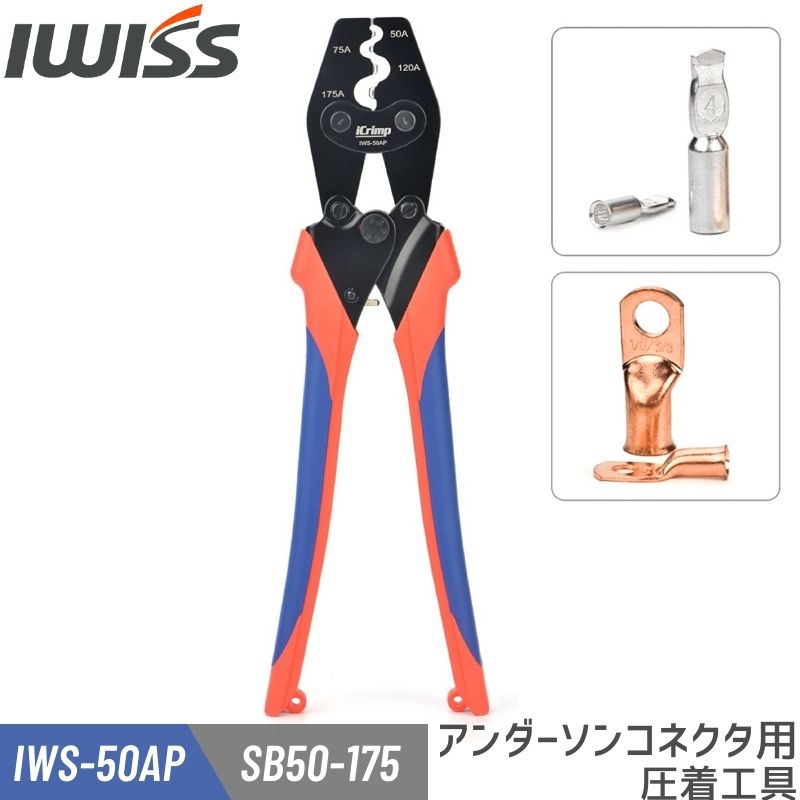

アイクリンプ(iCrimp) アンダーソンコネクタ用 PWRクリンプ バッテリーターミナル 圧着ペンチ 圧着工具 工具 圧着機 50A & 75A SB50 SB120 SB175 IWS-50AP

4,680

販売サイトへ移動
型番 IWS-50AP
商品概要 アンダーソンコネクタの圧着に！
圧着使用範囲
SB50, SB120, SB175 & Power 50A&75A
適合端子：8、6、4、1/0 ゲージの非絶縁バッテリー端子、アンダーソンコネクタ SB50〜SB175
適合コード：AV(S) AWG8-1/0
全長 335mm
重量 770g
圧着能力 4サイズ(8.0mm?/8ゲージ、14mm?/6ゲージ、22mm?/4ゲージ、50mm?/ 1／0ゲージ)
仕様 トグル機構/ラチェット機構
適合 バッテリーケーブル端子、Anderson SB50、Anderson SB120、Anderson SB175コネクタ
ブランド IWISS アイウィス
特徴
・新ラチェット機構採用で所要握力を30%軽減（弊社品HSシリーズと比較）
・歯型を研磨することにより圧着がスムーズに
・ラチェット緊急解除

アンダーソンコネクター対応一覧
50・75・120・175AMP (AWG 8, 6, 4, 1/0)
■50AMP/Anderson SB50 / 電線サイズ8 AWG
■75AMP / 電線サイズ6AWG
■120AMP/Anderson SB120 / 電線サイズ4 AWG
■175AMP/Anderson SB175 / 電線サイズ1/0 AWG
アンダーソンコネクター・バッテリーターミナル専用工具
海外仕様のアンダーソンコネクタやバッテリー丸型端子が国内の裸端子より壁薄になっており、適用芯線サイズが同じても裸端子専用圧着ペンチで潰すと、端子を潰しすぎて芯線の先端を傷めてしまう恐れがあります。

しかしながら、こちらの「IWS-50AP」はバッテリーターミナル専用の圧着ペンチであり、海外仕様のアンダーソンコネクタが仕様範囲であれば使用可能！（※裸端子用圧着ペンチでつぶしすぎにご注意下さい）
海外仕様AMPコネクタバッテリ端子の圧着用
アンダーソンコネクタ用 PWRクリンプ、バッテリ端子やアンダーソンコネクターに使用できます。
製品特徴
AWG8-1/0 (8-50sq)幅広く対応！
アンダーソンコネクター対応一覧

50・75・120・175AMP (AWG 8, 6, 4, 1/0)
■50AMP/Anderson SB50 / 電線サイズ8 AWG

■75AMP / 電線サイズ6AWG

■120AMP/Anderson SB120 / 電線サイズ4 AWG

■175AMP/Anderson SB175 / 電線サイズ1/0 AWG
使用シーン
圧着方法
1.端子を装着
電線を端子に装着します。

2.芯線部の圧着
ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

3.被覆部の圧着
上記手順で同様にダイスを選択し圧着してください。

4.完了
引っ張り強度を確認し、カシメ完了。
製品詳細
Q&A

Q.裸端子に使用できますか？
A.使用できません。肉厚の為、カシメ形状が良くありません。裸端子専用圧着ペンチIWS-38、IWS-16をご検討ください。

Q.バッテリーターミナル端子に使用できますか？
A.板型や丸型端子に使用できます。電線挿入部がＵ字形（オープンバレルタイプ）の圧着端子にはご利用いただけませんので、適用工具である圧着工具（IWS-5100A、IWS-8200A等）での圧着対応をお願いいたします。

Q.中国製のAnderson OEM品にも使用できますか？
A.アンダーソンコネクター SB シリーズ SB50, SB120, SB175 &Power 50A&75Aの規格品であれば使える可能性がございます。

Q.ラチェット構成品ですか。
A.ラチェット内蔵品です。

Q.圧着マークありますか。
A.圧着マーク（刻印）は付きません。
