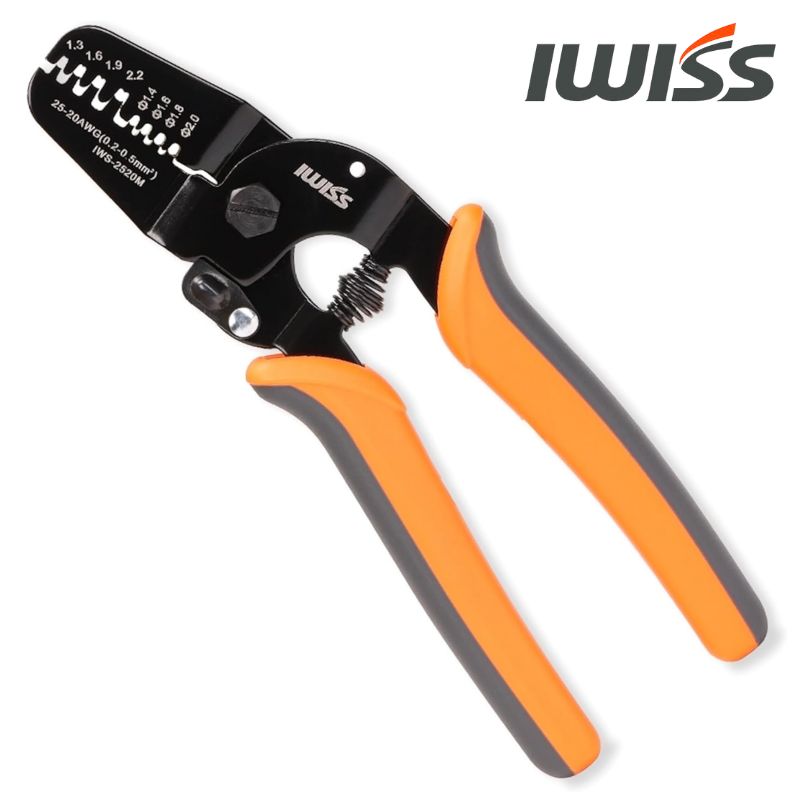

アイウィス(IWISS) 精密圧着ペンチ オープンバレル端子 0.21-0.5mm2 QI端子にも 小・中型端子用 圧着工具 圧着ペンチ QIコネクタ オープンバレル IWS-2520M

2,380

販売サイトへ移動
ブランド IWISS アイウィス
型番 IWS-2520M

製品概要

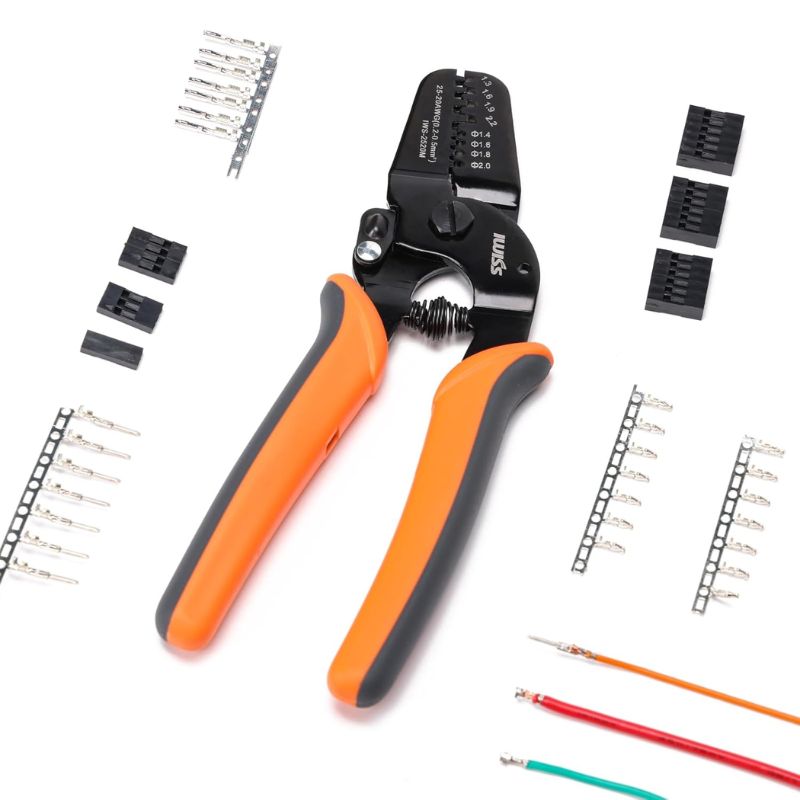

小型のオープンバレル端子・QI端子の圧着に
ハーネスの試作やコネクターの補修に
芯線バレルと被覆バレルを個別に圧着するため、170種以上の端子を高精度に圧着できます。

対応端子 170種類以上の端子に対応。小型のオープンバレル端子やQI端子の圧着が可能。 JST、モレックス、タイコなど国内外の主要メーカーの端子に対応
（※VHコネクタの圧着には、IWS-2820Mが推奨されています。IWS-2520MはVHコネクタには対応していません）。

用途
小型のオープンバレル端子の圧着作業。QI端子の圧着。ハーネスの試作やコネクターの補修。電子工作、ラジコン、自作PCなどの分野で活用できます。

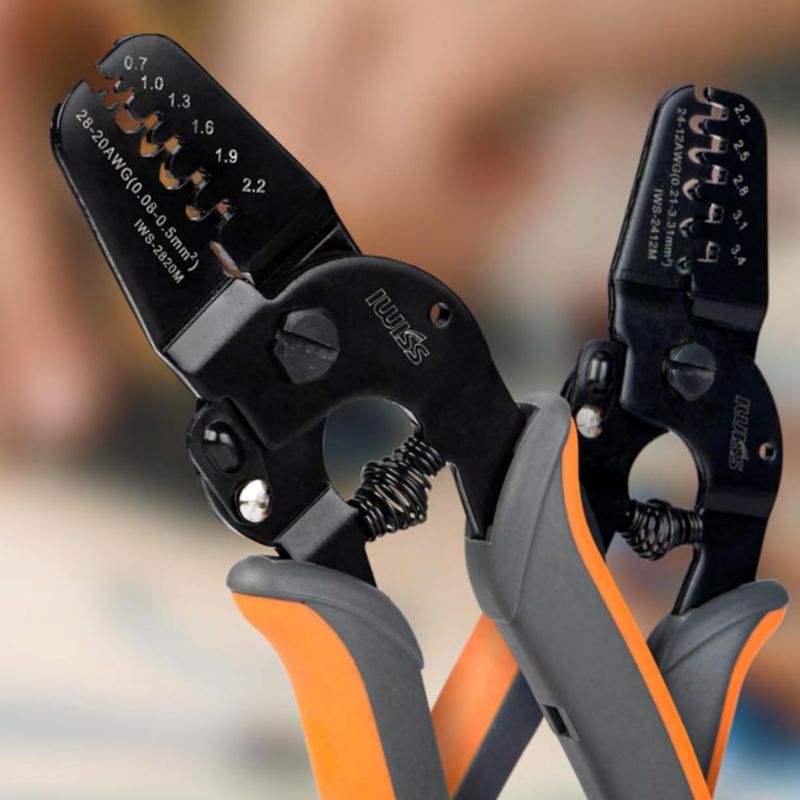

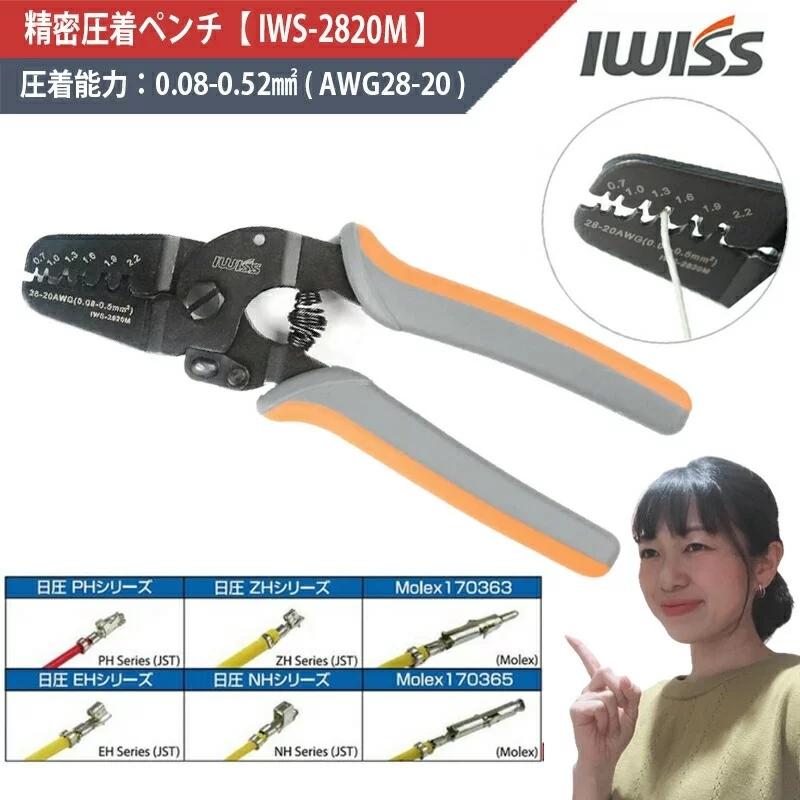

以前のモデル（IWS-2820M、IWS-2412M）と比較して、QIコネクタへの対応が向上！
環境に配慮した「エコ包装」

負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。

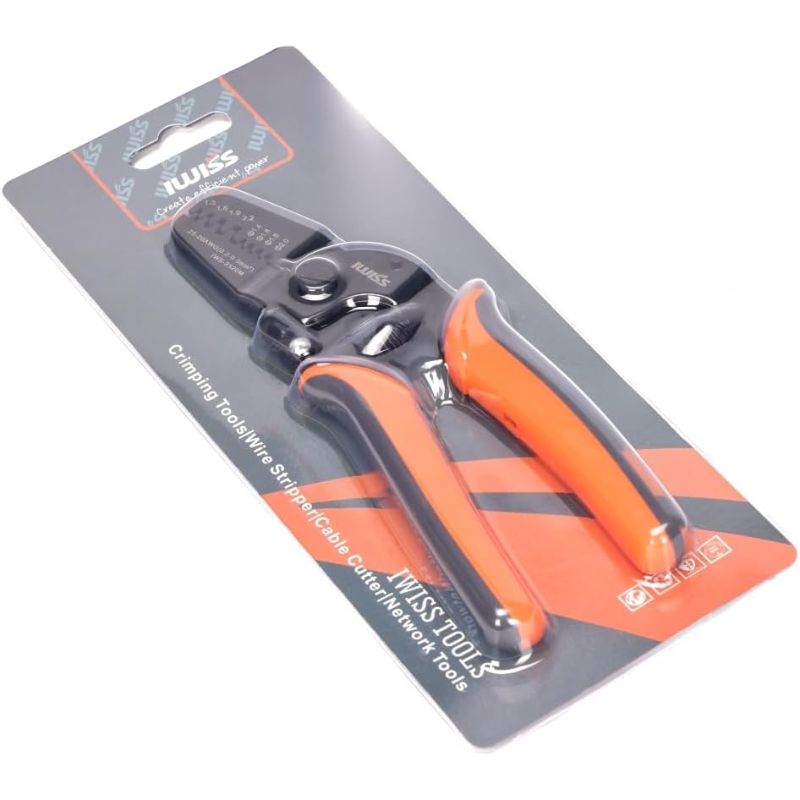

シンプルな簡易包装のブリスターケース包装にてお届けします。

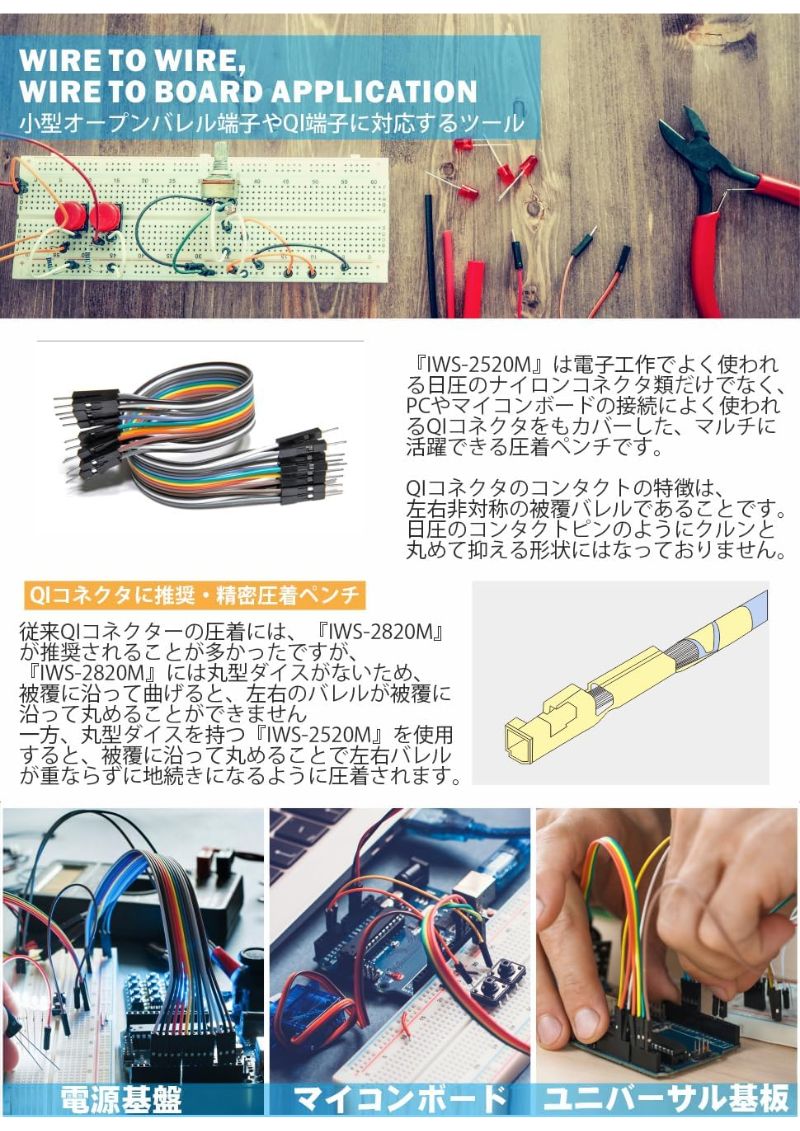

QIコネクタの圧着

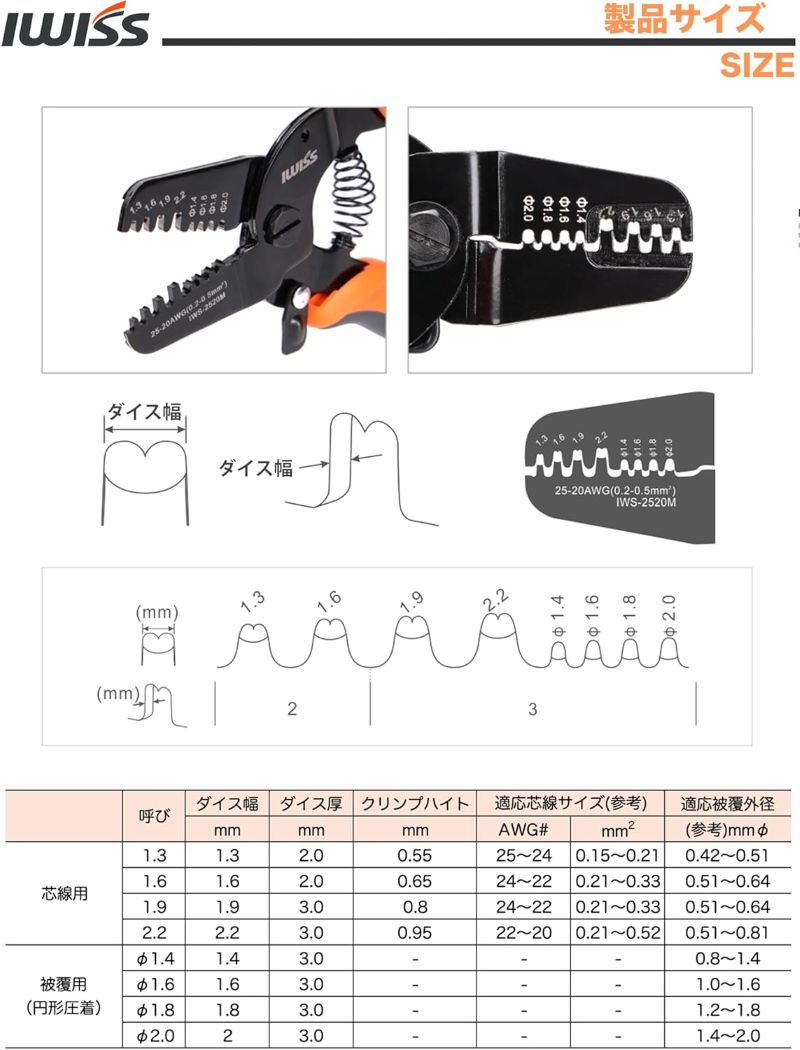

QIコネクタの圧着には、芯線バレルに対してM型W1.3、被覆バレルに対して丸型Φ1.8のダイスを選択することが推奨されています。
被覆バレルを圧着することで、芯線が揺さぶられることによる断線を防ぎます。丸型ダイスを使うことで、被覆バレルが被覆に沿うように丸まり、より確実な圧着が可能です。

※QIコネクタは、ラズパイやアルディーノなどの電子工作によく使われる黒くて四角い端子で、別名2550やデュポンコレクター、ラジコンやドローンではサーボコネクター、海外ではmini PVコネクターなど様々な名前で呼ばれています。
TE （タイコ）

179518-1、 179609-1、 AMP Mini CT 353918-1、 AMPMODU IV/V 182206-2、 61173-1、 1827571-2、 1827589-2、 1903116-2、 1903118-2、 1318106-1、 1318107-1、 1318108-1、 1318112-1、 1375819-3、 170204-1、 170429-1、 170363-1、 170364-1、 770985-1?

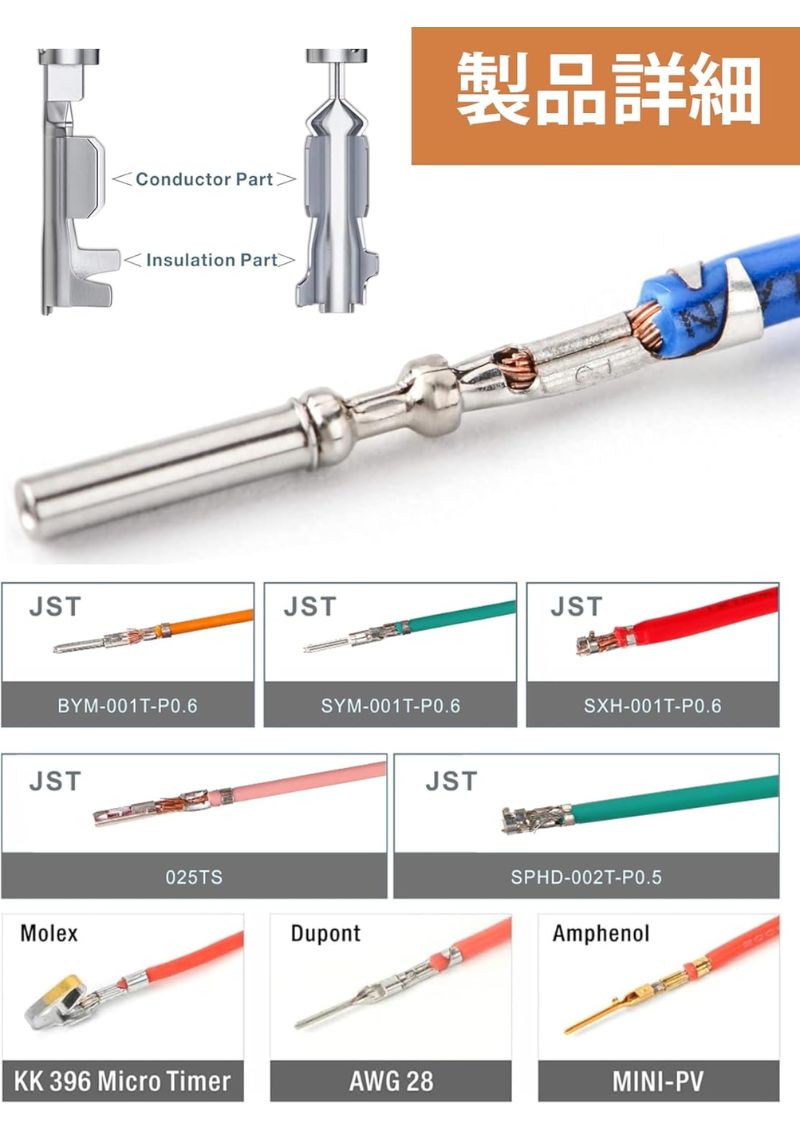

適合端子

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）
用途

極小コネクタを垂直に圧着
垂直移動ダイスを採用の省力タイプの圧着工具

SH GH MX PH XHをペンチ1本に
日圧SHコネクタ用端子（1.0Aピッチ）

GHコネクタ用端子（1.25Aピッチ）

PH・PAコネクタ用端子（2.0Aピッチ）に対応


対応可能なコネクター

弊社独自検証。端子メーカーへのお問い合わせも一切ご遠慮下さい。

JST PH（SPHD-002T-P0.5、SPH-002T-P0.5S、E-230）、

NH（SHF-001T-0.8BS）、XH（SXH-001T-P0.6、E-500、E-560）、

Molex 43030-0007、Molex 1560TL、TE EI（170204-1）、QI/Dupont（E-620、E-1550）

※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。

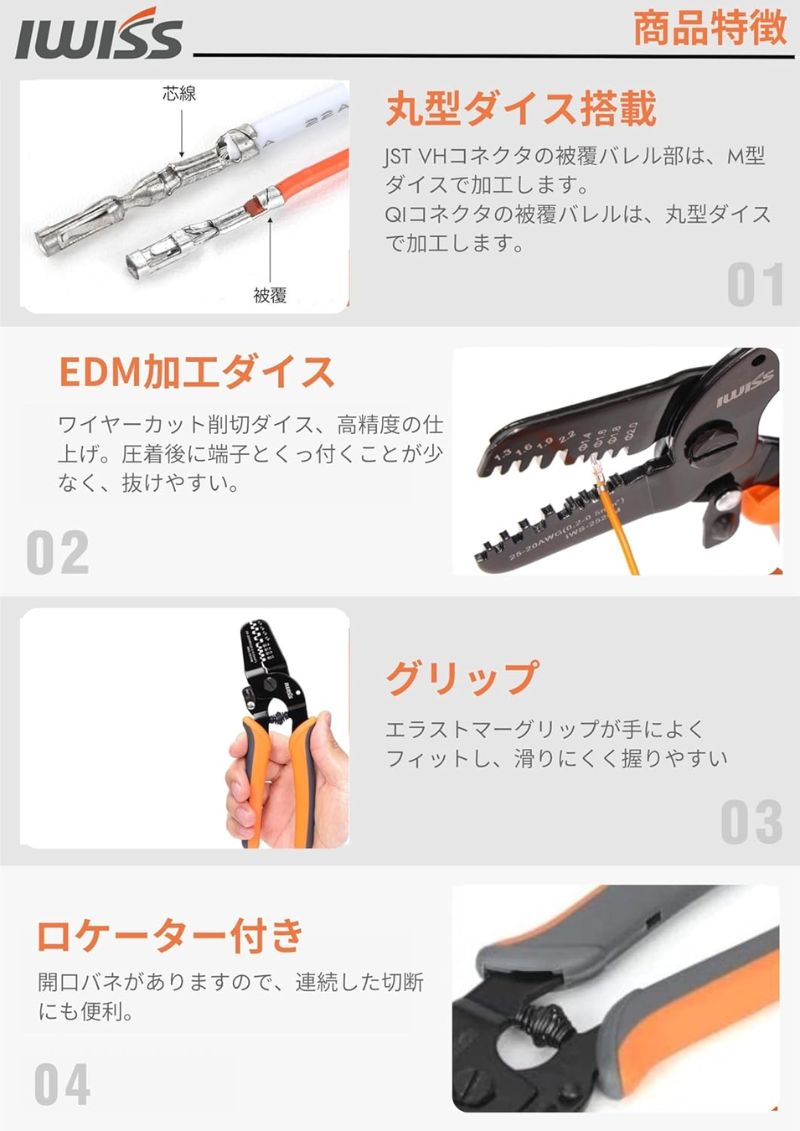

製品特徴

EDMカット品
精密器具並の高精度仕上げ
ダイス表面処理により、圧着後に端子とくっ付くことが少なく、抜けやすい。

グリップ
エラストマー 製
手によくフィットし、握りやすいので、 連続作業にも疲れません。

JST PH XH 小型端子用
Mダイス搭載

QIコネクタの圧着に
TE AMP SEAL 16 コネクタを使用
丸型ダイス搭載
圧着方法

1.端子を装着
電線を端子に装着します。

2.芯線部の圧着
ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

3.被覆部の圧着
上記手順で同様にダイスを選択し圧着してください。

4.完了
引っ張り強度を確認し、カシメが完了です。
