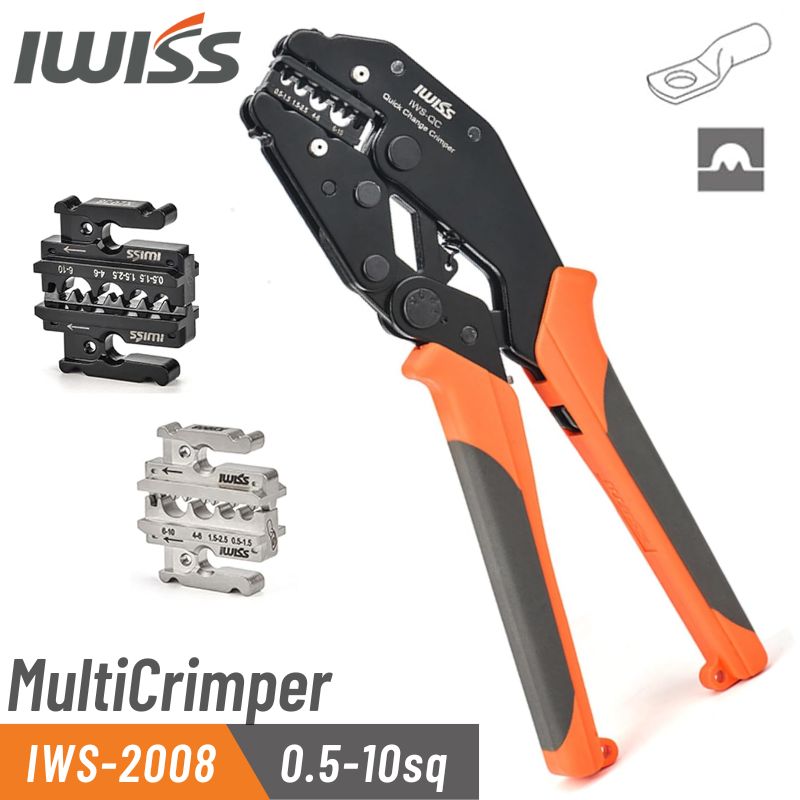

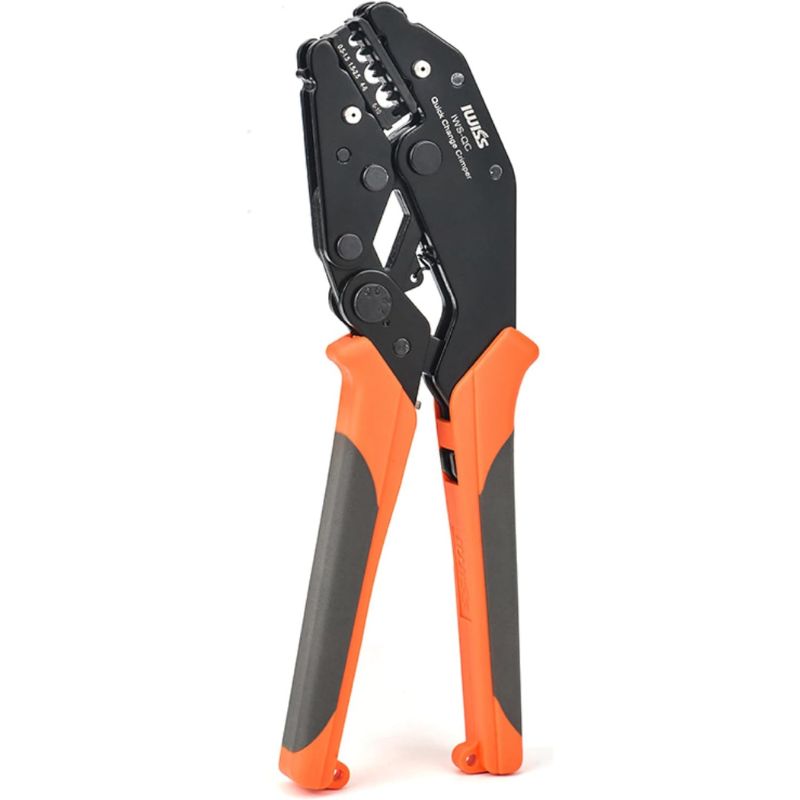

圧着工具 圧着ペンチ IWISS アイウィス 裸端子 ラチェット式 裸端子圧着ペンチ MultiCrimper圧着シリーズ 裸圧着端子 裸スリーブ 0.5〜10mm2対応 IWS-2008

4,080

販売サイトへ移動
ブランド IWISS アイウィス
型番 IWS-2008
シリーズ MultiCrimper圧着 マルチクリンパー
圧着能力 0.5〜2.0mm2 (AWG20-14)
全長 230mm
重量 600g
圧着能力 0.5〜10sq (AWG20〜7)
用途 0.5〜10sqまでの 裸圧着端子、裸スリーブ等の圧着に対応
圧着ダイス 【4サイズ】0.5sq-1.0sq、1.5sq-2.0sq、3.5sq-5.5sq、8sq
（呼びとして0.5〜10sqまでの 裸圧着端子、裸スリーブ等の圧着に対応)

注意事項
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

ご注意（免責）＞ 必ずお読み下さい
・感電の恐れがありますので、活線の圧着作業は行わないで下さい。
・圧着する端子およびスリーブに適合する工具を使用して下さい。
・適正な接続を得る為圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
・成形確認機構により、完全に圧着できるまでハンドルは開かない。

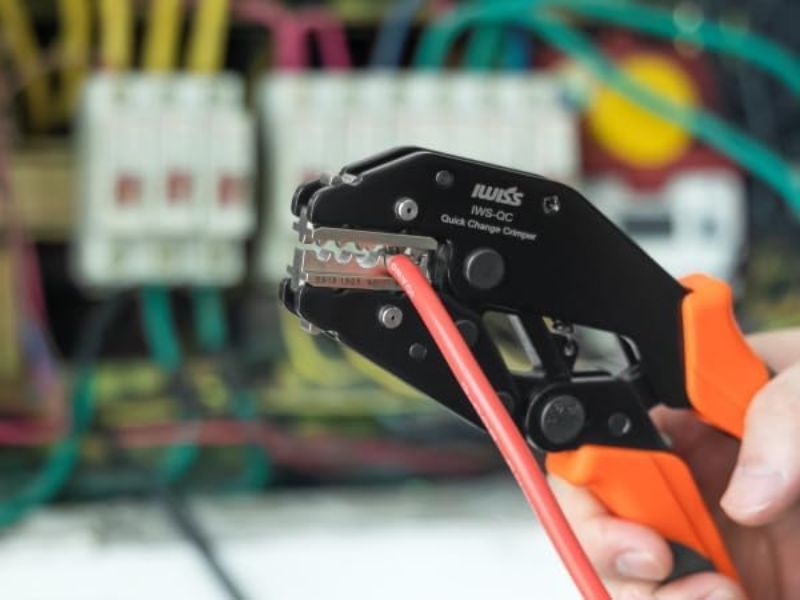

圧着方法（裸端子用IWS-2008を例として）

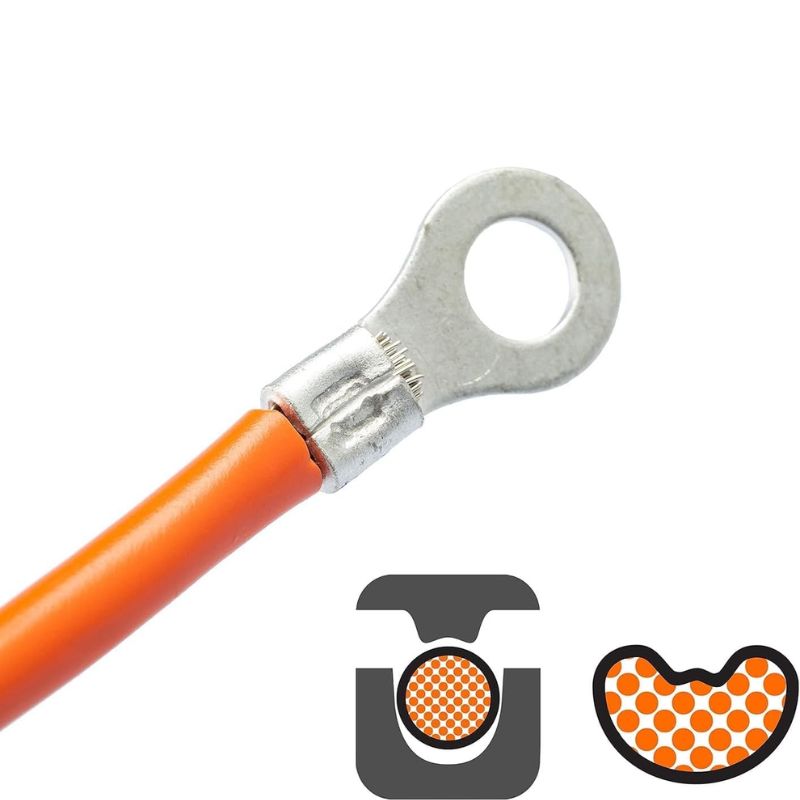

圧着サンプル
製品特徴

■国際規格 DIN IEC 60352-2準拠品

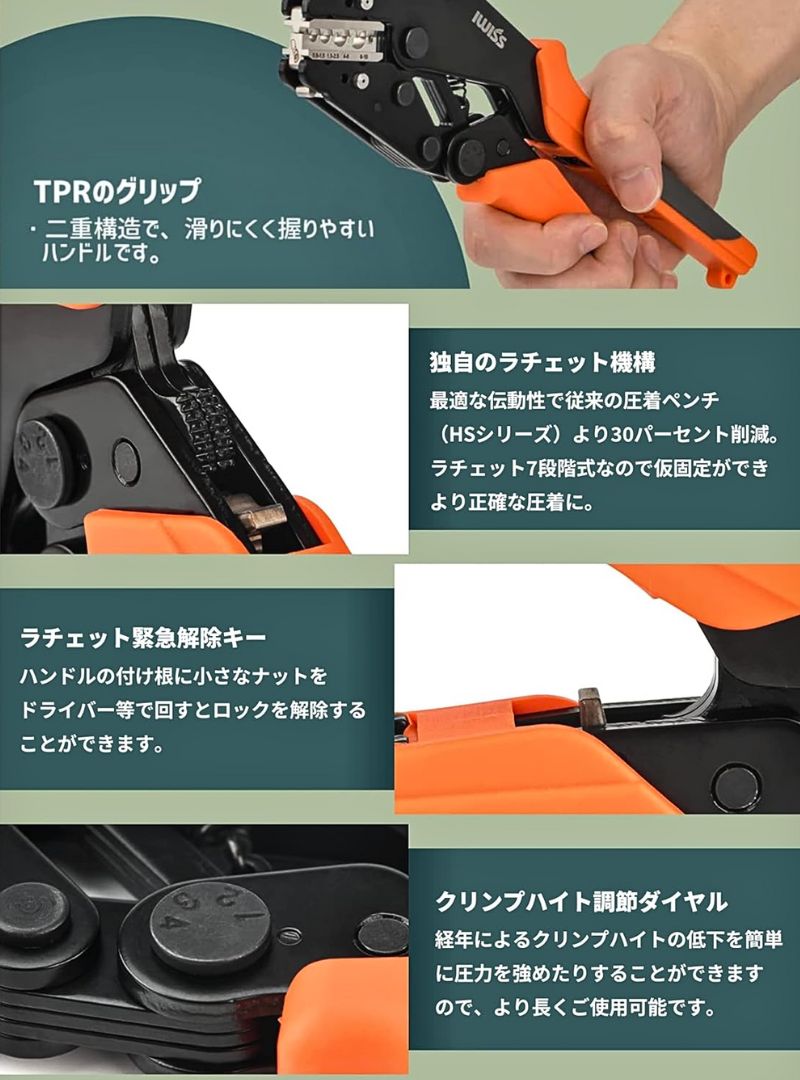

■ 独自の新ラチェット機構
ラチェット7段階式なので仮固定（仮押さえ）ができ、テコの力でより一層強力に正確・確実に圧着長めのハンドルが力を加えやすいです
■ ラチェット緊急解除キー
圧着失敗したときやコンタクトが正しい位置にない時は、ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます
■ エラストマー 製 グリップ手によくフィットし握りやすいので、 連続作業にも疲れません
■ クリンプハイト調節ダイヤル
経年によるクリンプハイトの低下を簡単に圧力を強めたりすることができますので、より長くご使用可能

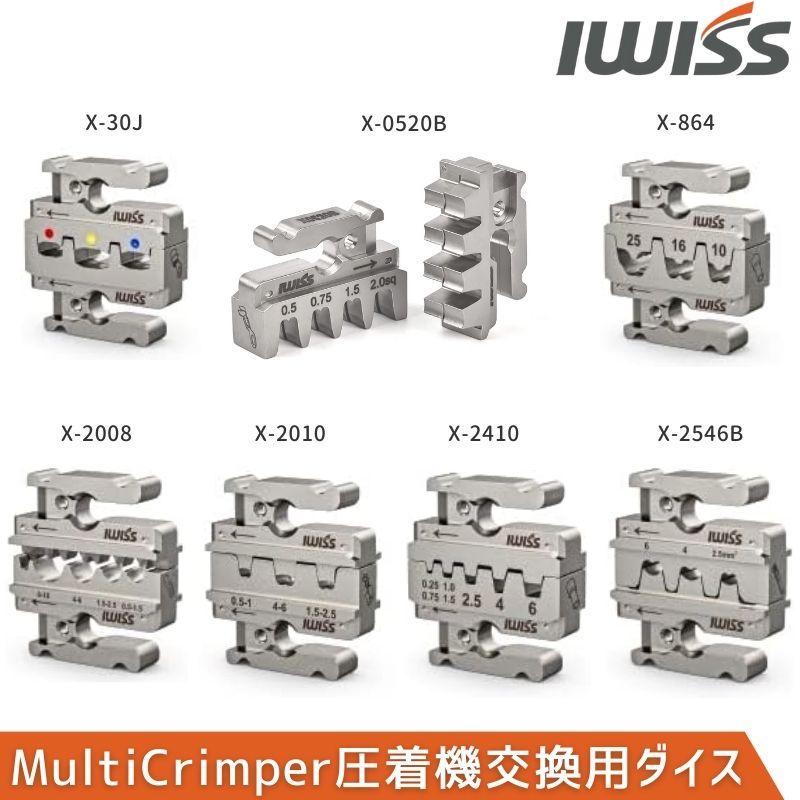

■クイック脱着式ダイスストッパピンを押すだけでダイス交換
別売の絶縁端子、エーモン社のギボシ端子やフェルール端子・裸端子・MC4コネクタ用圧着ダイスに付け替えが可能

よくあるご質問

Q.圧着マーク（成形マーク）ありますか？
A.成形ございません。圧着マークが刻印されませんが、DIN IEC 60352-2規格準拠品になりますので、確実に圧着できます。

Q.圧着端子の「呼び」をどう理解すれば良いか？
A.圧着端子は使用する線材とネジの組み合わせによって多くの品種があり、これらを識別するために統一された呼び方が決まっています。 例えばR5.5-6というのは、断面積が5.5平方ミリの電線を直径6ミリのネジに接続する丸形圧着端子であることを意味します（※手動圧着工具の場合、端子の適合電線範囲内であっても、工具にはご使用になる電線が適合しない場合がありますのでご注意ください。）

Q.裸端子はどん形のものか？
A."裸端子"または“裸圧着端子”は、一般に電線が単線のときに使用され、端子接続部分の形状が丸形のものや、先が開いた先開形のものなどがあります。

Q.ラチェット構成品ですか。
A.ラチェット構成品です。ハンドルが開くまで最後まで加締めてください。

Q.ダイス部はシルバー？ブラック？
A.アルマイト皮膜にシルバーと黒の2色がございますが、ランダムで発送されますので、予めご了承ください。
