2000円ポッキリ 圧着ペンチ 圧着工具 絶縁被覆付圧着端子 絶縁端子 エンドスリーブ圧着工具 絶縁被覆 圧着マーク付き 0.25-6.0mm2 修理工具 配線

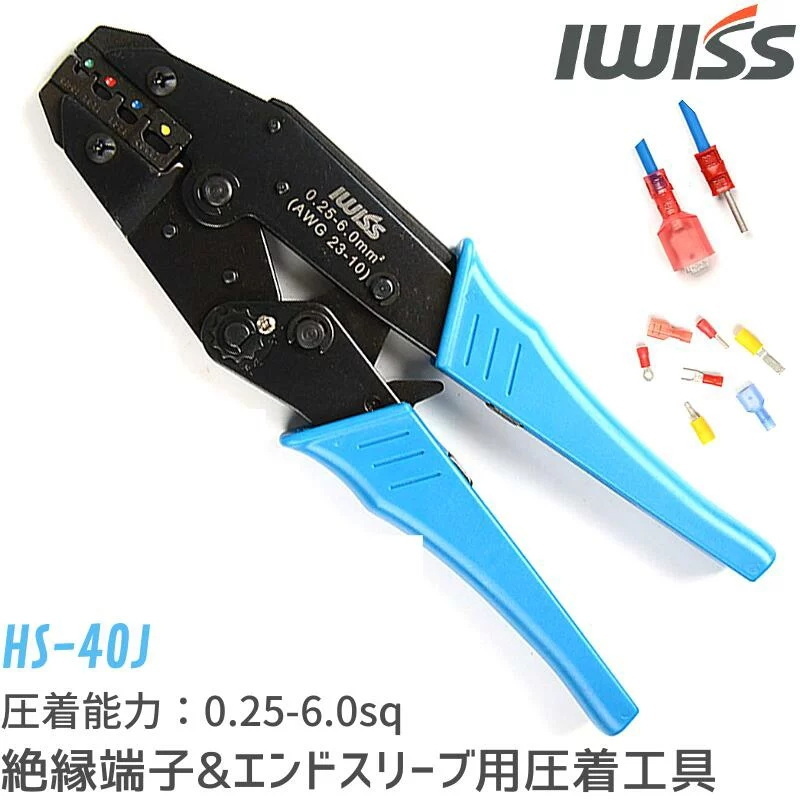

型番 HS-40J
概要 絶縁端子、エンドスリーブ用圧着工具
圧着能力 0.25mm?〜6.0mm? (AWG24〜10)
全長 230mm
重量 600g
対応端子 絶縁端子、エンドスリーブ
圧着ダイス ・(緑) 0.25sq〜0.5sq
・(赤)1.0sq〜1.5sq
・(青)1.5sq-2.5sq
・(黄)4.0sq〜6.0sq
仕様 トグル機構・ラチェット機構
特徴 ・ラチェット機能
・ラチェット緊急解除
・柄幅が50mmと狭く使いやすい
・機械機構用合金が使用されるため確実かつスピーティーな圧着を実現
・適合範囲や圧着マークがくっきり
使用方法 STEP 1：金属端子を圧着工具で仮押さえ
工具側のちょうど合いそうな「かしめ穴」を選び、ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。

STEP 2：被覆を挿入
ストリップしたワイヤーをピンの被覆バレル側から挿入し、グリップを強く握って圧着します。ラチェットを最後まで握り込めば圧着完了。

更に強く握り込むとラチェットのロックが解除され、ヘッドが開きます。状態を確認してから完了です。
