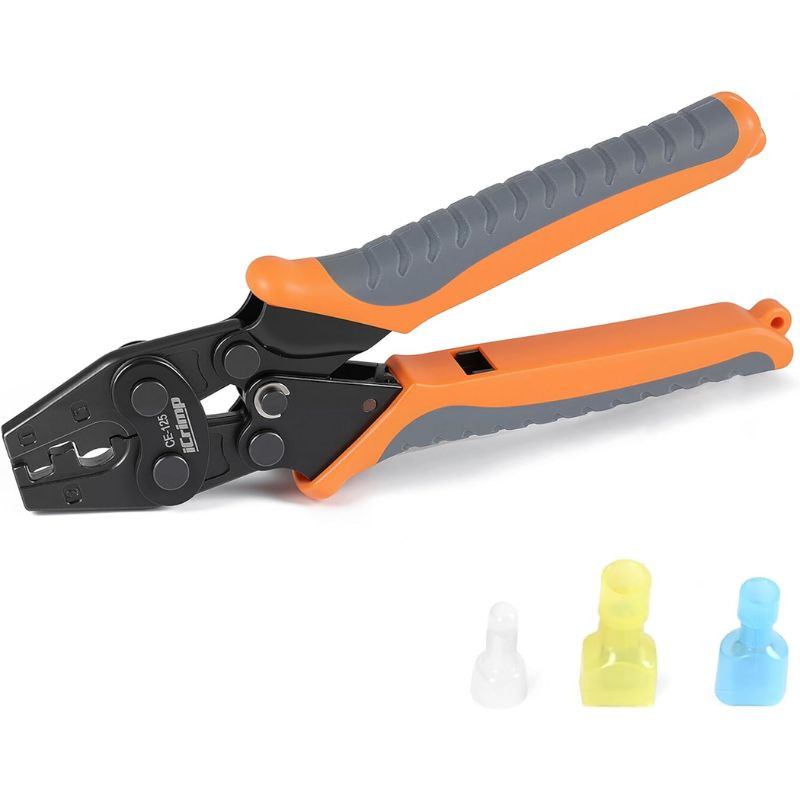

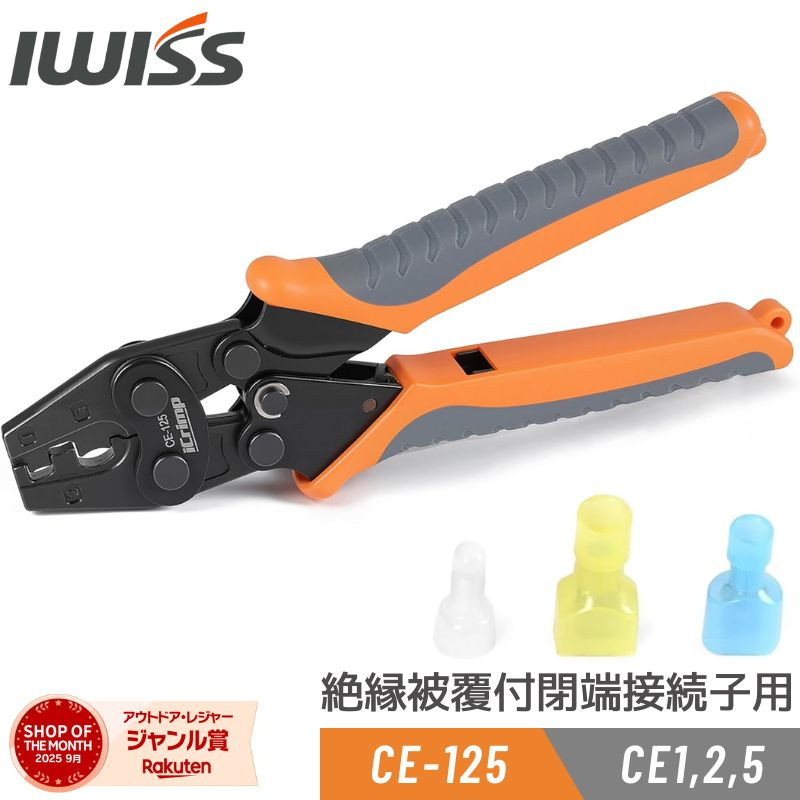

アイクリンプ(iCrimp) 絶縁被覆付閉端接続子 CE1/2/5 熱収縮タイプ防水形圧着端子用 圧着工具 圧着ペンチ ラチェット式 CE-125 絶縁被覆 絶縁 工具 防水 ペンチ

2,250

販売サイトへ移動
型番 CE-125
ブランド iCrimp/アイクリンプ
製品概要 絶縁閉端子の圧着サイズ CE1/CE2及びCE5に対応した圧着工具CW-125になります。
新ラチェット機構内蔵の軽量&コンパクト設計で、手にソフトにフィットするポケットサイズです。
※一部の海外製防水型絶縁端子にも使用可能です。
圧着能力 CE1/CE2/CE5 (0.5-6.0mm2 ※：mm2≒sq)
全長 175mm
重量 270g

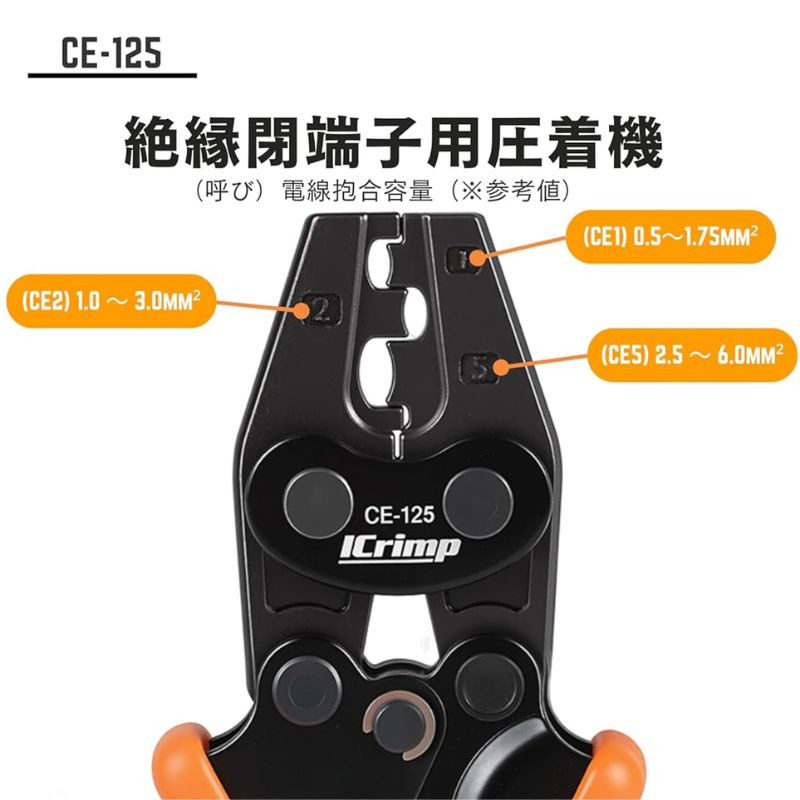

圧着ダイス (CE1) 0.5sq〜1.75sq
(CE2)1.0sq〜3.0sq
(CE5)2.5sq-6.0sq

関連ワード
アイウィス ラチェット 配線 自動車 バイク 電工 電装 電線 DIY 電気工事 絶縁被覆付閉端接続子 絶縁被覆付閉端子 CE型 絶縁端子 修理 練習用 送料無料
用途絶縁被覆付閉端接続子用 もしくは 防水型絶縁圧着スリーブを確実に垂直圧着圧着

※ご注意ください
1. SB2218等ニチフ社防水圧着スリープに対応いたしません。

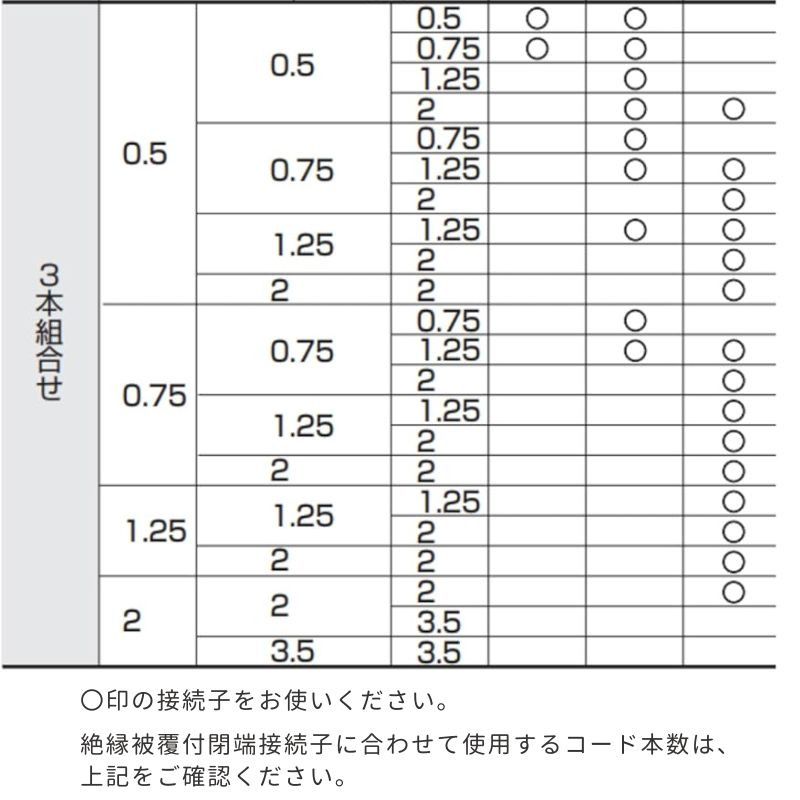

2. 絶縁閉端子に合わせるコード本数を商品説明画像4枚目をご確認ください。本数を間違ってしまうと圧着不良になります。

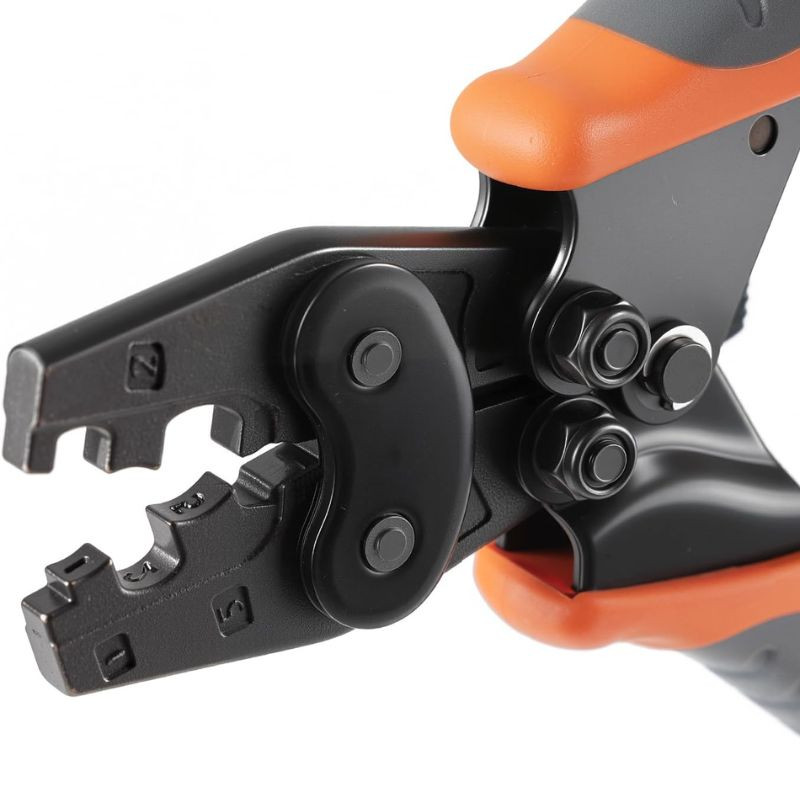

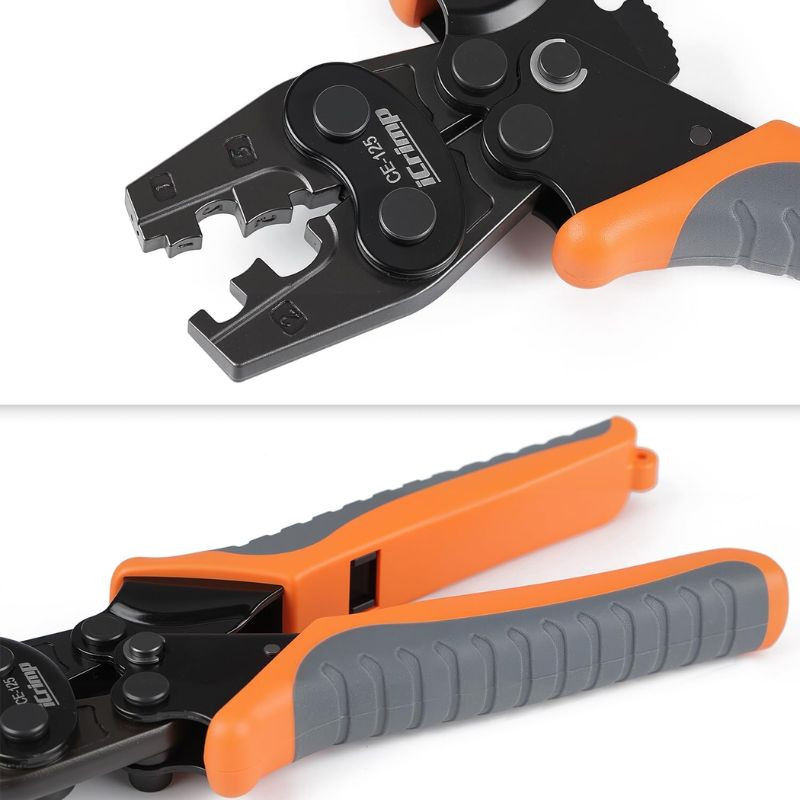

製品特徴・粉末鋳造ダイス：鋭いエッジがなく、滑らかな仕上がり

・ラチェット機構とテコの力で、より一層強力・確実に圧着
通常のペンチ同様、単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単に行うことが可能。
被覆ごと噛んで端子が抜けない場合、ラチェット緊急解除キーを動かしてロック解除もできる！

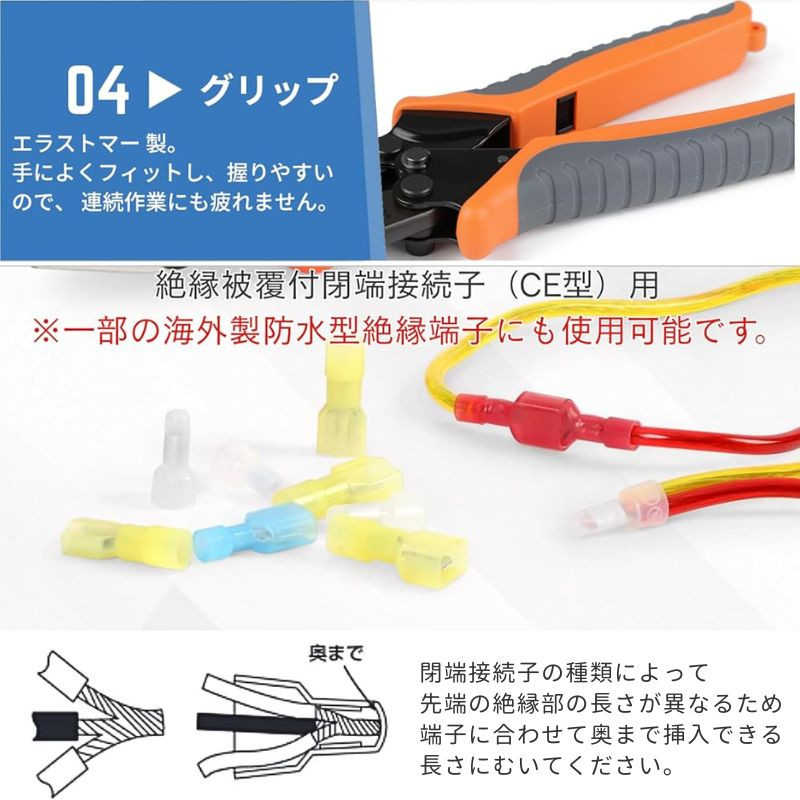

・TPPクリップ
閉じた時約50mm、とてもハンディ。柄幅が狭く使いやすい、滑りにくいハンドルなので、連続作業にも疲れません。
圧着方法STEP 2：仮押さえ
ダイスにセットします。ピンが外れないようヘッドを閉じて下さい。

STEP 3：端子に芯線を挿入
芯線をよく捻じ込んでから入れて下さい。

STEP 4：かしめ
ラチェットを最後まで握り込めば圧着完了。仕上がりを確認して、完成です。
よくあるご質問Q.適合電線コード本数は？
A.電線抱合範囲内でご使用ください。また、絶縁被覆付閉端接続子に合わせて使用するコード本数は上記をご確認ください。本数を間違ってしまうと圧着不良になりますので、ご注意ください。
圧着可能な単線およびより線の線径の1mm迄になります。

Q.UL・CSA登録品でしょうか。
A.UL・CSA登録品ではございません。UL・CSA品「EDMカット品 IWS-125」をご検討ください。

Q.圧着工具（新品）のハンドル動作がかたい。正常ですか？
A.新品の場合、リングやピンがかたいことは正常です。しばらくお使いいただくことで少しずつなじみ、軽くなります。

Q.ラチェット構成品ですか。
A.ラチェット内蔵品です。

Q.ハンドルが開かない時の解除方法は？
A.ハンドルを強く握りこみ、電線とリングスリーブを押し潰すことで、ハンドルを解除することができます。ハンドルの外側方向（開く方向）には絶対に力を加えないでください。

手順1 工具を逆さまに持ち替え、両手でハンドルの先を握る
手順2 ハンドルを両手で強く握り続ける
手順3 緊急解除レバーをドライバーで動かしてみる。電線が固定されていても、誤ったダイスで圧着した端子・電線は使用できません。再度、正しい組み合わせで圧着作業を行ってください。
