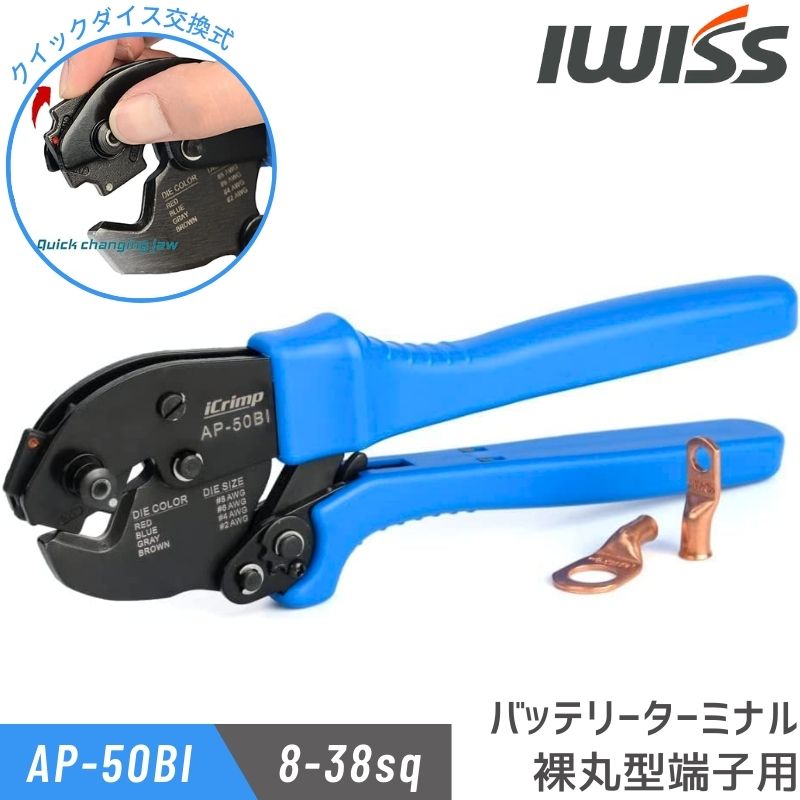

アイクリンプ iCrimp 裸端子 板タイプ バッテリーターミナル 圧着ペンチ ロータリーダイス式 圧着工具 工具 板タイプ 丸型端子 8-38sq AP-50BI

2,980

販売サイトへ移動
型番 AP-50BI
概要 裸圧着端子用圧着工具IWS-6S
裸端子 R 3.5 に対応するモデル
4ダイス装備、1.25、2、3.3、5.5mm2の裸端子に対応
全長 245mm
重量 580g
用途 38sqまでのバッテリーターミナル（板タイプ）や裸丸型端子の圧着に
圧着能力 8sq〜38sq (AWG8〜2)
ロータリーダイス (4サイズ)10/14/22/38 sq
かしめ形状 台型(※圧着マークはございません)
バッテリー電線挿入部が筒状で、潰すタイプの裸圧着端子専用
※電線挿入部がＵ字形（オープンバレルタイプ）の圧着端子にはご利用いただけませんので、適用工具である圧着工具（IWS-5100A、IWS-8200A等）での圧着対応をお願いいたします。
製品特徴
・重心位置が最適に設計されており、ハンドルが長めなのでかしめやすい
・ロータリー式のダイス交換がスムーズで作業効率アップ
使用方法
STEP 1：ケーブルをカット
ケーブルを目的に合わせて適宜にカットしてください
STEP 2：皮剥き被覆をニッパーやストリッパー等で剥いでください
STEP 3：ダイスをセット
端子またはスリープを適合したサイズの歯型をロケーターでセットします
STEP 4：被覆を挿入所定の長さに被覆剥ぎした電線を端子又はスリーブに挿入します
STEP 5：圧着
成形確認機構が解除されハンドルが自力で開くまで荷重を加えますハンドルを開き、圧着した端子またはスリーブを取り出します
SIZE
IWISS TOOLS
IWISS・iCrimp
アイウィス「IWISS」および「ICrimp」はプライヤやベンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランド。
発売されたオープンバレル用圧着ベンチやワイヤベンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。
