2000円ポッキリ オープンバレル カプラー端子 オープンバレル端子 ギボシ 圧着ペンチ 圧着工具 圧着 工具 ペンチ ターミナル ギボシ端子 自動車 整備 IWS-1424A

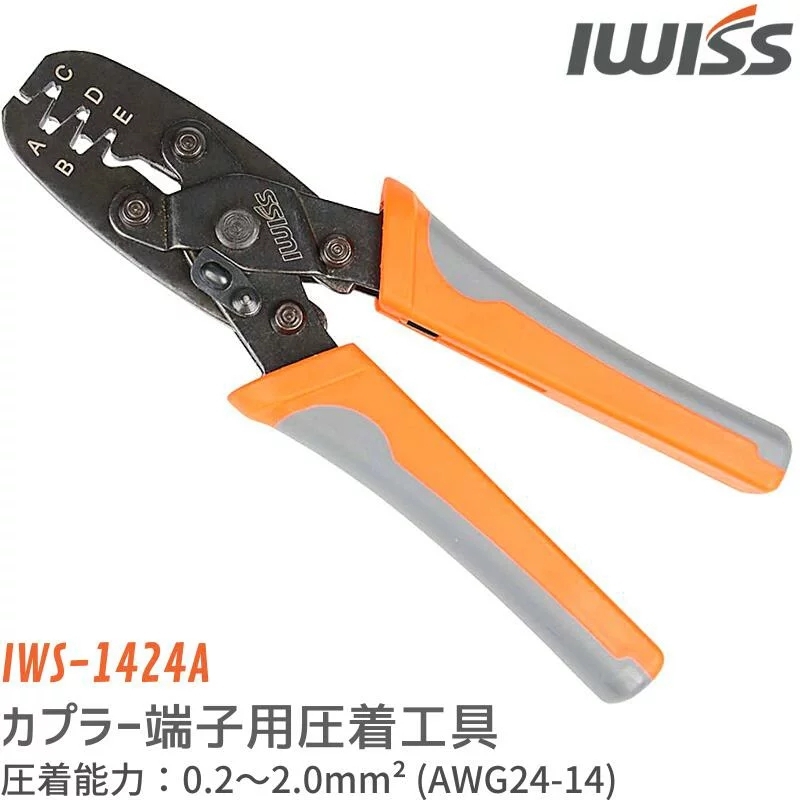

型番 IWS-1424A
概要 アイウィス社カプラー端子専用の圧着ペンチIWS-1424Aシリーズ
全長 195mm
重量 280g
圧着能力 AWG24-14 (0.2-2.0mm^2)
用途 芯線と被覆を個別に圧着
適合 OEM、Molex、Delphi、Deutsch、AMP / Tyco、Harley、PC / Computer、Automotive、デルファイ社Weather Pack、Metri-Pack等の圧着作業に
使用方法 STEP 1：芯線圧着用ダイスの選定
芯線圧着用ダイスを選定。バレルを平行にした時の幅をノギスで計測してください。

STEP 2：端子を装着
選択したダイスの凹部に芯線バレルを手で装着してください。
グリップを軽く握り、芯線バレルとダイスを仮固定します。

STEP 3：芯線部の圧着
ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。

STEP 4：被覆部の圧着
上記手順で同様にダイスを選択し圧着してください。
