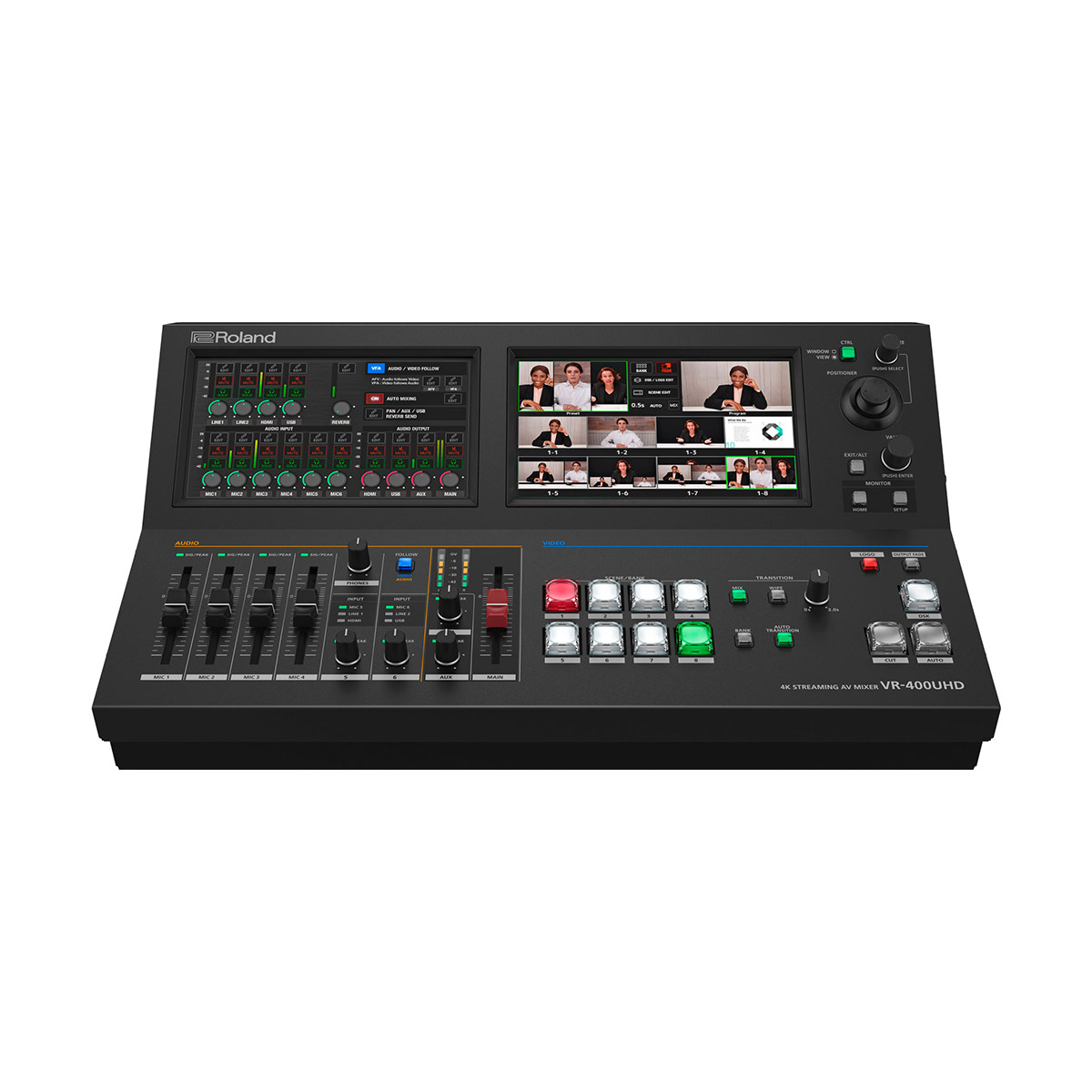

Roland ローランド VR-400UHD ストリーミングAVミキサー VR400UHD

4K演出を2つのタッチ・モニタ-で直感的に

視聴ページへ(外部サイト)

特徴

VR-400UHDは,直感的な操作性で,リアルとライブ配信のイベント演出に必要なワ-クフロ-を管理できるソリュ-ションです.左右に並ぶ2つのタッチ・モニタ-により,入力映像の確認,映像合成(シ-ン)の切り替え,オ-ディオ・ミキシングや映像出力などの操作が可能です.

企業や学校のイベントはもちろん,日々の発信業務や映像コンテンツ制作に必要な入出力や機能を1台に集約.また,4K対応のHDMIとUSBストリ-ミングにより,クライアントや視聴者により高い映像品質を提供できます.

スム-ズなワ-クフロ-
VR-400UHDは2つのタッチ・モニタ-と,操作したい機能にすぐにアクセスできる操作パネルとプロフェッショナルな機能で,より効率的にハイブリッド・プレゼンテ-ションを実現します.

詳細情報

映像映像処理4:2:2(Y/Pb/Pr),10ビット映像チャンネル数4チャンネル入力映像フォ-マットHDMI 4K IN:
2160p/60Hz,59.94Hz,50Hz,30Hz,29.97Hz,25Hz,24Hz,23.98Hz
1080p/60Hz,59.94Hz,50Hz,30Hz,29.97Hz
1080i/59.94Hz,50Hz
720p/60Hz,59.94Hz,50Hz

※HDCP 1.4,2.2対応
※CEA-861-F準拠
※色域:Rec.709,Rec.2020
※輝度:SDR,HDR PQ(HDR10),HDR HLG出力映像フォ-マットHDMI 4K OUT:
2160p/60Hz,59.94Hz,50Hz,30Hz,29.97Hz,25Hz,24Hz,23.98Hz
1080p/60Hz,59.94Hz,50Hz,30Hz,29.97Hz

※HDCP 1.4,2.2対応
※CEA-861-F準拠
※色域:Rec.709,Rec.2020
※輝度:SDR,HDR PQ(HDR10),HDR HLG

HDMI HD OUT:
1280×720/60Hz

※HDCP 1.4対応
※CEA-861-F準拠
※色域:Rec.709
※輝度:SDR

4K STREAMING:
960×540,1280×720,1920×1080,2560×1440,3840×2160

※フレ-ム・レ-ト(~2560×1440):25Hz,29.97Hz,30Hz,50Hz,59.94Hz,60Hz
※フレ-ム・レ-ト(3840×2160):25Hz,29.97Hz,30Hz
※色域:Rec.709
※輝度:SDR
※USB Video Class準拠静止画Bitmap File(.bmp)最大3840×2160,24ビットカラ-,非圧縮
JPEG File(.jpg,.jpeg)最大3840×2160,24ビットカラ-
PNG File(.png)最大3840×2160,24ビットカラ-
※最大8枚まで記憶可能
※PNGアルファ・チャンネル対応映像エフェクト切り替え:カット,ミックス,ワイプ(11パタ-ン)
合成:バックグラウンド,レイヤ-1(ピクチャ-・イン・ピクチャ-+キ-)(※1),レイヤ-2(ピクチャ-・イン・ピクチャ-+キ-)(※1),DSK(※2),ロゴ(※3)
その他:マルチビュ-,アウトプット・フェ-ド,アウトプット・フリ-ズ,アウトプット・キャプチャ,静止画再生,テスト・パタ-ン出力

※1 ルミナンス・キ-,クロマ・キ-
※2 ルミナンス・キ-,クロマ・キ-,静止画αチャンネル
※3 ルミナンス・キ-,クロマ・キ-,静止画αチャンネル,4Kストリ-ミング出力専用.最大サイズは1920×1080.音声音声処理サンプル・レ-ト:24ビット,48kHz音声チャンネル数14チャンネル
※MIC×6,LINE×2,HDMI,USBオ-ディオ・フォ-マットHDMI 4K IN:リニアPCM,24ビット,48kHz,2ch
HDMI 4K OUT:リニアPCM,24ビット,48kHz,2ch
4K STREAMING(入力/出力):リニアPCM,16ビット,48kHz,2chオ-ディオ・エフェクトチャンネル・エフェクト:オ-ト・ゲイン,ハイ・パス・フィルタ-,アンチ・フィ-ドバック,ノイズゲ-ト,ディエッサ-,コンプレッサ-,4バンドPEQ,ディレイ,オ-ト・ミキシング
マスタ-・エフェクト:リバ-ブ,コンプレッサ-/リミッタ-,ラウドネス・オ-ト・ゲイン・コントロ-ル,15バンドGEQ,ディレイ
その他:アウトプット・フェ-ド,テスト・ト-ン出力共通部外部記録メディアUSBメモリ-(市販品)その他機能シ-ン・メモリ-(64個)
パネル・ロック機能
EDIDエミュレ-タ-
メニュ-言語(英語,日本語)接続端子映像入力端子HDMI 4K IN 1~3,4-1~4-4端子:HDMIタイプA(HDMI 2.0)×7
※HDCP 1.4,2.2対応
※マルチフォ-マット対応映像出力端子HDMI 4K OUT 1~2:HDMIタイプA(HDMI 2.0)×2
※HDCP 1.4,2.2対応
※マルチフォ-マット対応

HDMI HD OUT:HDMIタイプA(HDMI 1.4)×1
※HDCP 1.4対応

4K STREAMING:USB Type-C (USB 3.2 GEN 2 10 Gbps)音声入力端子アナログ:
AUDIO MIC IN 1~4:コンボ・タイプ(XLR,TRS標準),ファンタム電源(DC48V,10mA Max)
AUDIO MIC IN 5~6:TRS標準タイプ
AUDIO LINE IN 1~2:RCAピン・タイプ

デジタル:
4K STREAMING:USB Type-C
HDMI 4K IN 1~3,4-1~4-4端子:HDMIタイプA(HDMI 2.0)×7音声出力端子アナログ:
AUDIO OUT MAIN(L,R):XLRタイプ
AUDIO OUT AUX(L,R):RCAピン・タイプ
PHONES:ステレオ標準タイプ

デジタル:
4K STREAMING:USB Type-C
HDMI 4K OUT 1~2:HDMIタイプA(HDMI 2.0)×2
HDMI HD OUT:HDMIタイプA(HDMI 1.4)×1その他の端子USB HOST1~2:USB Aタイプ
RS-232:9ピンD-subタイプ(オス)
LAN:RJ45タイプ,100BASE-TX
TALLY:9ピンD-subタイプ(メス)オ-ディオ入出力規格規定入力レベルAUDIO MIC IN 1~6:-64~+4dBu(最大入力レベル:+24dBu)
AUDIO LINE IN 1~2:-10dBu(最大入力レベル:+10dBu)入力インピ-ダンスAUDIO MIC IN 1~6:16kΩ(ファンタム電源　OFF),8kΩ(ファンタム電源　ON)
AUDIO LINE IN 1~2:2.7kΩ規定出力レベルAUDIO OUT MAIN(L,R):+4dBu(最大出力レベル:+24dBu)
AUDIO OUT AUX(L,R):-10dBu(最大出力レベル:+10dBu)
PHONES:90mW+90mW(32Ω負荷時)出力インピ-ダンスAUDIO OUT MAIN(L,R)端子:600Ω
AUDIO OUT AUX 1(L,R):1kΩ
PHONES:10Ω残留ノイズ・レベル(IHF-A,typ.)-87dBu(全フェ-ダ-Min)
-85dBu([MAIN]フェ-ダ-:ユニティ-,チャンネル・フェ-ダ-:INPUT 1チャンネルのみユニティ,PREAMP Gain:Min)
-57dBu([MAIN]フェ-ダ-:ユニティ-,チャンネル・フェ-ダ-:INPUT 1チャンネルのみユニティ,PREAMP Gain:Max)
※入力150Ωタ-ミネ-ト
※出力端子:AUDIO OUT MAIN(L,R)

-100dBu(全フェ-ダ-Min)
-99dBu([MAIN]フェ-ダ-:ユニティ-,チャンネル・フェ-ダ-:INPUT 1チャンネルのみユニティ,PREAMP Gain:Min)
-80dBu([MAIN]フェ-ダ-:ユニティ-,チャンネル・フェ-ダ-:INPUT 1チャンネルのみユニティ,PREAMP Gain:Max)
※入力150Ωタ-ミネ-ト
※出力端子:AUDIO OUT AUX(L,R)その他ディスプレイ7インチ・グラフィック・カラ-LCD 800×480ドット(タッチ・スクリ-ン)×2内蔵スピ-カ-モノラル　1W電源AC100V(50/60Hz)消費電力115W動作温度+5~+40℃外形寸法436(幅)×279(奥行き)×137(高さ)mm質量6.8kg付属品スタ-トアップ・ガイド
電源コ-ド(2P-3P変換器)
保証書
