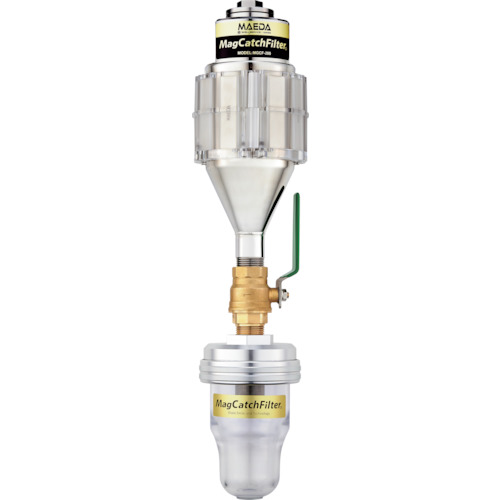

前田シェル マグキャッチフィルター MGCF-200 Rc1 最大流量70L/min

JANコード

4580114135189

特長

●液中（クーラント液、洗浄液、作動油、冷却水等）の微鉄粉を除去します。
●一般的な磁石の１０倍以上の磁力があるネオジウム磁石（約14,000ガウス）を採用することで、最小捕捉粒子径0.05μの鉄粉回収を可能にしました。
●ワンパスあたりの捕集効率は10ミクロン以上で約95%、3〜5ミクロンでも約60%キャッチします。
●配管途中に接続するインラインタイプのため、液体すべてに磁力を発揮します。
●メンテナンスも2ステップ（マグネットを外して、ボウルに溜まった液体・鉄粉を捨てる）で洗浄作業がなく手や衣服が汚れません。
●切削、研削、シェービング、放電などの各種加工では、精度向上だけでなく、切削工具に代表される消耗品や、クーラント液の延命も可能です。

用途

●切削加工
●研削加工
●シェービング加工
●放電加工
●洗浄機

仕様

●全長(mm)：550
●全幅(mm)：154
●接続口径：Rc1
●使用流体：水・油
●最高圧力(MPa)：1.2
●最高温度(℃)：50
●最大流量(リットル/min)：70
●捕集容量(g)：300
●接続口径(インチ)：Rc1

材質／仕上

●ボディ：ステンレス
●マグネット：ネオジウム磁石
●ボウル：PET

注意事項

●使用前の本製品のマグネットケースは、第1ボウル本体と接着しておりません。（ボウル内にスラッジを含まない状態の為。）製品開封時はマグネットケースの落下にご注意ください。「メンテナンス」は取扱説明書をご確認の上行ってください。
●仕様範囲外での使用はできません。マグネットケースは分解しないでください。（本製品のマグネットケースには、通常の磁石の10倍以上の磁力を持つネオジウム磁石を使用しているため、取り扱いを誤ると大変危険です）
●磁石をペースメーカーなどの電子医療機器を装着した人に近づけないで下さい。（医療機器の製造動作を損なう恐れがあり、医療機器装着者への重篤な危険を招く恐れがあります）磁石を磁気媒体（ICカード類）、精密機器（時計）電子機器（携帯電話やコンピューター）に近づけるとデータの破損や故障の原因となります。磁石に強い衝撃を与えると磁石自体が欠けたり、表面処理が剥がれて本来の性能が著しく低下する可能性があります。
●使用対象流体は「水」および「油」です。第1ボウルに取り付けてある矢印を確認し、IN側とOUT側を間違えないよう設置してください。また第2ボウルが下向きになるよう垂直に設置してください。マグキャッチの下方向は、メンテナンスの為、60mm以上のスペース（作業性考慮）を設けてください。
●マグキャッチフィルターはモデルごとに仕様が異なります。製品選定時は、必ず「最高圧力」や「最高温度」などが仕様範囲内であることを確認してください。特に、サージ圧やウォーターハンマーなどが発生するラインで使用する場合は注意してください。
