富士電機 インバータ FRN0.2E3S-7J (三相モーター制御用) Aceシリーズ 単相 200V 0.2kW 高性能・スタンダード形インバーター
38,984
製造元：富士電機
型式：FRN0.2E3S-7J
【返品不可】
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。
型式：FRN0.2E3S-7J
【返品不可】
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。
高性能・スタンダード形インバータ
富士電機 インバータAceシリーズの特長
○高い基本性能
・最高出力周波数を599Hzに拡大し、高速運転を実現します。
・多様なモータ制御方式に対応し、低速でも安定したトルクを提供します。
・独自のダイナミックトルク制御で精密なトルク制御を実現します。
・オリエンテーション機能により、停止後の位置保持が可能です。
○優れたメンテナンス性
・従来型(E2S)と取付寸法が互換性があります。
・プッシュイン端子台を採用し、配線が簡単になりました。
・互換モードで従来型(E2S)のパラメータ移行が容易です。
・USBポート標準搭載で、PCとの直接通信が可能です。
・オプションのBluetooth対応でスマートフォンやタブレットからの操作が可能です。
○安全性・環境対応
・寿命診断・故障保全機能を搭載し、予防の警告やメンテナンス時期の確認が可能です。
・主構成部品の長寿命化で設備の安定稼働をサポートします。

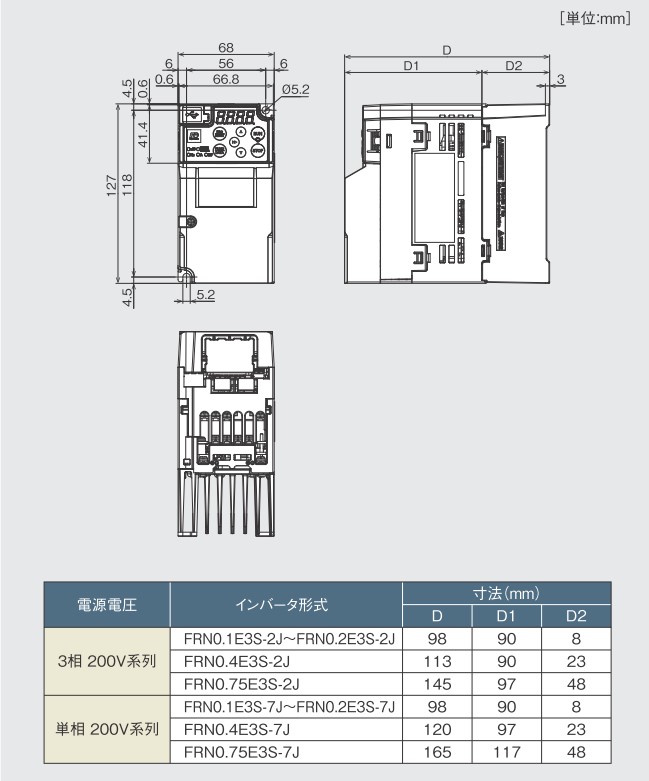

※FRN0.1〜0.75E3S-2J / FRN0.1〜0.75E3S-7Jの図面です
| 型式 | 適用モータ容量 kW | 出力 | 寸法 mm | 質量 kg | |||
|---|---|---|---|---|---|---|---|
| 定格容量 kVA | 定格出力電流 A | 高さ | 幅 | 奥行 | |||
| FRN 0.1E3S-7J | 0.1 | 0.3 | 0.8 | 127 | 68 | 85 | 0.5 |
| FRN0.2E3S-7J | 0.2 | 0.6 | 1.6 | 127 | 68 | 85 | 0.5 |
| FRN 0.4E3S-7J | 0.4 | 1.1 | 3 | 127 | 68 | 107 | 0.6 |
| FRN 0.75E3S-7J | 0.75 | 1.9 | 5 | 127 | 68 | 152 | 0.9 |
| FRN 1.5E3S-7J | 1.5 | 3 | 8 | 130 | 110 | 153 | 1.6 |
| FRN 2.2E3S-7J | 2.2 | 4.2 | 11 | 130 | 140 | 143 | 1.8 |
| 制 御 仕 様 | 制御方式 | V/f制御 ダイナミックトルクベクトル制御 センサ付きV/f 制御，センサ付きダイナミックトルクベクトル制御 センサレスベクトル制御 センサ付きベクトル制御 センサレスベクトル制御（同期モータ） センサ付きベクトル制御（同期モータ） |
|---|---|---|
| 始動トルク（HHD仕様） | 200%以上／設定周波数: 0.5Hz V/f制御時（ベース周波数 50Hz，滑り補償・自動トルクブースト） | |
| モ ｜ タ 保 護 | 電子サーマル | 電子サーマル機能の設定によりインバータを停止し、モータを保護。 全周波数範囲で自冷式専用同期モータ他冷式同期モータを保護。 （動作レベルおよび熱時定数（0.5〜75.0分）を設定可能） |
| PTCサーミスタ | PTCサーミスタによりモータ温度を検出し、インバータを停止し、モータを保護。 端子C1-11間にPTCサーミスタを接続し、制御プリント基板上のスイッチおよび機能コードを設定。 | |
| 環 境 | 使用場所 | 屋内、塵埃、直射日光、腐食性ガス、可燃性ガス、オイルミスト、蒸気、水滴が無いこと。（汚染度2(IEC60664-1)） 塩分があまり含まれていないこと。（年間0.01mg/cm2以下） 急激な温度変化による結露が生じないこと。 |
| 周囲温度 | HHD,HND仕様：-10 〜 +50℃ | |
| 周囲湿度 | 5 〜 95%RH （結露のないこと） | |
| 標高 | 1000m以下 | |
| 保存温度 | -25 〜 +65℃（結露，氷結のないこと） |
FRN0.2E3S-7J 富士電機
