富士電機 インバータ FRN11G2S-2J (三相モーター制御用) MEGAシリーズ 三相 200V 11kW 高性能多機能インバーター USBポート搭載

157,388

販売サイトへ移動
製造元：富士電機
型式：FRN11G2S-2J
【返品不可】
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。

高機能・高性能インバータ

富士電機 インバータMEGAシリーズの特長
○高い基本性能
・多様なモータ制御方式に対応し、低速でも安定したトルクを提供します。
・速度・電流の応答性向上によりトルクリプル・回転ムラを低減し、製品品質を安定化しました。

○高トルク・高精度制御
・速度制御範囲の向上により低速時のトルクの安定を実現しました。
・急激な負荷変動時のトルク応答を向上し、振動を最小限に抑制しました。

○幅広いモータとの互換性
・オートチューニング機能により、当社および他社製の誘導モータ・同期モータともスムーズに適合します。
・FRENIC-Ecoシリーズとの置換えが可能です。
・標準で容量範囲を拡大し、省スペース・省コストを実現しました。

富士電機インバータ 型式の見方

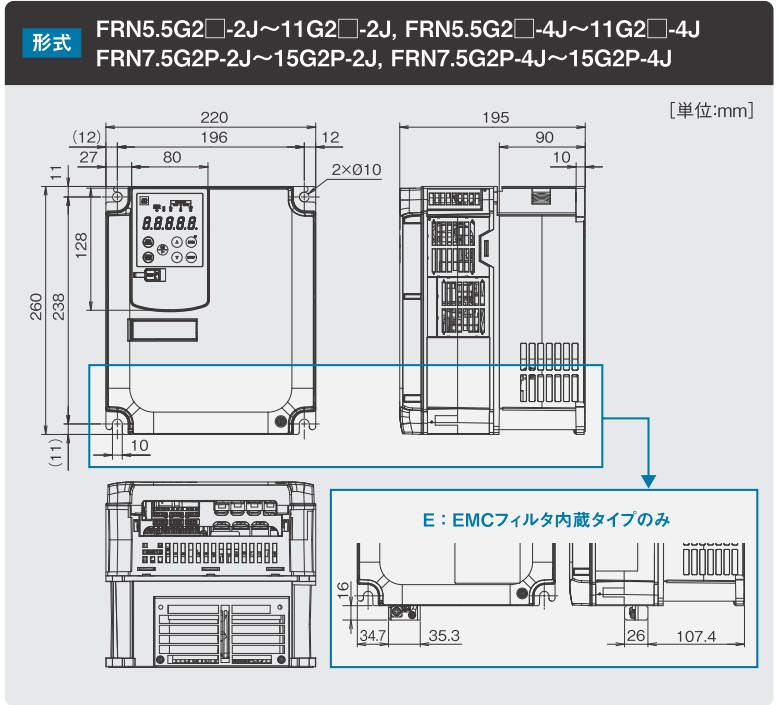

MEGAシリーズの図面です

※FRN5.5~11G2S-2Jの図面です

富士MEGAシリーズ 三相200V 標準仕様
型式 適用モータ容量
kW		 出力 寸法 mm質量
kg
定格容量 kVA 定格出力電流 A 高さ 幅 奥行
FRN 0.4G2S-2J 0.4 1.1 3.0 260 110 132 1.7
FRN 0.75G2S-2J 0.75 1.9 5.0 260 110 145 1.9
FRN 1.5G2S-2J 1.5 3.0 8.0 260 150 145 2.6
FRN 2.2G2S-2J 2.2 4.1 11 260 150 145 2.9
FRN 3.7G2S-2J 3.7 6.8 18 260 150 145 2.9
FRN 5.5G2S-2J 5.5 10 27 260 220 195 5.8
FRN 7.5G2S-2J 7.5 14 37 260 220 195 6.2
FRN11G2S-2J 11 18 49 260 220 195 5.7
FRN 15G2S-2J 15 24 63 400 250 195 11
FRN 18.5G2S-2J 18.5 28 76 400 250 195 11
FRN 22G2S-2J 22 34 90 400 250 195 12

富士電機 インバータ 共通仕様
制
御
仕
様		制御方式V/f制御
ダイナミックトルクベクトル制御
センサ付きV/f 制御，センサ付きダイナミックトルクベクトル制御
センサレスベクトル制御
センサ付きベクトル制御
センサレスベクトル制御（同期モータ）
センサ付きベクトル制御（同期モータ）
始動トルク（HHD仕様）22kW以下：200%以上, 30kW以上：180%以上／設定周波数: 0.3Hz
V/f制御時（ベース周波数 50Hz，滑り補償・自動トルクブースト）
モ
｜
タ
保
護		電子サーマル電子サーマル機能の設定によりインバータを停止し、モータを保護。
全周波数範囲で自冷式専用同期モータ他冷式同期モータを保護。
（動作レベルおよび熱時定数（0.5〜75.0分）を設定可能）
PTCサーミスタPTCサーミスタによりモータ温度を検出し、インバータを停止し、モータを保護。
端子V2-11間にPTCサーミスタを接続し、制御プリント基板上のスイッチおよび機能コードを設定。
環
境		使用場所屋内（環境条件 IEC60721-3-3:3C2）、塵埃、直射日光、腐食性ガス、引火性ガス、オイルミストが無いこと。（汚染度2(IEC60664-1)）
周囲温度HHD,HND仕様：-10 〜 +50℃
周囲湿度5 〜 95%RH （結露のないこと）
標高1000m以下
保存温度-25 〜 +65℃（結露，氷結のないこと）

FRN11G2S-2J 富士電機
