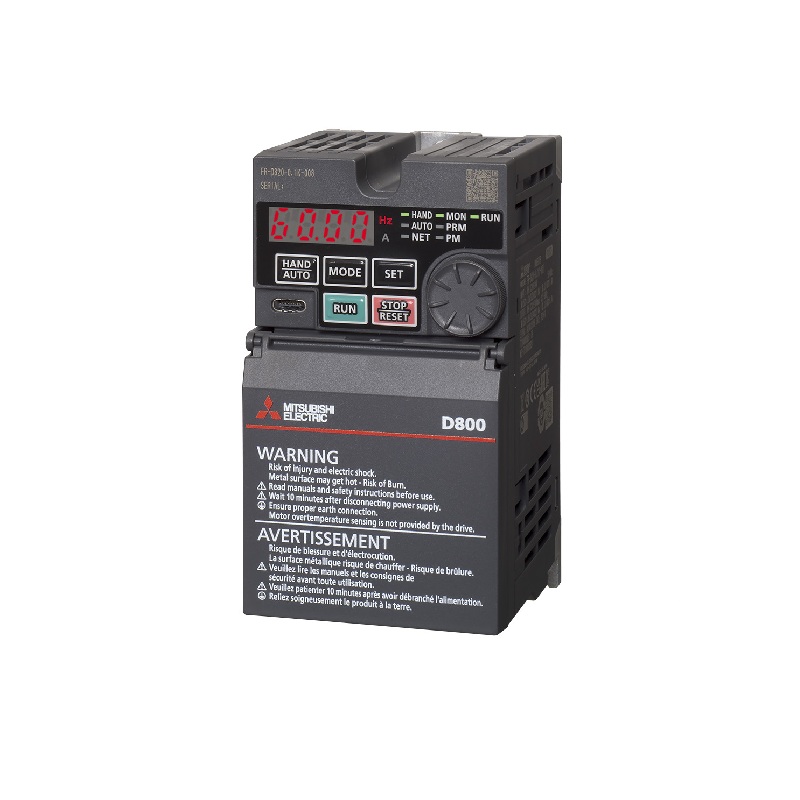

（在庫あり・正規品新品） 三菱電機 インバータ FR-D820-11K-450 D800シリーズ 三相200V 7.5kW (三相モーター制御用) インバーター
106,700
製造元：三菱電機
型式：FR-D820-11K-450
【返品不可】
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。
型式：FR-D820-11K-450
【返品不可】
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。
三菱電機 インバータFREQROL-D800シリーズ（三相200V）
環境負荷にも考慮。最小クラスのサイズ感、次世代簡単小形インバータ
三菱電機の「FREQROL-D800シリーズ」は、『FR-D700』および『FR-F700PJ』の機能を継承、
最小クラスのサイズ感はそのままに、選びやすさ、使いやすさがさらに向上いたしました。
環境負荷にも考慮した「次世代簡単小形インバータ」が持続可能な未来づくりをサポートいたします。
特長
配線・立上げ作業を効率化するサポート機能
・扉式表面カバーにより、ねじ締め作業を軽減し、カバーの付け間違いを防ぎます。
・正面のQRコードから立ち上げ支援ページにアクセスでき、接続方法や操作手順を簡単に確認することができます。
・RS-485通信用端子台によりマルチドロップ対応で、複数台接続時の分配器が不要になりました。
・正面のQRコードから立ち上げ支援ページにアクセスでき、接続方法や操作手順を簡単に確認することができます。
・RS-485通信用端子台によりマルチドロップ対応で、複数台接続時の分配器が不要になりました。
主回路電源がなくても、パラメータ設定可能
・パソコンからの電源供給（USBバスパワー接続）*1で、主回路電源OFFの状態でもFR Configurator2を使用してパラメータ設定が可能です。開梱後、すぐに周波数などのパラメータの設定ができます。 |  |
盤設計の自由度を高めるコンパクト設計
・三相入力品はND/SLDD*2の2重定格仕様とし、用途に応じて最適な定格をパラメータで選択できます。
・ファン・ポンプなどの軽負荷用途ではモータより一容量小さいインバータをSLD定格で使用するで、装置の小形化・軽量化・低コスト化が可能です。
※*2：ND（標準負荷 初期値）SLD（超軽負荷）
●二重定格の選定例（モータ2.2kWを使用する場合）
・ファン・ポンプなどの軽負荷用途ではモータより一容量小さいインバータをSLD定格で使用するで、装置の小形化・軽量化・低コスト化が可能です。
※*2：ND（標準負荷 初期値）SLD（超軽負荷）
●二重定格の選定例（モータ2.2kWを使用する場合）
省エネモータ駆動で、脱炭素社会へ貢献
・効率クラスIE5モータに対応し、省エネ運転が可能になります。
・インバータ単体から次はモーターと段階的な更新が可能で、無理のない省エネ化に対応できます。
・IE3誘導モータやPMモータの高効率駆動で、さらに消費電力・CO2排出量を削減できます。
・インバータ単体から次はモーターと段階的な更新が可能で、無理のない省エネ化に対応できます。
・IE3誘導モータやPMモータの高効率駆動で、さらに消費電力・CO2排出量を削減できます。
形式の見方
| FR-D8 | 2 | 0 | ― | 0.1K―008 | |
| (1) | (2) | (3) | (4) | (5) |
| (1)シリーズ | FREQROL-D800シリーズ 小型汎用インバーター |
|---|---|
| (2)電圧クラス | 1：100Vクラス |
| 2：200Vクラス | |
| 4：400Vクラス | |
| (3)構造・機能 | 0：標準構造品 |
| (4)電源相数 | なし：3相入力 |
| S：単相入力 | |
| W：単相入力（倍電圧出力） | |
| (5)定格容量・定格電流 | 0.1K-008〜15K-580 容量(kW)・電流値(A)を表す(008は0.8A、580は58.0A) |
寸法
※FR -D820-1.5K-070〜15K-580 / FR- D840-2.2K-050〜15K-295 /
FR- D820S-1.5K-070〜2.2K-100 / FR- D810W-0.75K-042の図面です。
三菱D800シリーズ 三相200V 標準仕様
| 型式 | 適用モータ容量 kW | 出力 | 寸法 mm | 質量 kg | |||
|---|---|---|---|---|---|---|---|
| 定格容量 kVA | 定格出力電流 A | 高さ H | 幅 W | 奥行 D | |||
| FR- D820-0.1K-008 | 0.1 | 0.3 | 0.8 | 128 | 68 | 80.5 | 0.5 |
| FR- D820-0.2K-014 | 0.2 | 0.5 | 1.4 | 128 | 68 | 80.5 | 0.5 |
| FR- D820-0.4K-025 | 0.4 | 1 | 2.5 | 128 | 68 | 102.5 | 0.6 |
| FR- D820-0.75K-042 | 0.75 | 1.6 | 4.2 | 128 | 68 | 132.5 | 0.7 |
| FR- D820-1.5K-070 | 1.5 | 2.7 | 7 | 128 | 108 | 132.5 | 1.2 |
| FR- D820-2.2K-100 | 2.2 | 3.8 | 10 | 128 | 108 | 132.5 | 1.3 |
| FR- D820-3.7K-165 | 3.7 | 6.3 | 16.5 | 128 | 108 | 142.5 | 1.4 |
| FR- D820-5.5K-238 | 5.5 | 9.1 | 23.8 | 150 | 220 | 155 | 2.4 |
| FR- D820-7.5K-318 | 7.5 | 12.1 | 31.8 | 150 | 220 | 155 | 2.5 |
| FR-D820-11K-450 | 11 | 17.1 | 45 | 260 | 220 | 190 | 5.1 |
| FR- D820-15K-580 | 15 | 22.1 | 58 | 260 | 220 | 190 | 5.1 |
共通仕様
FR-D820-11K-450 三菱電機
