簡単・確実 STP LAN モジュラープラグ 貫通タイプ CAT.5E 10個 シールドタイプ
611
従来のLANモジュラープラグとは違い、慣れていなくても取り付け簡単
確実に結線できるのでケーブルチェックも不用かも。
撚り戻しを最短にできるので高品質な工事が簡単にできます。
従来のプラグの不安要素
ケーブルの外皮を剥いて揃えた後
13mm以下で切断
短すぎて奥まで届かない
長すぎてプラグの中でたわむ
８本の線がコンタクト(接点 金線)に届いているか心配
一部の線がクロスしているかも
こんな心配を一挙に解決

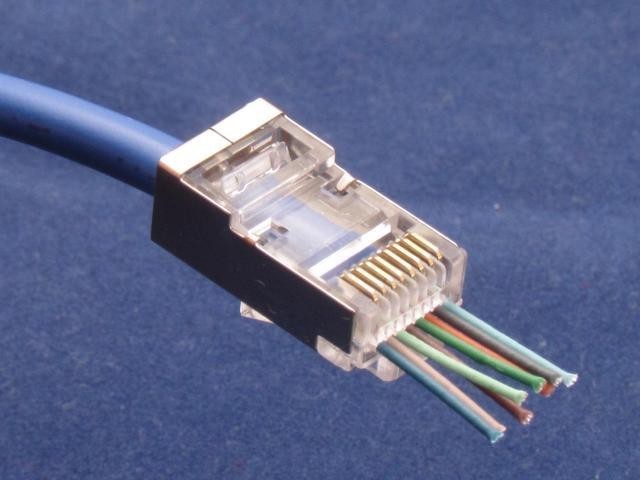

LANケーブルの８本の線がプラグを通り抜ける為 最短距離でコンタクトに接続されます。専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断
CAT.5E
RJ45 STP シールドケーブル用
金メッキ 50u
１０個入り
専用圧着工具(PM-3008R)をご使用ください。
確実に結線できるのでケーブルチェックも不用かも。
撚り戻しを最短にできるので高品質な工事が簡単にできます。
従来のプラグの不安要素
ケーブルの外皮を剥いて揃えた後
13mm以下で切断
短すぎて奥まで届かない
長すぎてプラグの中でたわむ
８本の線がコンタクト(接点 金線)に届いているか心配
一部の線がクロスしているかも
こんな心配を一挙に解決
LANケーブルの８本の線がプラグを通り抜ける為 最短距離でコンタクトに接続されます。専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断
CAT.5E
RJ45 STP シールドケーブル用
金メッキ 50u
１０個入り
専用圧着工具(PM-3008R)をご使用ください。
取り付け手順
1 LANケーブルの外皮を剥きます。
2 撚りを戻して色順に揃えます。
2* 撚り戻しから13mm測って切断しなくてもよい。
3 簡単確実プラグに挿入
3* 色順の確認が容易。
ケーブルが奥まで届いているか確認しなくてよい。
4 カシメます。同時にはみ出した部分が切断されます。
5 完了尚当社ではSTP CAT.6シールドタイプは取り扱っておりません。必要な方はジェフコム様でお買い求めください。MJHA-808STC
